2021 November 08

KM

Kotov Michail in ru_raspberry
ну например зачем для подключения LED светодиода к raspberry pi нужна макетная плата, если можно просто напрямую подключиться (с использованием резистора)
источник

KM

Kotov Michail in ru_raspberry
это же намного проще
источник

СT

Сергій Tolmeros... in ru_raspberry
"играться"?
источник

KM

Kotov Michail in ru_raspberry
да
источник

СT

Сергій Tolmeros... in ru_raspberry
когда оно на проводах, то оно "жидкое"
провод легко гнётся, болтается, может завернуться и коротнуть на что-то
источник

СT

Сергій Tolmeros... in ru_raspberry
макетка твёрдая и относительно светодиода массивная, будет выполнять роль жётской базы
источник

СT

Сергій Tolmeros... in ru_raspberry
плюс, к светодиоду нужен последовательно гасящий резистор
источник

СT

Сергій Tolmeros... in ru_raspberry
и у RPi, кажеться, gpio по мощности слабее чем у МК, лучше ставить усилительный каскад на транзисторе
или буфен в виде лог ИМС (74hc что-то)
источник

KM

Kotov Michail in ru_raspberry
что такое МК?
источник

KM

Kotov Michail in ru_raspberry
микроконтроллер?
источник

СT

Сергій Tolmeros... in ru_raspberry
микроконтроллер, avr там, stm32
источник

KM

Kotov Michail in ru_raspberry
Спасибо, Сергей
источник

СT

Сергій Tolmeros... in ru_raspberry
вообще для начала вникания МК проще, arduino (при этом плата не обязательно arduino) например
или esp/stm32/rpi zero с micropython/nodemcu(lua) и т.п.
источник

KM

Kotov Michail in ru_raspberry
У меня еще вопрос
На макетной плате намного больше дырочек чем GPIO пинов на raspberry pi
Значит ли это что макетная плата еще используется для того чтобы увеличить количество подключаемых компонентов?
источник

СT

Сергій Tolmeros... in ru_raspberry
картинку макетной платы покажите
источник

СT

Сергій Tolmeros... in ru_raspberry
> для того чтобы увеличить количество

нет, дополнительные точки и линии нужны просто для установки доп компонентов,
для сборки схем
источник

СT

Сергій Tolmeros... in ru_raspberry

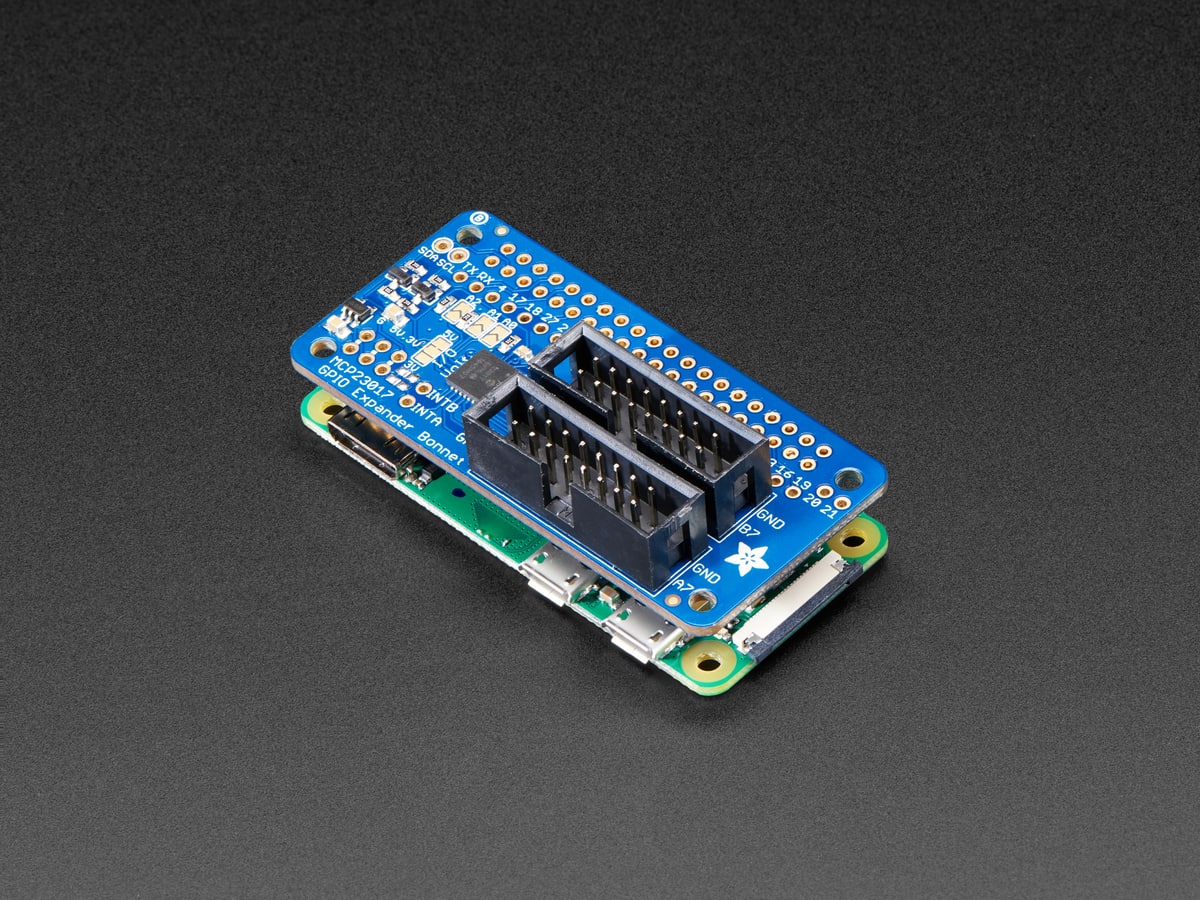

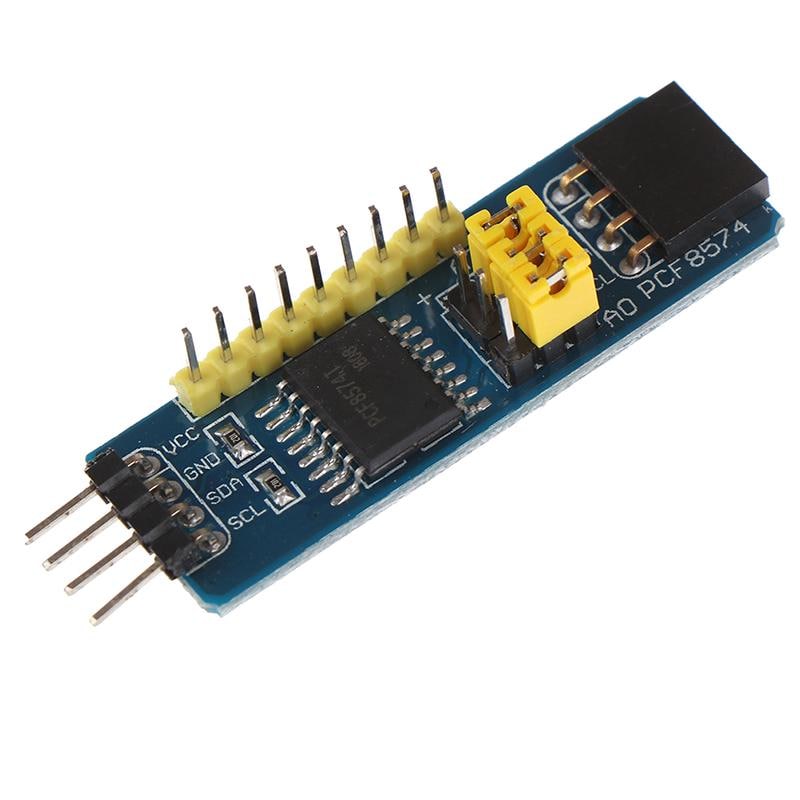

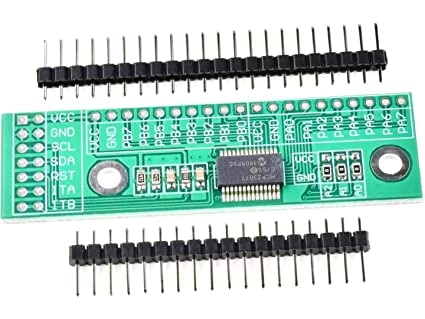

для расширения gpio можно использовать, например, i2c gpio extender , есть микросхемы и платы с ними, есть ещё i2c pwm
источник

СT

Сергій Tolmeros... in ru_raspberry
источник

СT

Сергій Tolmeros... in ru_raspberry
источник

СT

Сергій Tolmeros... in ru_raspberry
источник
