Про разработку электроники

1947 membersпожаловаться на группу
2020 August 31

DP

Defragmented Panda in Про разработку электроники
осциляторы хартли, колпиц работают на LC цепочке (двух, учитывая среднюю точку?)

мультивибратор на двух видах RC цепочек (быстрая и медленная)

какой есть генератор на основе одного вида LC цепочки и одного вида RC цепочки?

возможно генератор импульса к этому имеет отношение

буду рад любым советам что почитать чтобы понять RC-RC, LC-LC, LC-RC осциляторы
источник
14:43пожаловаться#1

CG

Captain Green in Про разработку электроники
Defragmented Panda
осциляторы хартли, колпиц работают на LC цепочке (двух, учитывая среднюю точку?)

мультивибратор на двух видах RC цепочек (быстрая и медленная)

какой есть генератор на основе одного вида LC цепочки и одного вида RC цепочки?

возможно генератор импульса к этому имеет отношение

буду рад любым советам что почитать чтобы понять RC-RC, LC-LC, LC-RC осциляторы
Если совместить LC и RC цепочку генерация может вообще не запуститься... Я правда не проверял, не вижу в ней смысла.
Даже в составе генераторов "свободной" энергии😅
источник
15:12пожаловаться#2

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
осциляторы хартли, колпиц работают на LC цепочке (двух, учитывая среднюю точку?)

мультивибратор на двух видах RC цепочек (быстрая и медленная)

какой есть генератор на основе одного вида LC цепочки и одного вида RC цепочки?

возможно генератор импульса к этому имеет отношение

буду рад любым советам что почитать чтобы понять RC-RC, LC-LC, LC-RC осциляторы
Ты себе это все как то не так представляешь... Генерация идёт когда у тебя есть какой-то усилительный элемент, и второй который создаёт сдвиг или задержку сигнала, являясь обратной связью с выхода усилителя на вход
источник
15:19пожаловаться#3

DP

Defragmented Panda in Про разработку электроники
kaktys Германский
Ты себе это все как то не так представляешь... Генерация идёт когда у тебя есть какой-то усилительный элемент, и второй который создаёт сдвиг или задержку сигнала, являясь обратной связью с выхода усилителя на вход
разумеется с транзисторами для усиления. как в хартли, колпице иои мультивибраторе

я лишь описывал задержку\ сдвиг сигнала (LC, RC, LC+RC)
источник
15:20пожаловаться#4

DP

Defragmented Panda in Про разработку электроники
Captain Green
Если совместить LC и RC цепочку генерация может вообще не запуститься... Я правда не проверял, не вижу в ней смысла.
Даже в составе генераторов "свободной" энергии😅
LC цепочка работает на высоких частотах но имеет очень узкий спектр

RC имеет широкий спектр в которых свойства похожи, но хуже работает на высоких частотах

мне интересно что-то среднее
источник
15:21пожаловаться#5

CG

Captain Green in Про разработку электроники
Defragmented Panda
LC цепочка работает на высоких частотах но имеет очень узкий спектр

RC имеет широкий спектр в которых свойства похожи, но хуже работает на высоких частотах

мне интересно что-то среднее
Там жээ форма сигнала разная🤨
источник
15:22пожаловаться#6

DP

Defragmented Panda in Про разработку электроники
Captain Green
Там жээ форма сигнала разная🤨
ну, транзисторы могут с этим помочь в теории
источник
15:23пожаловаться#7

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
LC цепочка работает на высоких частотах но имеет очень узкий спектр

RC имеет широкий спектр в которых свойства похожи, но хуже работает на высоких частотах

мне интересно что-то среднее
и то и другое работает на любых частотах, но есть некие физические ограничения, на дросселе от ЛДС и конденсаторе оттуда же вполне будет LC генератор на десятки Гц, так и RC до единиц MHz вполне возможен, те же Atmega работают на внутреннем RC на 8MHz

а "спектр" - это ты наверное добротность имешь виду, и на RC на многоступенчатых RC цепочках вполне так чиcтый синус получается

что значит среднее то ?
источник
15:26пожаловаться#8

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
ну, транзисторы могут с этим помочь в теории

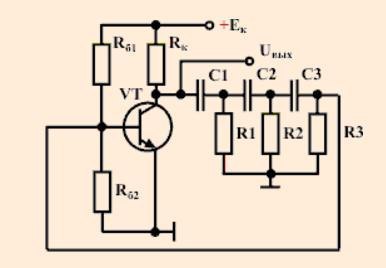

вот чистый синус приличной чистоты спектра
источник
15:30пожаловаться#9

DP

Defragmented Panda in Про разработку электроники
kaktys Германский
и то и другое работает на любых частотах, но есть некие физические ограничения, на дросселе от ЛДС и конденсаторе оттуда же вполне будет LC генератор на десятки Гц, так и RC до единиц MHz вполне возможен, те же Atmega работают на внутреннем RC на 8MHz

а "спектр" - это ты наверное добротность имешь виду, и на RC на многоступенчатых RC цепочках вполне так чиcтый синус получается

что значит среднее то ?
под спектром я имею ввиду частоты на которых может работать генератор

мне интересно 1кгц-100мгц

мультивибратор и подобное работает 1гц-1мгц

lc цепочки работают на частотах х1...х10, т.е. диапазон рабочих частот уже. хотя конструктивно можно сделать и на 100мгц

в идеале чтобы одна полуволна была всегда на 100мгц, а вторая регулируема в широких пределах (1кгц-100мгц)
источник
15:33пожаловаться#10

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
под спектром я имею ввиду частоты на которых может работать генератор

мне интересно 1кгц-100мгц

мультивибратор и подобное работает 1гц-1мгц

lc цепочки работают на частотах х1...х10, т.е. диапазон рабочих частот уже. хотя конструктивно можно сделать и на 100мгц

в идеале чтобы одна полуволна была всегда на 100мгц, а вторая регулируема в широких пределах (1кгц-100мгц)
Ты сам то понимаешь что нет таких не линейных элементов, так что ответ на такую хрень будет только один - DDS

Там хоть зауполоволнись на любой частоте и форме
источник
15:38пожаловаться#11

S

Sergey in Про разработку электроники
Такой вопрос по STM32L4 микроконтроллеру. Нужно установить RTC Alarm чтобы он сработал в установленный день, месяц и время
источник
16:26пожаловаться#12

PL

Pavel L in Про разработку электроники
Sergey
Такой вопрос по STM32L4 микроконтроллеру. Нужно установить RTC Alarm чтобы он сработал в установленный день, месяц и время
И в чем собственно вопрос?
источник
16:37пожаловаться#13

S

Sergey in Про разработку электроники
У меня срабатывает по времени А как настроить чтобы и по дате проверялось или самому в программе проверять
источник
16:39пожаловаться#14

PL

Pavel L in Про разработку электроники
Хоть проверять хоть самому написать время и дата в отдельных регистрах
источник
16:42пожаловаться#15

S

Sergey in Про разработку электроники
То есть принцип какой если в регистры дату писать? В какие регистры?
источник
16:55пожаловаться#16

S

Sergey in Про разработку электроники
Я работаю с библиотекой HAL
источник
16:55пожаловаться#17

PL

Pavel L in Про разработку электроники
Sergey
То есть принцип какой если в регистры дату писать? В какие регистры?
Регистры rtc_alrl rtc_alrh ищи, где как они в хале прописаны
источник
17:30пожаловаться#18

Н

Николай in Про разработку электроники
kaktys Германский
и то и другое работает на любых частотах, но есть некие физические ограничения, на дросселе от ЛДС и конденсаторе оттуда же вполне будет LC генератор на десятки Гц, так и RC до единиц MHz вполне возможен, те же Atmega работают на внутреннем RC на 8MHz

а "спектр" - это ты наверное добротность имешь виду, и на RC на многоступенчатых RC цепочках вполне так чиcтый синус получается

что значит среднее то ?
А так чтобы синус на RC цепи (одной, а не куча как в RC-параллели или два как у моста Вина) ? С одной RC цепью получается какое-то подобие синуса.
источник
18:37пожаловаться#19

s

sifun in Про разработку электроники
Defragmented Panda
под спектром я имею ввиду частоты на которых может работать генератор

мне интересно 1кгц-100мгц

мультивибратор и подобное работает 1гц-1мгц

lc цепочки работают на частотах х1...х10, т.е. диапазон рабочих частот уже. хотя конструктивно можно сделать и на 100мгц

в идеале чтобы одна полуволна была всегда на 100мгц, а вторая регулируема в широких пределах (1кгц-100мгц)
че?)
источник
19:18пожаловаться#20
