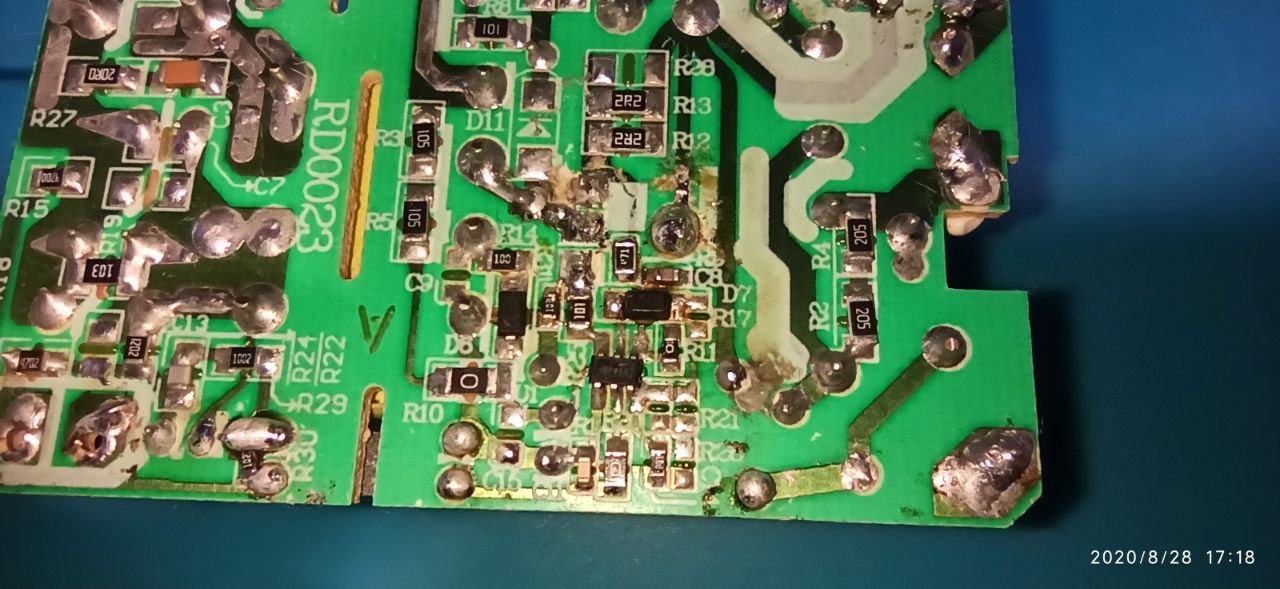

напиши на какие номера выводов ШИМки приходит оптопара, Vcc, GND, Gate. Или сделай фото с двух сторон платы.
Оптопара на 1 и 2, питание на 5 приходит 12в
Size: a a a
2020 August 28
Н
Илья
Оптопара на 1 и 2, питание на 5 приходит 12в
По маркировке вроде как LD7535 подходит. А так можно поставить одну из (AT3263, FAN6862, LD7530, LD7535, LD7550, NCP1250, OB2262, OB2263, OB2273, SD4870, SG5701, SG6848, SG6849, SG6858, SG6859, SGP100, SGP100, SGP400, SP6850, SP6853, XN1049)
И
По маркировке вроде как LD7535 подходит. А так можно поставить одну из (AT3263, FAN6862, LD7530, LD7535, LD7550, NCP1250, OB2262, OB2263, OB2273, SD4870, SG5701, SG6848, SG6849, SG6858, SG6859, SGP100, SGP100, SGP400, SP6850, SP6853, XN1049)
Благодард, буду подбирать
K
Вот для примера кусок схемы, может какая то серия микросхем более подходит именно для автоэлектроники. CMOS, TTL интересно именно из положительного опыта применения.
Cd4000?
K
Cd4000?
Ну что там ещё есть, 74 кмоп, всякие отечественные 561 и новее, если извращения душе хочется
K
Там можно и не от 5, можно 12 напрямую давать
i
Там можно и не от 5, можно 12 напрямую давать
Дежурка на 5 будет
7
Вот для примера кусок схемы, может какая то серия микросхем более подходит именно для автоэлектроники. CMOS, TTL интересно именно из положительного опыта применения.
А чем не нравится 74 что там стоит ?
i
777Andrej
А чем не нравится 74 что там стоит ?
Это я просто для симуляции набросал
7
Это я просто для симуляции набросал
И какой смысл в электроной симуляции ?
7
На макетке собирать надо, а не в мониторе мышкой тыкать.
i
777Andrej
И какой смысл в электроной симуляции ?
Пристрелочоная проверка правильности минимизации логического уравнения
7
Сюрпризы любишь :)
B
Подскажите программу для моделирования электронных схем. Раньше использовал Proteus, но он постоянно лагает. Желательно с возможностью моделирования работы микроконтроллеров
kГ
Подскажите программу для моделирования электронных схем. Раньше использовал Proteus, но он постоянно лагает. Желательно с возможностью моделирования работы микроконтроллеров
MicroCap
но МК лучше не моделировать, это к добру не приведет, смысла в этом практически нет
но МК лучше не моделировать, это к добру не приведет, смысла в этом практически нет
AL
MicroCap
но МК лучше не моделировать, это к добру не приведет, смысла в этом практически нет
но МК лучше не моделировать, это к добру не приведет, смысла в этом практически нет
А Proteus?
kГ
Aleksandras Lomanovas
А Proteus?
ты хоть раз пробовал завести банальный мультивибратор ?
AL
То есть периодические процессы, которые зависят от состояния выводов на схеме нельзя смоделировать?
В
Подскажите программу для моделирования электронных схем. Раньше использовал Proteus, но он постоянно лагает. Желательно с возможностью моделирования работы микроконтроллеров
Ltspice, но мк там нету, да и не нужно это имхо
DP
Ltspice, но мк там нету, да и не нужно это имхо
а где есть? моделировать 555 например
я нашел модельку только от 1986 года. и она на 18кгц макс (реально где-то 10кгц стабильности)
я нашел модельку только от 1986 года. и она на 18кгц макс (реально где-то 10кгц стабильности)
