Но если паяется вся плата сразу, например, в печи, то предпочтителен второй вариант?

Паинт?)

Возможно ещё при пайке приподнимет конец резистора  поверхностным натяжением.

Определенно.))))

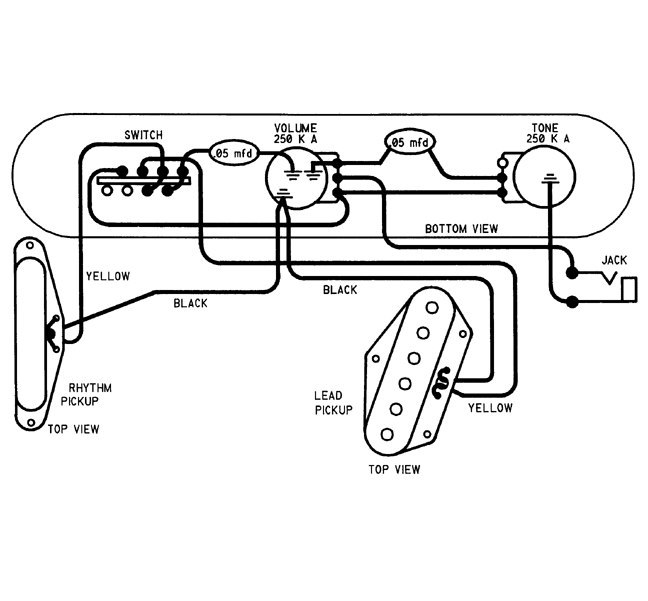

Гитару свою починить хочу. Нашел в интернетах какую то схему от телекастера. Разбираюсь вот

Будет неравномерный нагрев разных концов, один расплавится быстрее, выше про поверхностное натяжение написали - и вот она, "могилка"

Проще заново нарисовать

А, так вот что за надгробные камни, спасибо!

Свитч обычный переключатель.

Он вряд ли понимал что делал)

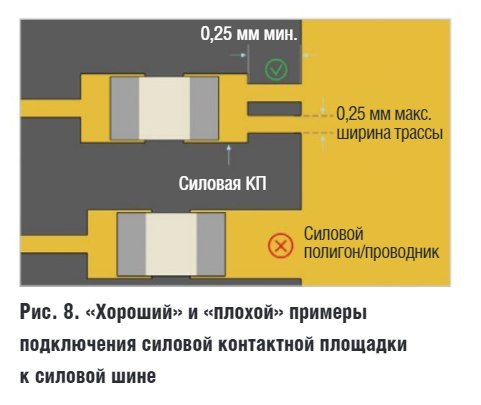

Ещё вопрос) если слева одна дорожка то зачем две дорожки с права? Ток то одинаковый

Тут уже, думаю, принцип
Больше земли лучше, чем меньше земли)

Могу предложить, что в данном случае на картинке подключение к силовой трассе, а не к земле. Условно, ток течет справа налево. Так что, если представить дорожки как сопротивление включенное последовательно с элементом, то на правой выделится больше энергии чем на левой при одном и том же значении сопротивления. А если все таки к земле, то чем больше и толще земля тем лучше, но неравномерный прогрев никто не отменял и тонкие 2 дорожки захерачили в качестве термобарьера.

В целом, мои рассуждения показывают, как можно подтянуть теорию почти к любой фигне)

Рекомендую читать handbook of black magic. 80-90% вопросов по топологии печатных плат отпадут.

Это из The Printed Circuit Designer's Guide to... DFM

>ухудшается теплообмен
угу, термобарьер, оно для пайки хорошо оч

При последовательном сопротивлении ток течет один и тот же) так что справа не нагреется больше

Тащемто, да, если сопротивление одинаковое

Виноват. Перемудрил с притягиванием теории))

Иногда важно количество полосок меди на текстолите , если шунт. И от толщины в oz.
