Вечер добрый. Есть коллекторный двигатель на 36 вольт. Кушает 2 Ампера при вращении. Нужно управлять им с микроконтроллера. Включать сначала в одну сторону потом в другую. На чем и как лучше собрать развязку?
А3941, H-мост по вкусу.
Size: a a a
2020 July 23
NS
А3941, H-мост по вкусу.
A3941 реально справится с коллекторником на 36в? Он же в масеньком корпусе )
B
Neo System
A3941 реально справится с коллекторником на 36в? Он же в масеньком корпусе )

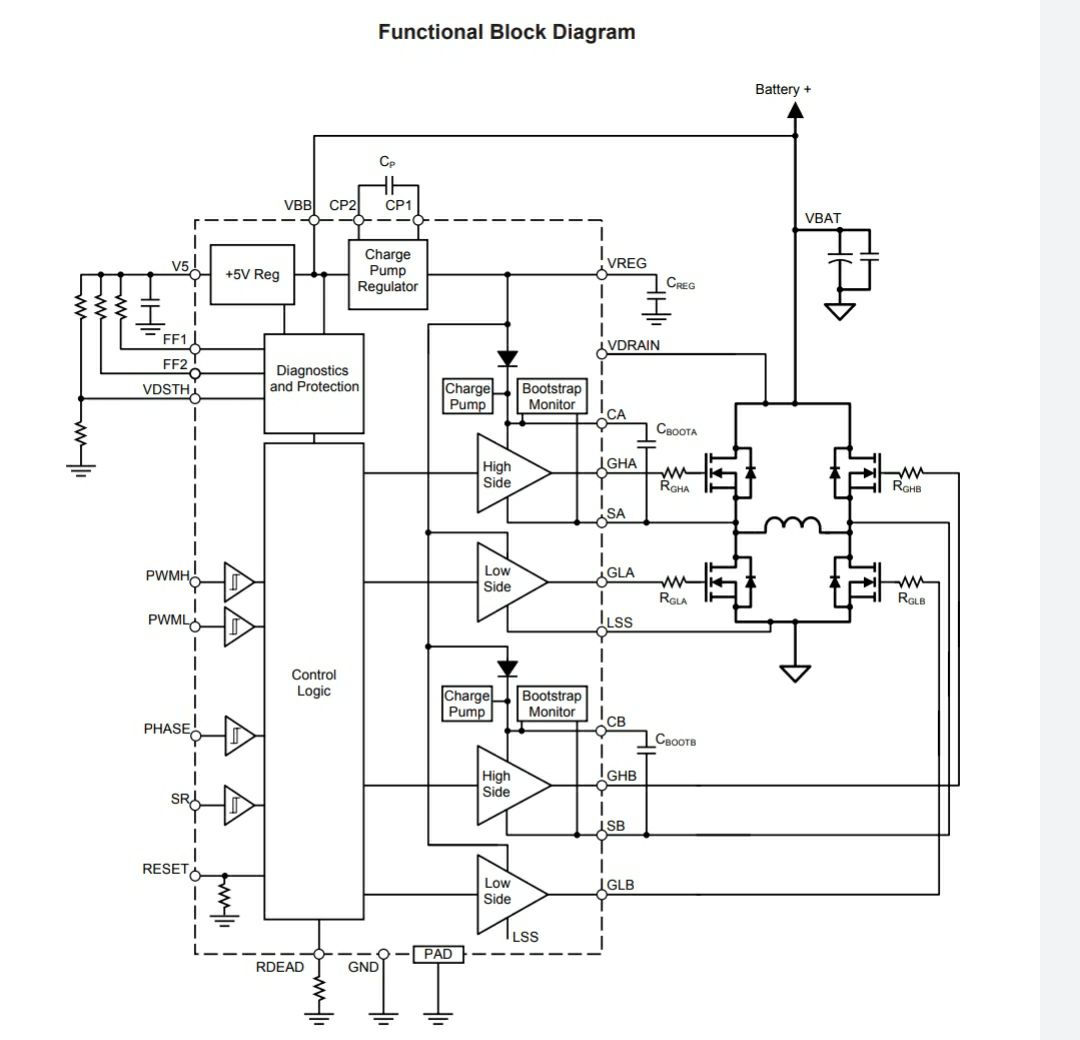

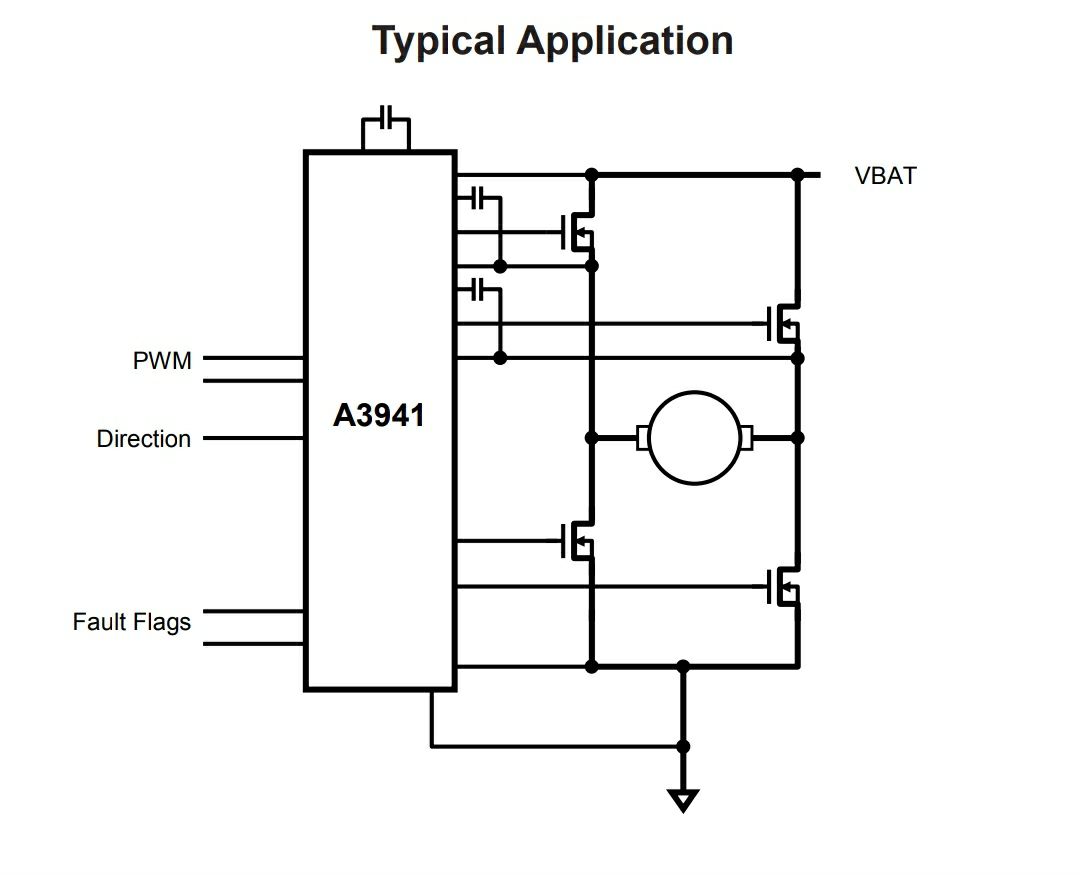

Это драйвер H-моста, очень удобный в обращении. Он управляет полевиками, не даёт включить их в неправильном режиме, выдает нормальное напряжение на затворы и т.д.
NS
Это драйвер H-моста, очень удобный в обращении. Он управляет полевиками, не даёт включить их в неправильном режиме, выдает нормальное напряжение на затворы и т.д.
А, понял. А сам Н мост на чем лучше собрать?
NS
kГ
Neo System
А, понял. А сам Н мост на чем лучше собрать?
Посмотри даташыт к ней
kГ
Neo System
Нарисовано же все? 4 n mosfet
NS
B
Neo System
А, понял. А сам Н мост на чем лучше собрать?

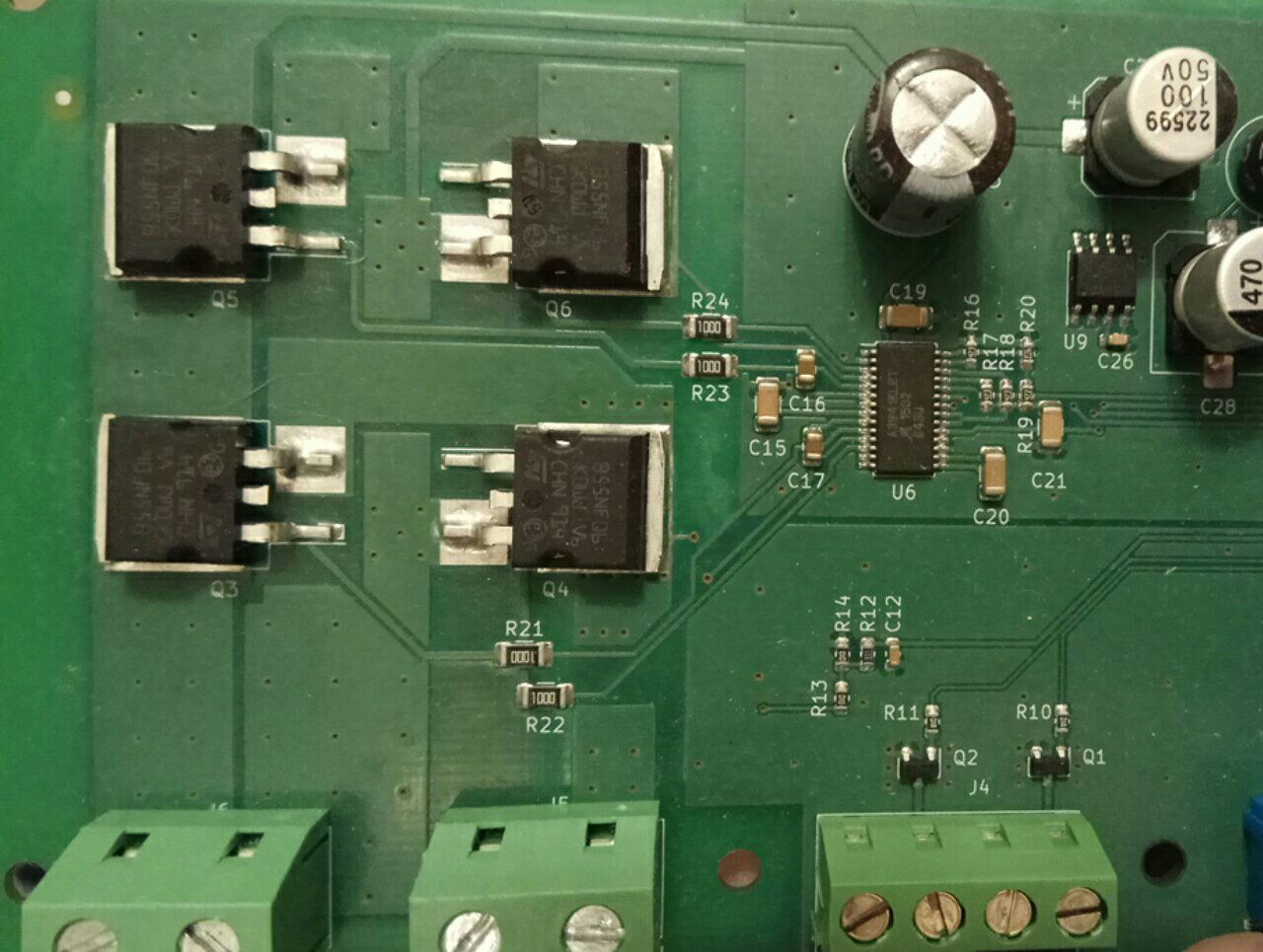

По вкусу. У меня 24В движки, 16А максимум — на STB55NF06T4, но здесь это будет оверкилл, думаю. Хотя транзисторы хорошие, запас большой.
NS
По вкусу. У меня 24В движки, 16А максимум — на STB55NF06T4, но здесь это будет оверкилл, думаю. Хотя транзисторы хорошие, запас большой.
У тебя в корпусе D2-PAK?
B
Neo System
У тебя в корпусе D2-PAK?
Да.
NS
👍 А если без драйвера? Напрямую на микроконтроллер, не получится?
B
Neo System
👍 А если без драйвера? Напрямую на микроконтроллер, не получится?
Транзисторы нужны с управлением логическим уровнем — раз. Для таких токов и напряжений найти их проблематично.
Два — сложнее управление логически получается, более вероятны ошибки в прошивке, а это чревато фейерверком.
Три — нет контроля обрыва/КЗ обмоток двигателя.
Два — сложнее управление логически получается, более вероятны ошибки в прошивке, а это чревато фейерверком.
Три — нет контроля обрыва/КЗ обмоток двигателя.
NS
Транзисторы нужны с управлением логическим уровнем — раз. Для таких токов и напряжений найти их проблематично.
Два — сложнее управление логически получается, более вероятны ошибки в прошивке, а это чревато фейерверком.
Три — нет контроля обрыва/КЗ обмоток двигателя.
Два — сложнее управление логически получается, более вероятны ошибки в прошивке, а это чревато фейерверком.
Три — нет контроля обрыва/КЗ обмоток двигателя.
Поделись схемой и печаткой 😁 Шимом управляешь.
F
Neo System
👍 А если без драйвера? Напрямую на микроконтроллер, не получится?
верхние ключи напрямую драйвить не получится как минимум
NS
Может какой драйвер попроще применить для включения и выключения двигателя?
kГ
Neo System
👍 А если без драйвера? Напрямую на микроконтроллер, не получится?
Если PWM не нужен, или до 500гц хватит, то можно две пары p/n mosfet взять, токи то небольшие
kГ
Neo System
Может какой драйвер попроще применить для включения и выключения двигателя?
Тебе только в одну сторону крутить?
NS
Тебе только в одну сторону крутить?
В две
kГ
Neo System
В две
У тебя 36в, напрямую никак
