Пробовал, их там не было

"ихтамнету" (c) ...

3-4-5 ссылка в гугле почему то

если чудо китайское, то нарисовать могли что угодно

Я может гуглить не умею, но ни в одной книге кодов этих деталей не было

У гугла результаты для каждого свои, он сам решает что кому показывать и на каких позициях

Всем привет, может кто-нибудь помочь с лабами в LTspice, схемы составил, а получить необходимые графики мозгов не хватает

Если смог найти: можешь пожалуйста прислать?

Доброго дня, сегодня столкнулся с интересным моментом.  Сделал простую плату на микроконтроллере STM32F030F4P, к программатору (китайский свисток ST LINK v2 ) подключается по 4 проводам (питание,земля, SWDIO, SWCLK). Пробую прошивать - возникают проблемы, St-Link Connection error. Решил проверить осциллографом, что на линиях данных твориться, ткнул щупом, попробовал прошить и всё с первого раза получилось. Убрал щуп - теже ошибки.
Ради интереса подключил мультиметр в режиме измерения напряжения, с щупом на линии данных или тактирования всё отлично, без него - ошибки.

Подскажите, из-за чего это происходит?

Симитируй щюп конденсатором

И посмотри что будет

Имитировал ёмкость своим телом через проводящий пинцет -  прошивается.
Понятно, что дело в дополнительной ёмкости, но почему именно так происходит, хочу понять сам процесс.

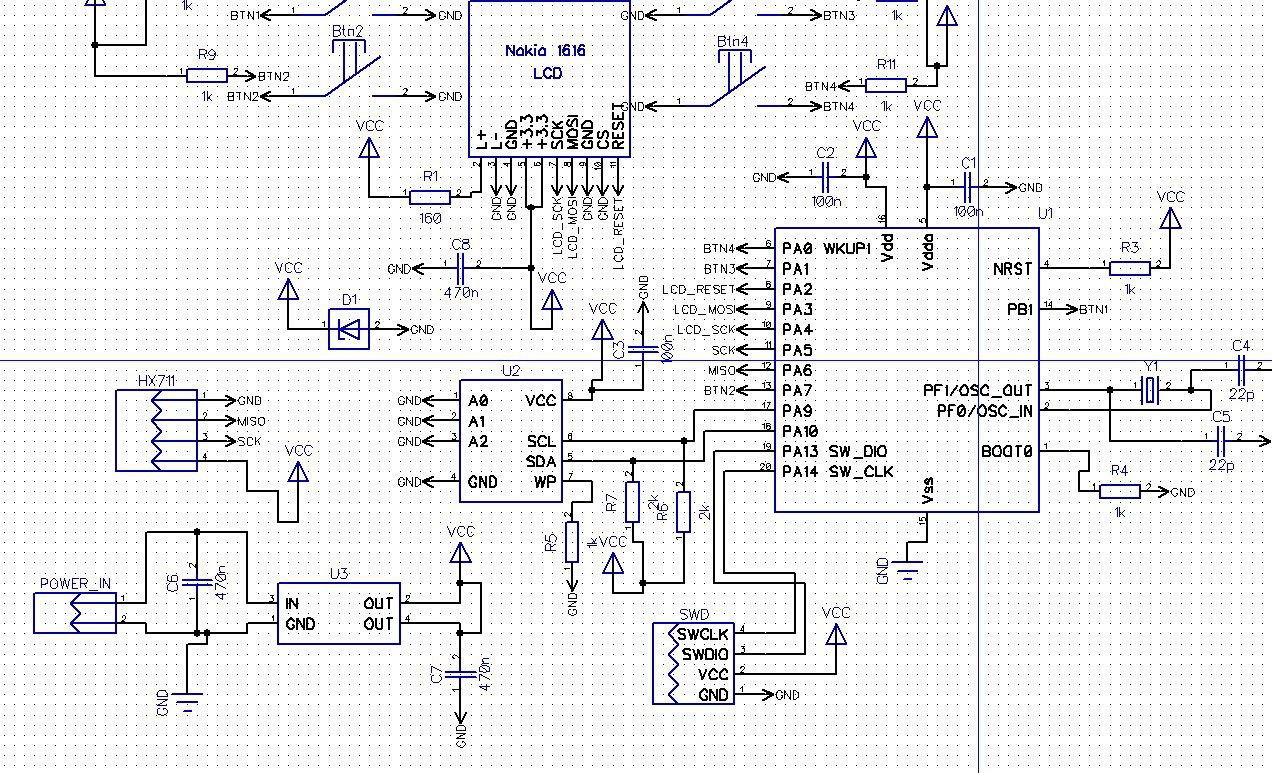

Сама схема.

земля не контачит наверное

Тоже на это подумал, прозвонил - всё отлично контачит.

Просто всегда считал, что ёмкость для цифровых линий вредный фактор, т.к. фронты сигнала сглаживаются и амплитуда может уменьшаться.

От ноги до ноги звони

Ок ноги МК звонил до разъёма программатора, всё звонилось (все линии, питание и земля).

Припаял конденсатор между SWCLK и землёй на 100 pf и проблема исчезла, но понимание из-за чего это случилось у меня нет, а узнать интересно.

Сигнальные тоже прозвонил лот и до?

попробуйте вместо конденсат
ра на землю поставить резистор впослед, например на 100 ом, в клок и в данные.
