А не нужно поставить подтяжку на RST к VIN? Референс от Максим больно схематичный (читать лень))
видимо поставлю как опцию, DNP , будет видно, нужна или нет
спасибо за подсказку
спасибо за подсказку
Size: a a a
2020 July 02
yp
Есть can, ethercat и кастомный клей на pciE
на пк езеркета нет, точне есть через бриджи, а в чистом виде с двумя физиками - нетути.
yp
и не сделать, ибо мак часть д.б. соответствующей. и дело даже не в РТОСе
yp

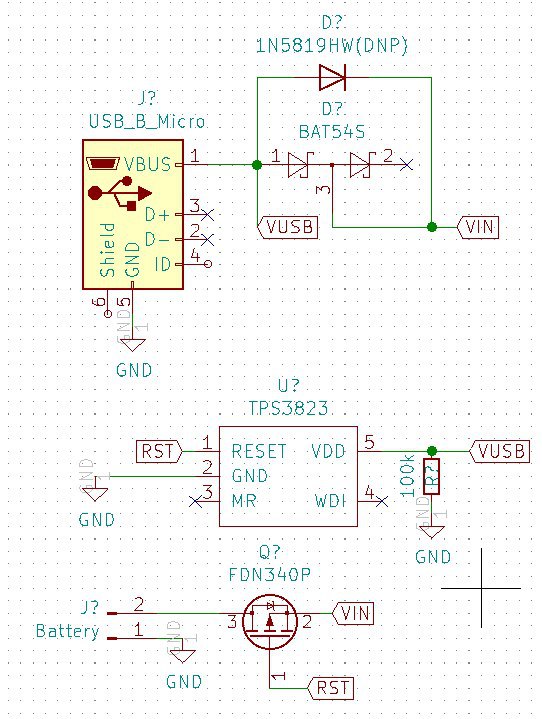

Коллеги, будет ли такое работать?
Суть - защита от колебаний напряжения при включении БП и резервное батарейное питание "без потерь".
Сделано по аналогии с https://www.maximintegrated.com/en/design/technical-documents/app-notes/1/1136.html
Суть - защита от колебаний напряжения при включении БП и резервное батарейное питание "без потерь".
Сделано по аналогии с https://www.maximintegrated.com/en/design/technical-documents/app-notes/1/1136.html
во первых, вход WDI подтянуть вверх, иначе могут быть интересности. RST можно никчему не тянуть, ибо выход пушпул, но обычно это не комильфо, лучше открытый коллектор. MR можно оставить в воздухе, т.к. есть внутренний пуллап.
но самое главное, если надо 1ячейку либо юсб, почему не взять например tps2115 и иже с ним и не городить такой колхоз?
но самое главное, если надо 1ячейку либо юсб, почему не взять например tps2115 и иже с ним и не городить такой колхоз?
S
во первых, вход WDI подтянуть вверх, иначе могут быть интересности. RST можно никчему не тянуть, ибо выход пушпул, но обычно это не комильфо, лучше открытый коллектор. MR можно оставить в воздухе, т.к. есть внутренний пуллап.
но самое главное, если надо 1ячейку либо юсб, почему не взять например tps2115 и иже с ним и не городить такой колхоз?
но самое главное, если надо 1ячейку либо юсб, почему не взять например tps2115 и иже с ним и не городить такой колхоз?
Opendrain tps3828 на jlcpcb х2 прайсят от цены 3823
AR
и не сделать, ибо мак часть д.б. соответствующей. и дело даже не в РТОСе
Может подскажете как с минимальной задержкой и миниального размера организовать контрол луп с винды для моушен контрола? Без особойдыры в бюджете
DA
Товарищи, испытаваю боль и страдания с step-down конвертором NCP1529. Мне тут в даташитах утверждают, что без нагрузки оно микроамперы кушает (~20uA). А по факту 2.50мА. Кто-то с подобным зверем сталкивался?
yp
Может подскажете как с минимальной задержкой и миниального размера организовать контрол луп с винды для моушен контрола? Без особойдыры в бюджете
без железки -никак
yp
без железки -никак
бэкхофф не просто так денежку зарабатывает)
S
Коллеги, будет ли такое работать?
Суть - защита от колебаний напряжения при включении БП и резервное батарейное питание "без потерь".
Сделано по аналогии с https://www.maximintegrated.com/en/design/technical-documents/app-notes/1/1136.html
Суть - защита от колебаний напряжения при включении БП и резервное батарейное питание "без потерь".
Сделано по аналогии с https://www.maximintegrated.com/en/design/technical-documents/app-notes/1/1136.html
Vbus и d+/- не хочешь на tvs сборку повешать?
DF
Vbus и d+/- не хочешь на tvs сборку повешать?
d+- не используются, на Vbus возможно повешу, посмотрю еще какая устойчивость компонентов к ESD
DF
во первых, вход WDI подтянуть вверх, иначе могут быть интересности. RST можно никчему не тянуть, ибо выход пушпул, но обычно это не комильфо, лучше открытый коллектор. MR можно оставить в воздухе, т.к. есть внутренний пуллап.
но самое главное, если надо 1ячейку либо юсб, почему не взять например tps2115 и иже с ним и не городить такой колхоз?
но самое главное, если надо 1ячейку либо юсб, почему не взять например tps2115 и иже с ним и не городить такой колхоз?
tps2115 стоят ощутимо дороже, в моей топологии можно поставить чуть другой reset ic, если текущего не будет в наличии
WDI в даташите советуют оставлять отключенным в "high impedance state", но попробую сделать место для резистора подтяжки на всякий случай
WDI в даташите советуют оставлять отключенным в "high impedance state", но попробую сделать место для резистора подтяжки на всякий случай
yp
tps2115 стоят ощутимо дороже, в моей топологии можно поставить чуть другой reset ic, если текущего не будет в наличии
WDI в даташите советуют оставлять отключенным в "high impedance state", но попробую сделать место для резистора подтяжки на всякий случай
WDI в даташите советуют оставлять отключенным в "high impedance state", но попробую сделать место для резистора подтяжки на всякий случай
tps3823 в чипдипе 100р, FDN340 110р,
TPS2113 250р, где тут ощутимо дороже, я хз
TPS2113 250р, где тут ощутимо дороже, я хз
yp
тогда на диджи tps2115 вообще 1.95S
tps2113 на lscs 1.86S или это дорог?
tps2113 на lscs 1.86S или это дорог?
S
если изменить состояние WDI (1 или 0) то запустится вачдог
S
и т.к. не будет инвертироваться WDI то вачдог уйдет в бесконечный цикл ребута
yp
если изменить состояние WDI (1 или 0) то запустится вачдог
но после таймаута старта. а на плавающий в воздухе вход много чего навестить может
DF
тогда на диджи tps2115 вообще 1.95S
tps2113 на lscs 1.86S или это дорог?
tps2113 на lscs 1.86S или это дорог?
Я к тому, что я могу супервизор поставить любой, а если я пойду по пути power mux, то я уже завязан на определенный чип
Идея мне нравится, более надежно получается, чем химия с супервизором. Но минусу - нет задержки переключения на питание от адаптера, что получается с супервизором, и самая главная проблема - 55uA, у меня дальше идет step-down с низким Iq, и лишнее потребление ни к чему
Идея мне нравится, более надежно получается, чем химия с супервизором. Но минусу - нет задержки переключения на питание от адаптера, что получается с супервизором, и самая главная проблема - 55uA, у меня дальше идет step-down с низким Iq, и лишнее потребление ни к чему
S
но после таймаута старта. а на плавающий в воздухе вход много чего навестить может
вот тут надо или вчитываться в ДШ или экспериментировать, на память - любое изменение состояния с Z интерпретируется как старт работы таймера, даже во время t delay, но я могу ошибаться
