2021 July 09

D

Dim in ru_ASUTP
не пошло
источник
07:44пожаловаться#1

r

romanetz in ru_ASUTP
Предсказуемо
источник
07:52пожаловаться#2

r

romanetz in ru_ASUTP
Бери микрухи на 3,3
источник
07:53пожаловаться#3

D

Dim in ru_ASUTP
нет такой
источник
07:56пожаловаться#4

ИЗ

Инженер Заводобыдлов... in ru_ASUTP
А какая проблема резисторный делитель использовать для согласования?
источник
08:34пожаловаться#5

ИЗ

Инженер Заводобыдлов... in ru_ASUTP

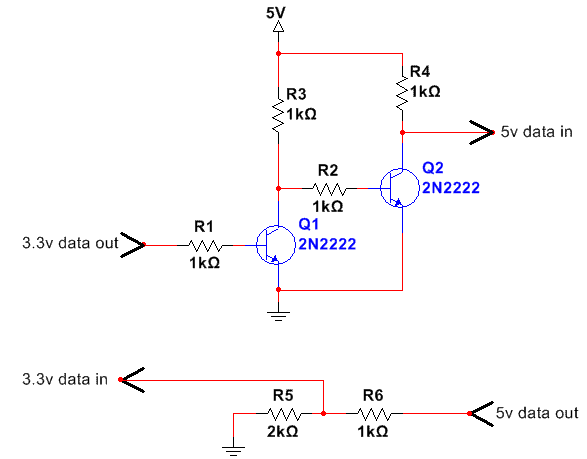

(7.36 Кб)
источник
08:36пожаловаться#6

ИЗ

Инженер Заводобыдлов... in ru_ASUTP
Резисторный делитель на линии rx и коллекторный повторитель на линии tx
источник
08:37пожаловаться#7

D

Dim in ru_ASUTP
а чем плоха моя схема?
источник
08:45пожаловаться#8

D

Dim in ru_ASUTP
высокая логика 2.7
источник
08:45пожаловаться#9

D

Dim in ru_ASUTP
вот нижняя может не дотягивать
источник
08:45пожаловаться#10

D

Dim in ru_ASUTP
0.3*Vdd
источник
08:46пожаловаться#11

ИЗ

Инженер Заводобыдлов... in ru_ASUTP
В том, что она не работает с уровнями 3,3в?
источник
08:46пожаловаться#12

D

Dim in ru_ASUTP
а стабилитроны на 2.7
источник
08:46пожаловаться#13

ИЗ

Инженер Заводобыдлов... in ru_ASUTP
Вопрос ведь был в том, как подружить max232 с 3,3 в уровнями
источник
08:47пожаловаться#14

D

Dim in ru_ASUTP
низкий уровень входного сигнала должен быть ниже 0.3*Vdd, а высокий уровень должен быть выше 0.7*Vdd
источник
08:47пожаловаться#15

D

Dim in ru_ASUTP
по высокому уровню по идее все согласовано
источник
08:48пожаловаться#16

ИЗ

Инженер Заводобыдлов... in ru_ASUTP
Просто берешь делитель и повторитель и радуешься жизни. Мы дольше спорить будем, чем эта схема изготавливается в реальности. Я бы на n-канальном мосфете собрал с логическими уровнями, типа irlml2502
источник
08:49пожаловаться#17

ИЗ

Инженер Заводобыдлов... in ru_ASUTP
я как то поднимал амплитуду uart до 12в, чтобы по длинной линии передать, использовал оптроны. Тоже вариант
источник
08:51пожаловаться#18

D

Dim in ru_ASUTP

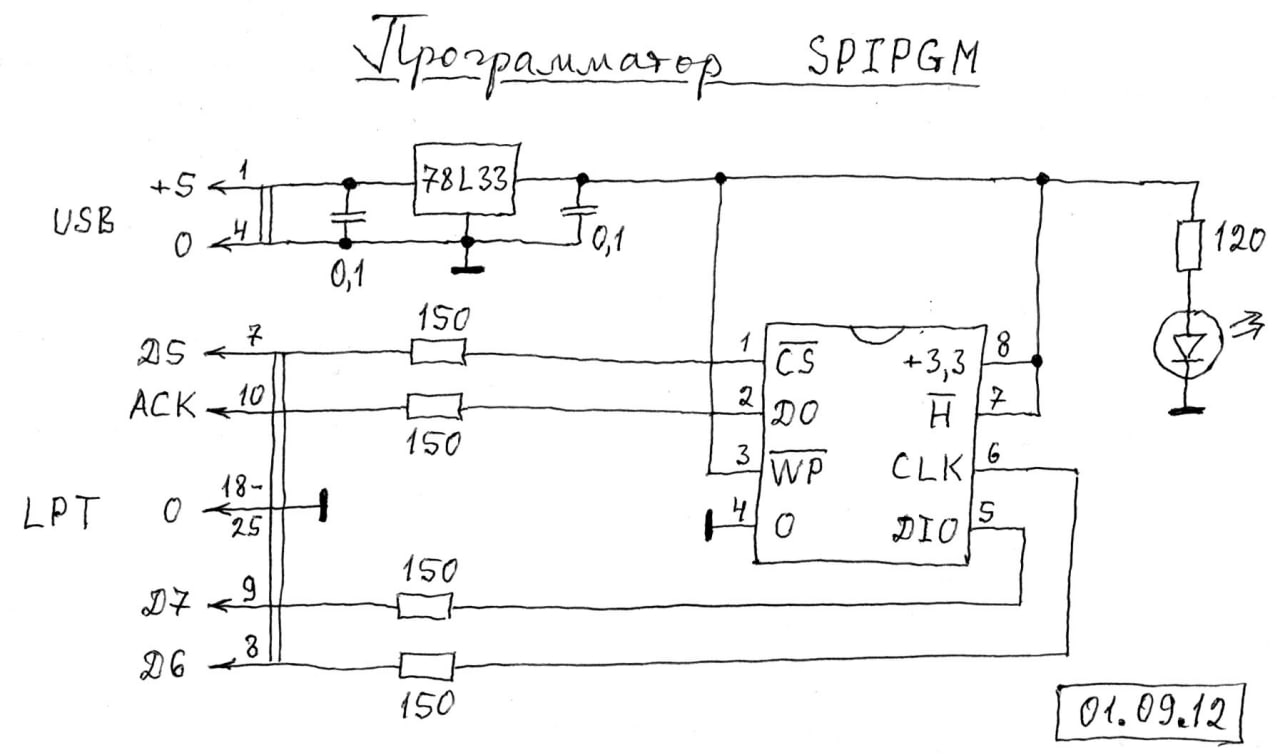

а если просто 100 омные резиторы кинуть?
источник
08:53пожаловаться#19

D

Dim in ru_ASUTP
как вот здесь
источник
08:53пожаловаться#20
