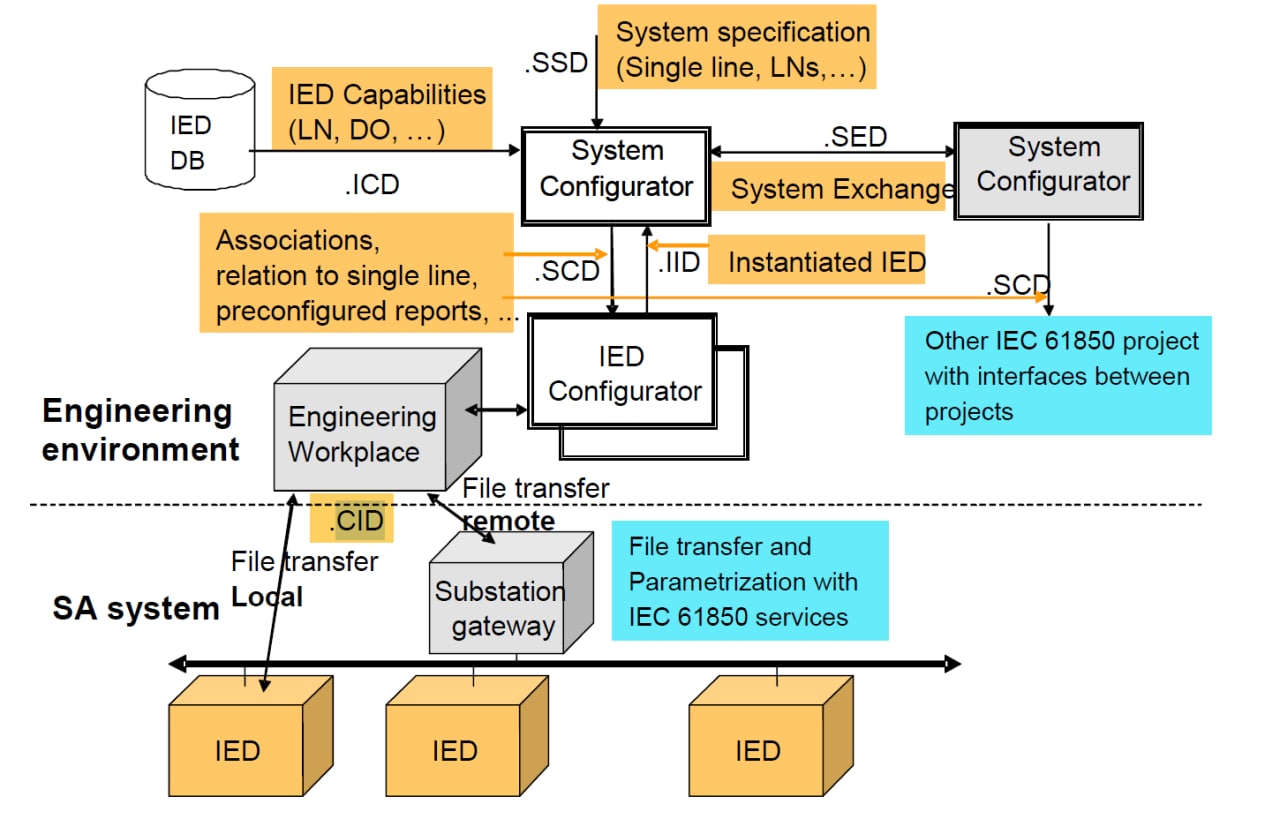

Одна картинка вместо 1000 слов )

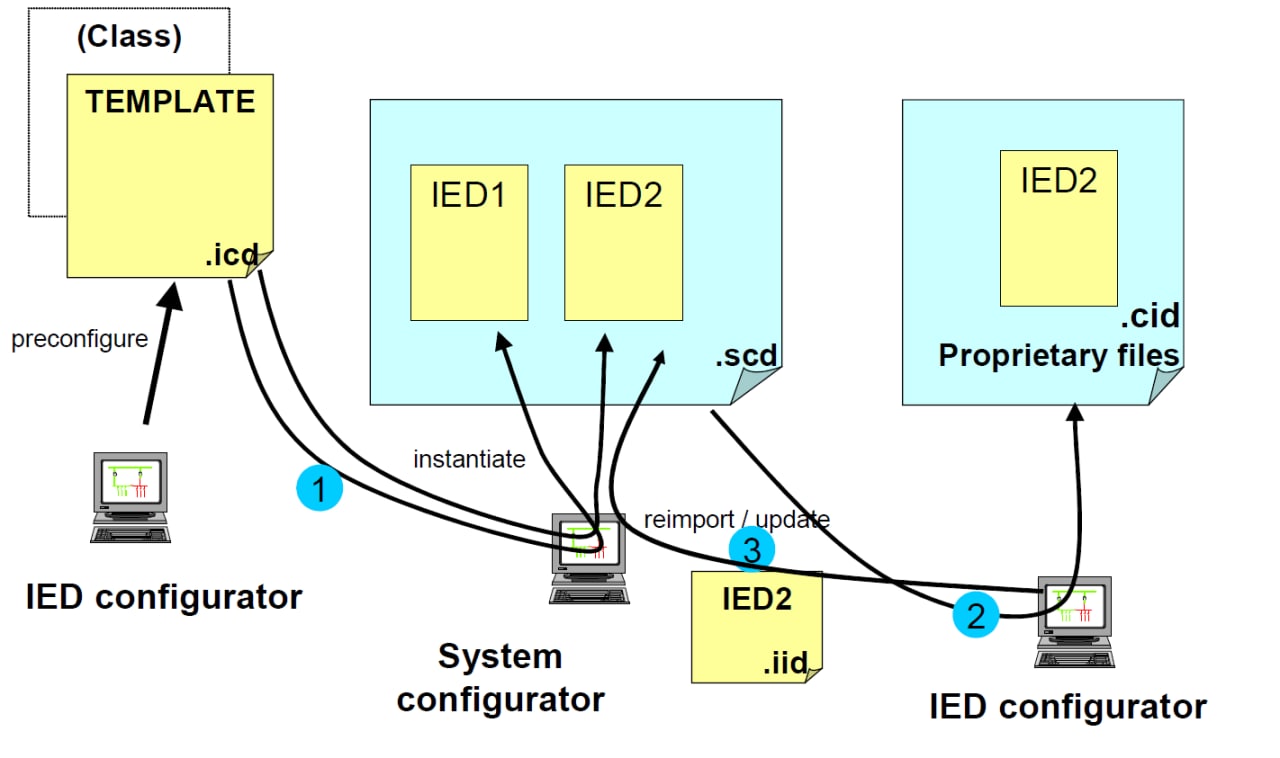

и ещё одна

Спасибо. Разбираюсь с библиотекой libiec61850. И ПО iedscout. Вот думаю с помощью этих инструментов разберусь со структурой  устройства

Я бы еще сказал, что CID - это ICD после системной интеграции

Вы студент и пишете курсовую или планируете работать с протоколом?

Разработчик.

Так начинайте со стандарта и xsd схем. Не тратьте время на изучение реализации.

Здравствуйте, как включаются традиционные ТТ на ЦПС с использованием ПАС, какие схемы? треугольник, звезда, или пофазное включение?

Коллеги, добрый день! Возник вопрос у проектировщиков, сколько терминалов РЗА можно включить в кольцо HSR? Если кто-то сталкивался, то что говорят производители и реальный опыт?

Так же как и все микропроцессорные устройства  в звезду (за исключением отдельных извращений)

Точной цифры я не знаю и не уверен, что она есть. В 90-4 есть такие тезисы на эту тему:

The number of nodes per ring is limited by the cumulative latency introduced by the bridging nodes, the maximum being defined by the application.
For instance, if every node introduces a worst-case forwarding delay of 123 s (maximum length frame in transit at 100 Mbit/s), putting 50 nodes in series results in a worst case delay of 6,159 ms, which is acceptable only for devices complying with transfer time class TT4 or lower (see 11.1.3 of IEC 61850-5:2013).
Since each node introduces a forwarding delay from port to port, the number of nodes per ring should be kept small.
In medium voltage substations, one IED can combine the protection, measurement and control functions usually found in several devices in high-voltage substations, thus reducing the number of devices in the ring.

в этом абзаце речь про Station Bus, в которой не предполагается наличие SV.

Про SV вот что ещё там же:

To comply with the sampling rate of UCA 9-2LE, some 6 devices are supported at 100 Mbit/s; otherwise, a 1 Gbit/s connection is needed, except if the sampling rate is lowered.

К этому не надо относиться строго: 90-4 — это всего лишь TR. Но в целом ход мысли обозначает :)

В одной из статей видел число 512 для hsr

Есть ещё ограничение в части обеспечения синхронизации по ptp, до 32 устройств в кольце, если не изменяет память

Ошибаетесь птп глубоко без разницы

А с чего такой вопрос? Вроде ж данный тип резервирования не разрешён творением что названо корпоративный профиль.

в Беларуси разрешен

Понятно, видимо там иной подход
