Добрый день, коллеги, в СТО 56947007-29.240.10.256-2018 Технические требования к аппаратно-программным средствам и электротехническому оборудованию ЦПС указано требование:

7.4.2.4 Время от момента изменения состояния входного дискретного сигнала ПДС до формирования GOOSE-сообщения должно составлять не более 1,2 мс (без учета времени фильтрации от дребезга).
Время от получения GOOSE-сообщения до срабатывания управляемого им дискретного выхода должно составлять не более 1,2 мс.
Включает ли в себя показатель 1,2 мс время работы приложения?

А что мы называем приложением?

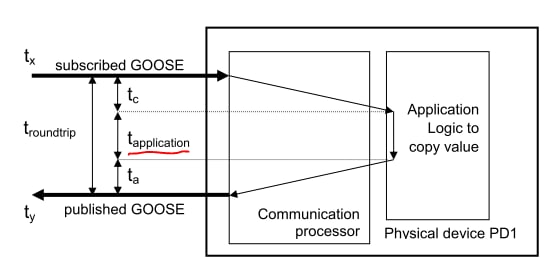

Как я понимаю 1.2 мс это Troundtrip

только на картинке вход и выход логические (GOOSE)

Ну, идея ограничения времени срабатывания от этого не меняется.

а в 7.4.2.4 одно действие логическое, а второе физическое. А физическое дольше.

Но вопрос был про апликейшн

да, апликейшн внутри

Ну допустим application выполняет свою работу 10 секунд, если утрированно. Кому такое устройство нужно?

тому кто работает не по 256 СТО ? )

по методике GOOSE Performance, Performance class P1 - T transfer < 3 ms
T transfer  = T roundtrip  – T application

В части тестов GOOSE Performance (Gpf1 - Gpf6, Gpf9) T transfer <  2.4 ms  (для P1).  Если  1,2 мс это T roundtrip . Следовательно ПДС по схеме Д.Вх - GOOSE должен работать быстрее чем Р1 GOOSE - GOOSE ?

либо все таки 1,2 мс = T transfer  = T roundtrip  – T application

Это подразумевает, что дискретные выходы - твердотельные (мех. За 5-6мс срабатывает), а входы - с отключенным антидребезгом?

А, про дребезг написано.

Где можно посмотреть силовое оборудование отвечающее требованиям цифровой подстанции, для диплома нужно
