Есть несколько вариантов решения проблемы. Строгих регламентов нет, главное, чтобы строителям было предельно ясно

1. Вы можете на основном чертеже указать лишь дверной проем, сделать выноску с высотной отметкой двери.

Потом обвести кругом этот момент с надписью "см. там то"

И подробнее расчертить уже фрамугу с привязкой и высотной отметкой

Также маркировка. Тут замаркировать и дверь, и фрамугу нужно.

Но проще не разделять дверь и фрамугу, а показать это как нестандартную дверь. И в геометрических схемах проемов просто подробно ее расчертить

Я бы сделала так

План - это разрез на высоте 1/3 этажа

ГОСТ 21.501 п. 5.3.1

Две крайне важные для нас новости

Повторная экспертиза проектной документации будет проще

Упрощена процедура проведения повторной экспертизы проектной документации.
Исключена необходимость повторной экспертизы при любых, в том числе незначительных, изменениях проектной документации.

✅ экспертиза проектной документации по решению застройщика может не проводиться
✅если в проектную документацию, получившую ранее положительное заключение экспертизы, внесены изменения, не затрагивающие несущие строительные конструкции объекта (за исключением замены отдельных элементов таких конструкций на аналогичные или иные улучшающие показатели таких конструкций элементы).
✅если эти изменения в проект не влекут за собой изменение класса, категории и (или) первоначально установленных показателей функционирования линейных объектов.

✅Не требуется проведение повторной экспертизы, если изменения, внесенные в проект, не приводят к нарушениям требований технических регламентов, санитарно-эпидемиологических требований, требований в области охраны окружающей среды, промышленной безопасности, государственной охраны объектов культурного наследия, к безопасному использованию атомной энергии, а также  к обеспечению надежности и безопасности электроэнергетических систем и объектов электроэнергетики, требований антитеррористической защищенности объекта.

http://www.minstroyrf.ru/press/minstroy-rossii-uprostil-protseduru-provedeniya-povtornoy-ekspertizy-proektnoy-dokumentatsii/

С 1 июля 2019г вступают в силу изменения в Градостроительный кодекс.

Изменения были внесены ранее - Федеральный закон от 03.08.2018 N 342-ФЗ.

⚠️Оптимизированы требования к составу и содержанию разделов проектной документации объектов капитального строительства.
⚠️Уточняется перечень разделов, которые в обязательном порядке включаются в состав проектной документации объектов капитального строительства.
⚠️Устанавливается дифференциация количества разделов проектной документации и требований к их содержанию применительно к различным видам объектов капитального строительства (в том числе к линейным объектам), а также в зависимости от назначения объектов капитального строительства, видов работ, их содержания, источников финансирования работ и выделения отдельных этапов строительства, реконструкции.

Федеральный закон от 03.08.2018 N 342-ФЗ "О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации".

Сегодня какой то шквал новостей для меня) надо обдумать последствия

❗Президент Российской Федерации подписал Федеральный закон от 27 июня 2019 года № 151-ФЗ, который вводит в правоприменительную практику понятие института экспертного сопровождения проекта.

Экспертное сопровождение проекта – это оценка соответствия изменений, внесенных в проектную документацию, получившую положительное заключение экспертизы, требованиям технических регламентов, заданию застройщика или технического заказчика на проектирование, результатам инженерных изысканий по решению застройщика или технического заказчика.

Экспертное сопровождение может осуществляться органом исполнительной власти или организацией, проводившей экспертизу проектной документации.

При этом, если в ходе экспертного сопровождения в проектную документацию будут внесены изменения, требующие проведения экспертизы проектной документации, то орган исполнительной власти или организация, проводившая экспертизу, по итогам внесения таких изменений выдает заключение экспертизы проектной документации.

#Главгосэкспертиза #ГлавгосэкспертизаРоссии #Новости_Главгосэкспертизы #новости #экспертиза #строительство

Добрый день. Нужны услуги проектировщика СВН. Кому интересно, пишите в личку

День добрый.
Нужен проектировщик слаботочки, на постоянку. Работа в офисе. Москва. Компания стабильная. Зарплата белая.
Вопросы в личку.

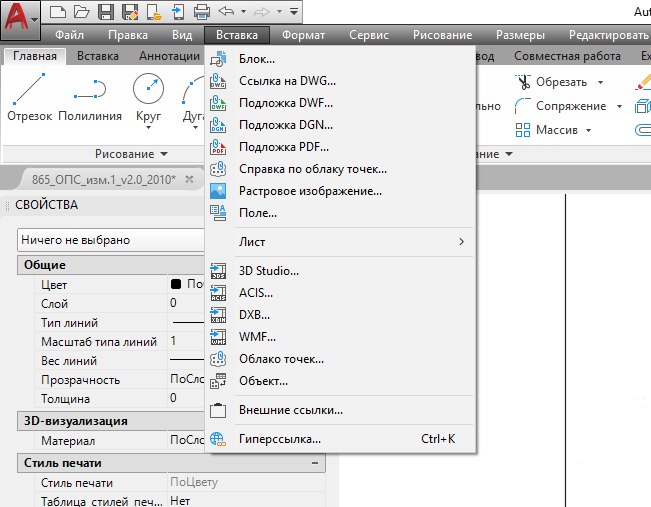

Добрый день, какие программы есть для перевода с ПДФ (экспликации помещения) в DWG формат

перевод будет кривоватый

+ если в пдф растровое изображение, то невозможный)

алгоритм:
https://c2n.me/42m0tso
