2021 October 14

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

вот да

источник

11:55пожаловаться #1

Max Seregin in Клуб проектировщиков & сметчиков

От расстановки разводки зависит. Но держим в голове плечо до 90м меди, в свету это 70-75 метров (опуски подъёмы по столбам, расстояния до ответвлений траншеи)
У меня так. От шкафа 35+35 два столба в свету, +35, 35+35 два столба в свету, 175 выходит даже.
Шкаф каждый 5й столб.

источник

11:56пожаловаться #2

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

ещё же будет зависеть от изгибов периметра, на поворотах придется шаг уменьшать. Хотя у вас и так он небольшой

источник

12:00пожаловаться #3

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

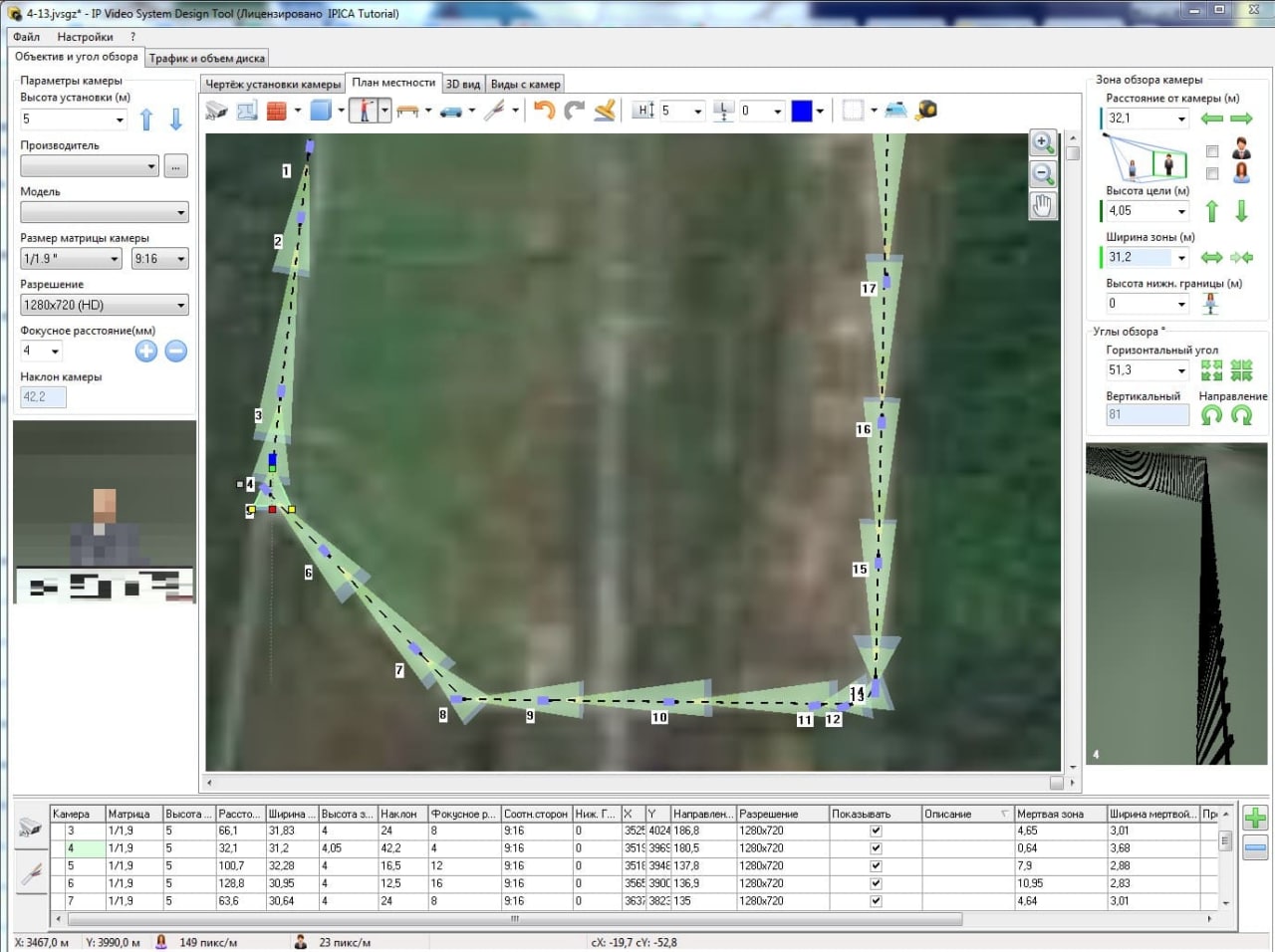

просто как пример

источник

12:02пожаловаться #4

Путник in Клуб проектировщиков & сметчиков

Если я правильно понял. То опора со шкафом 35 м опора с камерой 35 м опора с камерой 35 м опора с камерой 35 м опора с камерой 35 м опора с камерой 35 м опора со шкафом

источник

12:02пожаловаться #5

econavigator in Клуб проектировщиков & сметчиков

УЗИП это скорее для питающих линий. Например если проектировать комбинированный оптоэлектрический кабель до уличных коммутаторов, то к нему как раз лучше всего заложить УЗИП 2 класса

источник

12:02пожаловаться #6

Путник in Клуб проектировщиков & сметчиков

Не сталкивался с таким.

источник

12:03пожаловаться #7

Max Shumeyko (JVSG.r... in Клуб проектировщиков & сметчиков

Сейчас всё довольно сложно с этими килобайтами/кибибайтами. С 1998 года система Си закрепила, что кило стало 1000, а мега значит 1000000 без других толкований. По стандартам IEEE 1541/IEC 60027-2 теперь kilobyte 1 Kb = 1000 байт. А для старого варианта есть слово kibibyte 1Kib = 1024 байта. Мы можем добавить переключатель Kb/Kib. Переключать kilobyte (1000) и kibibyte (1024) https://habr.com/ru/post/193256/

Хабр

KiB, Kib, KB, Kb

Вот в этом посте товарищ призывает следовать стандартам. Не всё так с ними просто, со стандартами. Я хочу показать насколько сложна ситуация с обозначениями един...

источник

12:03пожаловаться #8

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

УЗИПы есть и для Ethernet, в том числе с поддержкой PoE

источник

12:04пожаловаться #9

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

https://citel.ru/ru/linija-dannih/uzip-s-poe Citel например

источник

12:05пожаловаться #10

Max Seregin in Клуб проектировщиков & сметчиков

С учетом того что на опоре со шкафом тоже камера, каждый 5 столб. Ну это при таких расстояниях. В голове держать максимум 90м кабеля до камеры (не забывая, что в проекцию на землю меньше, отпуск подъем, повороты и т.п)

источник

12:06пожаловаться #11

Aleksandr Pankov in Клуб проектировщиков & сметчиков

а гос экспертиза допускает такие комбинированные кабели?

источник

12:07пожаловаться #12

econavigator in Клуб проектировщиков & сметчиков

Ну это актуально для мест для высоковольтными линиями (подстанции)

источник

12:07пожаловаться #13

Max Seregin in Клуб проектировщиков & сметчиков

Сразу скажу, МГЭ заворачивает. С недавних пор не подпускает силовые кабеля к оптике и сигнальным в один раздел)))

источник

12:08пожаловаться #14

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

ну вот например периметр аэропорта. Наводка при воздействии той же молнии будет на любые кабели - без разницы сила или слабые токи. И отлично камеры в грозу горят. В городе конечно смысла особого нет

источник

12:08пожаловаться #15

econavigator in Клуб проектировщиков & сметчиков

У УЗИПов питающих линий есть три класса, для защиты от ударов молний применятся 1-й

источник

12:10пожаловаться #16

Aleksandr Pankov in Клуб проектировщиков & сметчиков

https://www.info-sys.ru/voprotv.html

www.info-sys.ru

Грозозащита Ethernet - Вопросы-ответы по теме грозозащита сетей Ethernet

Фрагменты переписки с пользователями грозозащиных устройств.

источник

12:10пожаловаться #17

Aleksandr Pankov in Клуб проектировщиков & сметчиков

сайт производителя, где отлично расписано как зачем и почему

источник

12:10пожаловаться #18

Aleksandr Pankov in Клуб проектировщиков & сметчиков

во вкладке "информация" куча всяких статей

источник

12:11пожаловаться #19

Evgeniy Ozerov (eoze... in Клуб проектировщиков & сметчиков

система строится иерархическая, камеры - это уже про высокочувствительное оборудование, которое защищают дополнительно УЗИП 3 класса или есть ещё УЗИП 2+3 например

источник

12:11пожаловаться #20
