СП
Еще как пропустит. Главное чтобы в насыщение не уходил.
Size: a a a
2021 July 08
СП
Запас по "железу" у транса большой
GZ
... и сверху и снизу олинакрво было горбов.. амплитуд.
СП
Прямо в точку. И DATA закодирована Диф-Манчестером
СП
Да. Одинаково
TK
это не вы случаем сниффер пакета яровой делаете
СП
Трансформатор со средней точкой
GZ
Отлично. Куда подключена ср точка?
СП
Нет. А что такое Яровой?
TK
ниче
TK
я б не удивился, если бы в каком нибудь КБ стали делать сниффер интернета начиная прямо с манчестера
СП

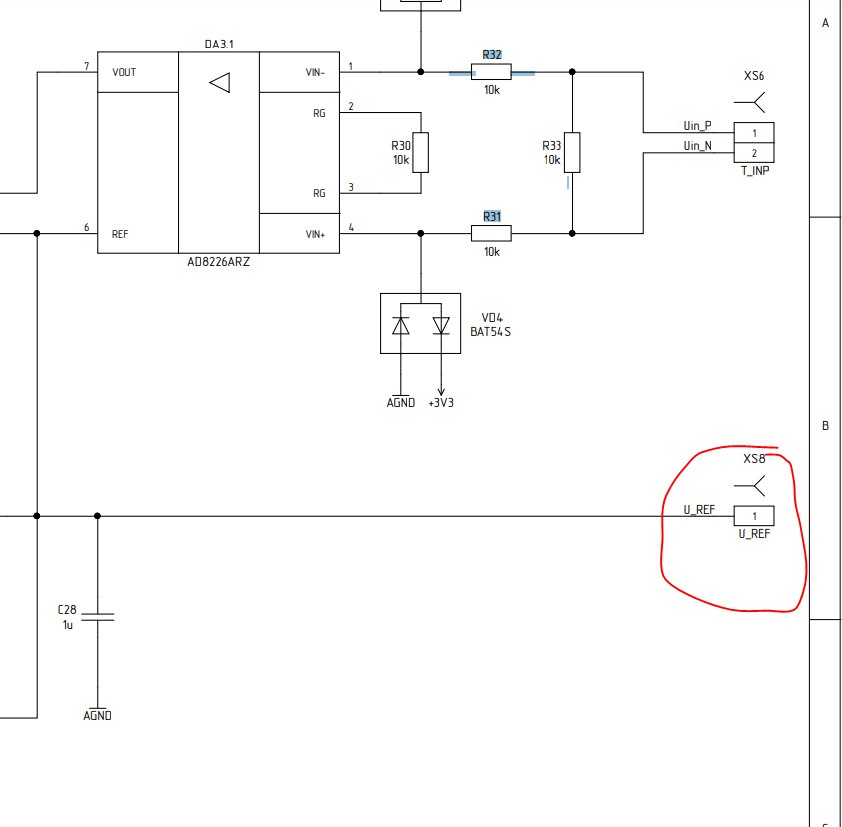

Вот сюда
GZ
Не помню какой ку при 10 килоом на вид будет танцевать выход вокруг vref
СП
Завтра проверю. Скину фото с осцила.
a
Такая схема включения DA3.1 работать не будет нормально. Смотрите рисунок 62 доки на м/с
СП
Хм. Вроде с даташита один в один
СП
Вот полный кусок схемы.
a
Рисунок 62 же ясно все описывает.
У вас не будет разностного сигнала на входе.
Чтоб он появился, его надо создать, сделав среднюю точку.
У вас не будет разностного сигнала на входе.
Чтоб он появился, его надо создать, сделав среднюю точку.
GZ
Vref относительно питания 620й сколько можно
СП
На 620 куча даташитов. Вы в какой смотрите?
