на AMS никто не пишет про время, но его любят еще с керамикой ставить, хотя никто не обещал стабильность. Есть AZ1117C допиленная под керамику версия. Плюс она же будет при снятии нагрузки вверх на некоторое время скакать по напряжению, и если большой кондер на выходе, то спад будет медленный.

Я кучу перерыл LDO, в итоге по переходным характеристикам и точности выбрал lp5907 (но у него минус - нельзя в сумме более 10мкФ на выходе и старт 80-150мкс). А из высоковольтных tlv704, tps709 - но в sot23 не представляю как можно снять с 24В хотя бы 50мА, а тем более 150мА заявленных, зато не кушают единицы мА как классические.
Вы напишите потом, что в результате получится, интересно же, мне скоро платы придут, буду тестить.

Спасибо за отзыв. Буду подбирать, к счастью у меня перед LDOшками стоит Buck-boost на выходное напряжение 5в, и сильно понижать не приходиться. На плате только керамика.

Питание скорым временем протестирую, просто Rigol сейчас не у меня, а второй щуп от тектроникса где-то потерял...

Народ есть ли у кого толковые книжечки по погрешности АЦП, какие они бывают и как с ними бороться?

у меня тока от ST ноты: AN2834, AN3137, AN4073, AN1636. И интересно то, что к более старым мк инфы и рекомендаций разжевано побольше.

Мне нравится ихний подход к MP1. Сделали новый преобразователь специально под этот MPU и не нужно ничего мудрить с последовательностью и разделением питания.

Та это изи, Там в ремонте и Бга на 0,15 шаге приходится протаскивать пятаки

Да оно и без него работает.. 3.3 подаем. Из проуессора нога точит ею включаем ядро и память (два разных стаба). Всё.

Если все вместе подавать тоже работает

В L5 DC-DC есть

+

коллеги, кто делал тепловые расчеты РЭА? Поделитесь алгоритмом расчета охлаждением методом конвекции и излучения

Всем привет! Достоверно известно что имеется дефицит контроллеров stm. Подскажите, есть ли подобная проблема с PIC18, 32 контроллерами, например?

Да как бы не вообще со всеми компонентами

У нас конструктора́ solid works flow simulations юзают для этого

+

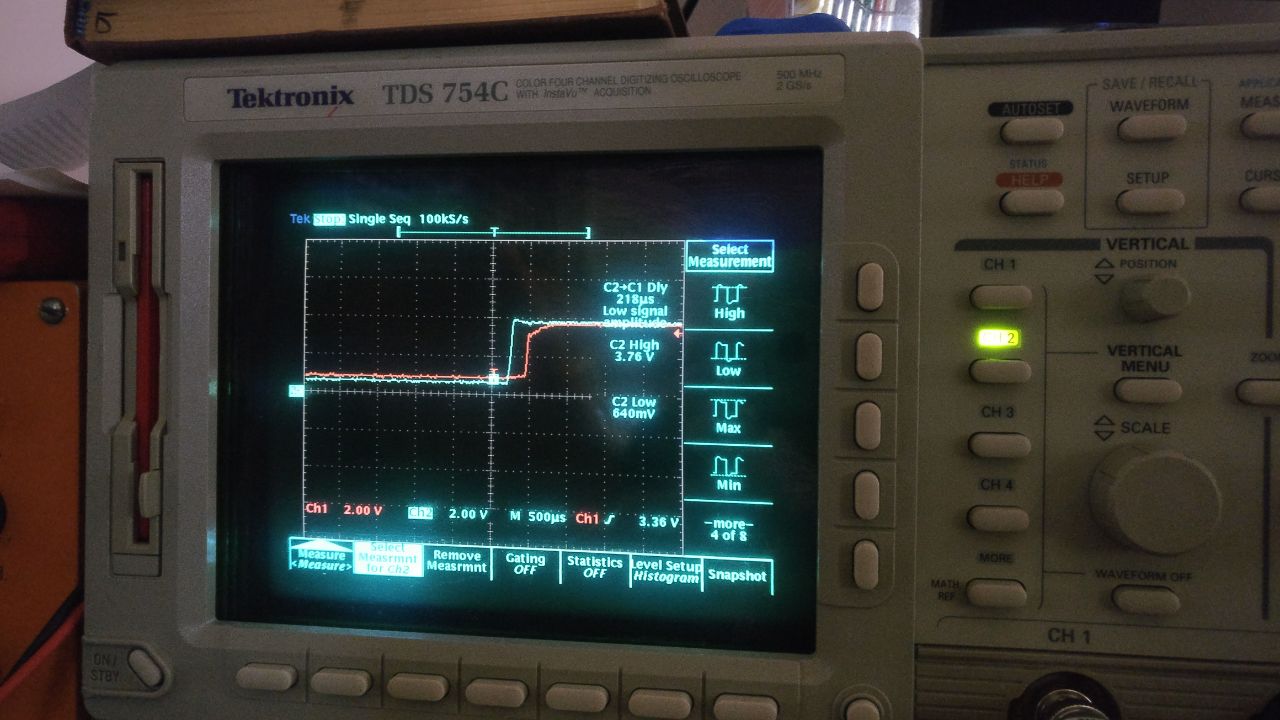

Получается что LDO цифровой части (зелёный) действительно стартует раньше чем LDO аналогового блока (красный). Хотя и разница всего 200мкс, возможно этого достаточно чтобы СТМ не смог нормально стартовать.
