H
Ну вроде как корпус, не указано за уши...
Size: a a a
2021 March 17
IF
Ширина корпуса может плавать, стандартизированно расстояние дырок в ушах
V
Народ, а H-мост на транзисторах одной проводимости можно изобразить?
IF
ну тебе драйверы low side и high side нужны
V
ну тебе драйверы low side и high side нужны
Чёт сложно. Задача качать пьезоизлучатель от -5V до +5V. Управляющий сигнал 0V - 3.3V. Может быть что подскажешь как лучше сделать?
IF
Чёт сложно. Задача качать пьезоизлучатель от -5V до +5V. Управляющий сигнал 0V - 3.3V. Может быть что подскажешь как лучше сделать?
ищи схемы ультразвуковых увлажнителей
V
ищи схемы ультразвуковых увлажнителей
Там обычно генератор на емкостях. У меня уже есть управляющий сигнал. Его нужно только усилить и сделать двухполярным.
GB
Там обычно генератор на емкостях. У меня уже есть управляющий сигнал. Его нужно только усилить и сделать двухполярным.
Не понял по поводу генератора на емкостях..
V
Grzegorz Brzęczyszczykiewicz
Не понял по поводу генератора на емкостях..
Типа емкостная трехточка. И гонят синус на пьезо. Мне сигнал генерировать не надо. Он у меня уже есть.
GB
Типа емкостная трехточка. И гонят синус на пьезо. Мне сигнал генерировать не надо. Он у меня уже есть.
Какие токи будут в пьезоконтуре? Какая частота?
V
Grzegorz Brzęczyszczykiewicz
Какие токи будут в пьезоконтуре? Какая частота?

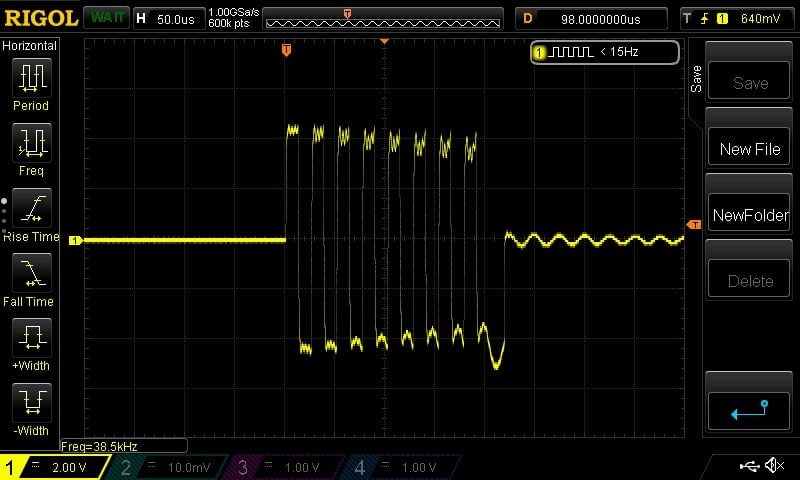

Про токи не скажу, не замерял. Только напряжение снял с китайского модуля ультразвукового дальномера. Частота 40 кГц.
V
Мне нужно сделать вот так 👇
GB
Про токи не скажу, не замерял. Только напряжение снял с китайского модуля ультразвукового дальномера. Частота 40 кГц.
Операционником не обойтись?
V
Grzegorz Brzęczyszczykiewicz
Операционником не обойтись?
Есть схема?
GB
Есть схема?
Из того что я делал - это усилители Е класса либо F класса, у меня были другие задачи и мощности. По операционникам смотреть даташиты на TDA2003 / 2005 микросхемы, однополярное включение
GB
Основная головная боль была - согласование нагрузки
V
Grzegorz Brzęczyszczykiewicz
Из того что я делал - это усилители Е класса либо F класса, у меня были другие задачи и мощности. По операционникам смотреть даташиты на TDA2003 / 2005 микросхемы, однополярное включение
>TDA2003
Я думал будет проще. Придётся с десяток штук взять.
Я думал будет проще. Придётся с десяток штук взять.
GB
>TDA2003
Я думал будет проще. Придётся с десяток штук взять.
Я думал будет проще. Придётся с десяток штук взять.
Можно и Н мост сделать на n и p канальных транзисторах
GB
Через минут 40 скину схему
