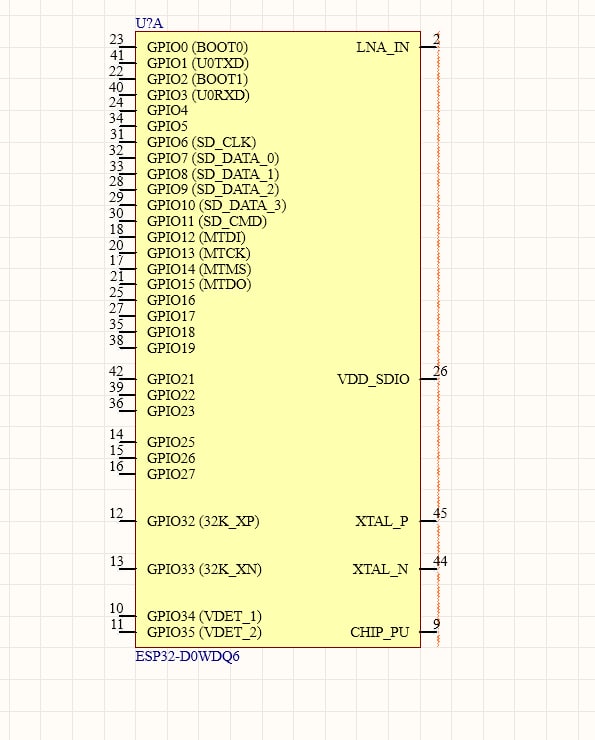

ищи ножку boot

Да я уже в процессе схемы

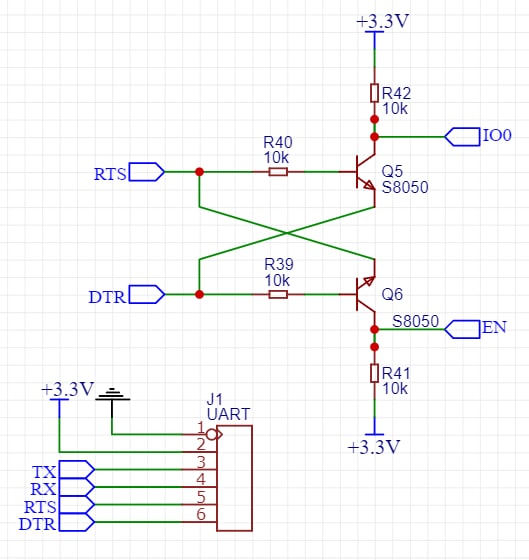

EN = CHIP_PU
IO0 = GPIO0
TX = U0TXD
RX = U0RXD

Всё шьётся без зажимания кнопок как на отладках

о, уже делал на голом чипе что-то?

Чей бутлодер?

Для ардуины?

Голый чип + тулчейн
На ардуине тоже должно работать

А почему тут используются биполярные, а не мосфеты?

ADALM2000

Узнал тут о такой прикольной штуке от Analog Devices. По сути, компактная измерительная лаборатория на usb шнурке, затыкающая за пояс всю low-end измериловку с Али.

https://wiki.analog.com/university/tools/m2k

Позиционируется как железо, с помощью которого можно учить людей электронике. Даже лабы есть:

https://wiki.analog.com/university/courses/electronics/labs

Самое крутое, что открыто буквально ВСЁ: схемотехника, исходники линукса, который крутится внутри, исходники софта на пк. Там внутри Zynq-7010, а значит, что можно рассматривать эту плату и как отладку ARM+FPGA с аналоговым фронтэндом, что тоже может быть интересно в определенных ситуациях.

Цена: $150 за океаном, и $250 у дистрибьюторов в РФ.

Ну и основные фичи из коробки:

* Two-channel oscilloscope with differential inputs
* Two-channel arbitrary function generator
* 16-channel digital logic analyzer (3.3V CMOS and 1.8V or 5V tolerant, 100MS/s)
* 16-channel pattern generator (3.3V CMOS, 100MS/s)
* 16-channel virtual digital I/O
* Two input/output digital trigger signals for linking multiple instruments (3.3V CMOS)
* Two-channel voltmeter (AC, DC, ±25V)
* Network analyzer – Bode, Nyquist, Nichols transfer diagrams of a circuit. Range: 1Hz to 10MHz
* Spectrum Analyzer – power spectrum and spectral measurements (noise floor, SFDR, SNR, THD, etc.)
* Digital Bus Analyzers (SPI, I²C, UART, Parallel)
* Two programmable power supplies (0…+5V , 0…-5V)

#logic_analyzer #oscilloscope #lab

Народ, кто-нибудь имел дело с чипами Beken BK7231U？

Без разницы

Понял, спасибо

могут быть какие-нибудь грабли у  DMA2D с доступом к FMC?

Всім доброго вечора!
Українська компанія, виробник високоточної продукції шукає до себе в команду: електромонтажника, збирача електронних пристроїв, пайщика SMD компонентів.

Основні обов'язки:

Збір друкованих плат, розпаювання електронних компонентів;
Збірка джгутів електропроводки;
Тестування електронних пристроїв і модулів згідно з інструкціями;
Робота з контрольно-вимірювальним електронним обладнанням;
Робота з паяльним обладнанням.

Вимоги до кандидата:

Середня спеціальна освіта;
Відмінні навички роботи з паяльним обладнанням (паяльна станція, термофен), знання технологій пайки SMD | BGA компонентів;
Досвід роботи в дрібносерійному виробництві електроніки;
Досвід роботи з технічною документацією.

Ми пропонуємо:

офіційне працевлаштування;
конкурентну оплату праці;
графік: понеділок - п'ятниця, з 9 до 18;
м.Київ, вулиця Волинська.

Якщо в цьому описі ти побачив себе, тобі цікаво, і ти готовий приєднатися, тоді відправляй своє резюме в
Telegram, Viber за номером 063 299 69 73.

судя по доке, всё должно работать: https://www.st.com/resource/en/application_note/dm00338361-using-the-chromart-accelerator-to-refresh-an-lcdtft-display-on-stm32l496xxl4a6xxl4rxxxl4sxxx-microcontrollers-stmicroelectronics.pdf

мне тоже интересно, как оно, я пока не попробовал ещё

если я правильно понял (дисплей висит на FSMC, а не внешнее ОЗУ, например)

читал уже, но у меня не заводится
