вот оно что? Т.е. детали нужно расставлять пока паста не зазохла? А какое время жизни у нее? Мне у одной на Чипидипе было указано 8 часов...
это после расстановки деталей и до пайки
Size: a a a
2021 March 09
ЭК
Эрэмэрэф Корень
Матрица позиционируется относительно платы, вылавливается некий объём флюса или пасты, размазывается
А у и дальше компоненты раскидываются
OD
Вопрос дня: как правильно подключать энкодер к stm32? есть ли подводные камни, или просто к ногам идет, может фильтры ставят

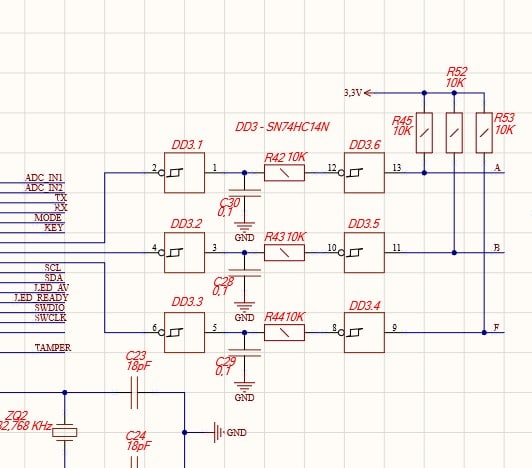

Вот так воткни
РМ
это после расстановки деталей и до пайки
А что там с ней происходит?
Т.е. два вопроса:
1) Что будет если от момента нанесения пасты до расстановки деталей пройдет, допустим 1 час? Не будут липнуть?
2) Что будет, если от нанесения до нагревания в печи пройдет более чем время жизни?
Т.е. два вопроса:
1) Что будет если от момента нанесения пасты до расстановки деталей пройдет, допустим 1 час? Не будут липнуть?
2) Что будет, если от нанесения до нагревания в печи пройдет более чем время жизни?
kГ
А что там с ней происходит?
Т.е. два вопроса:
1) Что будет если от момента нанесения пасты до расстановки деталей пройдет, допустим 1 час? Не будут липнуть?
2) Что будет, если от нанесения до нагревания в печи пройдет более чем время жизни?
Т.е. два вопроса:
1) Что будет если от момента нанесения пасты до расстановки деталей пройдет, допустим 1 час? Не будут липнуть?
2) Что будет, если от нанесения до нагревания в печи пройдет более чем время жизни?
1 - перестает липнуть
2 - пишут что набирает воды и будут спецэффекты
2 - пишут что набирает воды и будут спецэффекты
РМ
1 - перестает липнуть
2 - пишут что набирает воды и будут спецэффекты
2 - пишут что набирает воды и будут спецэффекты
Понял, спасибо!
OD
а вообще то, по идее, должен бы фильтр работать встроенный в STM для подавления дребезга. Ну и плюс програмные вещи
kГ
А что там с ней происходит?
Т.е. два вопроса:
1) Что будет если от момента нанесения пасты до расстановки деталей пройдет, допустим 1 час? Не будут липнуть?
2) Что будет, если от нанесения до нагревания в печи пройдет более чем время жизни?
Т.е. два вопроса:
1) Что будет если от момента нанесения пасты до расстановки деталей пройдет, допустим 1 час? Не будут липнуть?
2) Что будет, если от нанесения до нагревания в печи пройдет более чем время жизни?
1 - сам естессно наблюдал
2 - никогда не пробовал на столько плату с деталями бросать перед пайкой
2 - никогда не пробовал на столько плату с деталями бросать перед пайкой
РМ
1 - сам естессно наблюдал
2 - никогда не пробовал на столько плату с деталями бросать перед пайкой
2 - никогда не пробовал на столько плату с деталями бросать перед пайкой
благодарю!
GZ
Дюраль со вставками
В
а вообще то, по идее, должен бы фильтр работать встроенный в STM для подавления дребезга. Ну и плюс програмные вещи
Это какой такой встроенный ?
MS
Вопрос дня: как правильно подключать энкодер к stm32? есть ли подводные камни, или просто к ногам идет, может фильтры ставят
Смотрите доки на таймеры конкретной стмки, там определенные выводы (можно по кубу настроить), у каких-то таймеров есть аппаратный антидребезг. Ещё возможно нужна подтяжка линий энкодера к питанию
DG
Спасибо попробую, а dd3.1 какой используете?
OD
на схеме всё подписано
s
Вопрос дня: как правильно подключать энкодер к stm32? есть ли подводные камни, или просто к ногам идет, может фильтры ставят
Можно подключить к некоторым таймерам, у них хорошо работающий аппаратный оверсемплинг дребезг давит.
Но вообще накидать в софте антидребезг для целой кучи кнопок/энкодеров и прочего добра разом можно нехитрой логикой с использованием одного самого тупого и бесполезного таймера в качестве источника прерываний для оверсемплинга. Более того, этих алгоритмов не один и работает оно не хуже этих аппаратных цепочек.
Но вообще накидать в софте антидребезг для целой кучи кнопок/энкодеров и прочего добра разом можно нехитрой логикой с использованием одного самого тупого и бесполезного таймера в качестве источника прерываний для оверсемплинга. Более того, этих алгоритмов не один и работает оно не хуже этих аппаратных цепочек.
RS
Вопрос дня: как правильно подключать энкодер к stm32? есть ли подводные камни, или просто к ногам идет, может фильтры ставят
Да, есть приколы свои.
Подсмотрел схему у японских старых магнитофонов
Подсмотрел схему у японских старых магнитофонов
RS
Можно подключить к некоторым таймерам, у них хорошо работающий аппаратный оверсемплинг дребезг давит.
Но вообще накидать в софте антидребезг для целой кучи кнопок/энкодеров и прочего добра разом можно нехитрой логикой с использованием одного самого тупого и бесполезного таймера в качестве источника прерываний для оверсемплинга. Более того, этих алгоритмов не один и работает оно не хуже этих аппаратных цепочек.
Но вообще накидать в софте антидребезг для целой кучи кнопок/энкодеров и прочего добра разом можно нехитрой логикой с использованием одного самого тупого и бесполезного таймера в качестве источника прерываний для оверсемплинга. Более того, этих алгоритмов не один и работает оно не хуже этих аппаратных цепочек.
Не удалось настроить таймер на STM32 чтобы хорошо работал механический энкодер. RC фильтр работает лучше в паре с цифровым, как оно и должно быть. Ограничить аналоговый сигнал до частоты Найквиста.
С кнопками проще
С кнопками проще
s
Не удалось настроить таймер на STM32 чтобы хорошо работал механический энкодер. RC фильтр работает лучше в паре с цифровым, как оно и должно быть. Ограничить аналоговый сигнал до частоты Найквиста.
С кнопками проще
С кнопками проще
Я прямо не представляю что там за энкодер был. У меня даже дикий китай, косящий под EC11 отлично таймером считался. И не менее хорошо софтовым антидребезгом.
RS
Я прямо не представляю что там за энкодер был. У меня даже дикий китай, косящий под EC11 отлично таймером считался. И не менее хорошо софтовым антидребезгом.

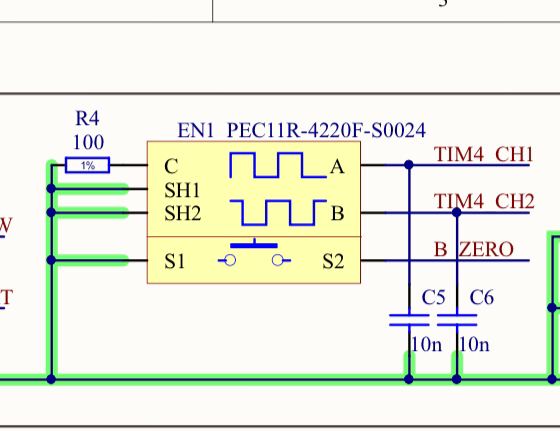

Выше на куске схемы модель
