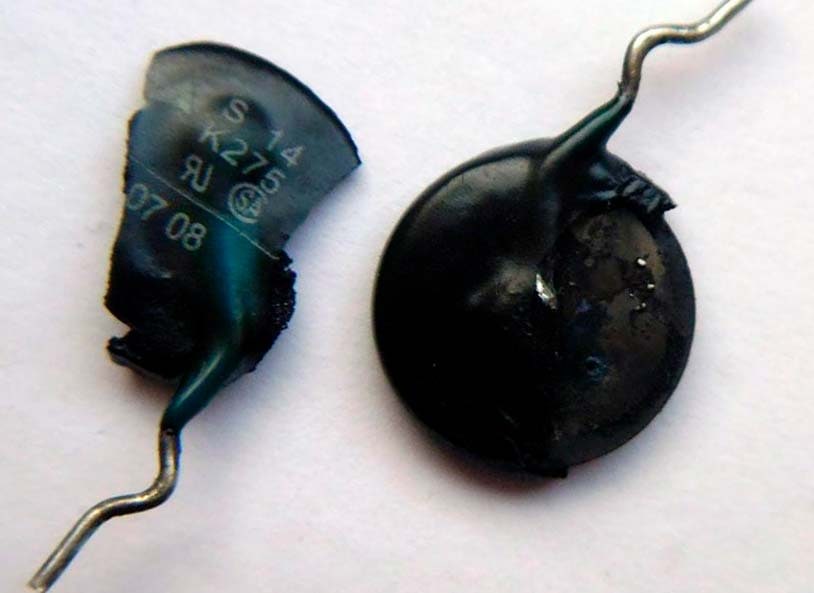

часто варисторы и взорвисторы садят в стеколволоконный кембрик вот из-за этого

Ну так тут варисторы и разрядники нужны чтобы чисто на начальном этапе повзрываться, а дальше уже очередь сработать нормальной защите.

Подскажите, может у кого было похожее. Вчера прошивал и инициализировал, с периодическими провалами в инициализации дисплея 1602. Сегодня вообще никак, просто горит первая полоса. Код точно рабочий вчера запускал. Может изза того что выходы OD и к вольтам подтянуто и как-то помехами перебивает?

магия

Вчера такое чувство было когда выключаю осцилографф и он перестает инициализироваться)

Наверно деффектный, я уже незнаю как его запустить, танцы с бубномне помогают

По i2c через переходник или напрямую? Если I2c, надо иногда сделать задержку после конфигурации i2c. У меня проблемы бывают от плохих контактов. И на дисплеях бывают стоят конденсаторы по питанию и сигналам, а бывает нет.

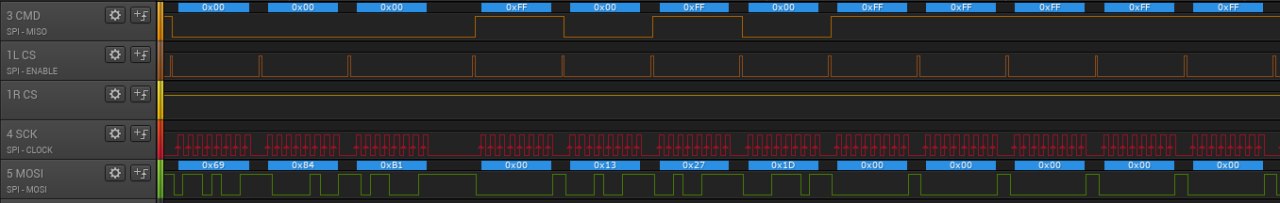

Взываю к помощи коллективного разума. Проснифал SPI-подобный интерфейс монохромного матричного LCD экрана и пытаюсь отыскать на каком контроллере он реализован, чтобы узнать полный набор команд. Сам интерфейс самый что ни на есть банальный:
SCK, MOSI, CS + CMD (в даташитах на контроллеры называют RS - наследие эпохи HD44780): 0 - команда, 1 - данные.
помимо десятка непонятных команд выяснилось следующее, сам вывод пиксельной инфы:

команда 0xB1 - индекс строки (8битной) в которую будем выводить пиксели
команда 0x1D - позиция (индекс столбца) начиная с которого выводим пиксели

После 0x1D и индекса идут сразу непосредственно данные экрана, для экрана 100х100 это, например, 100 байтов (т.е. строка 8х100).

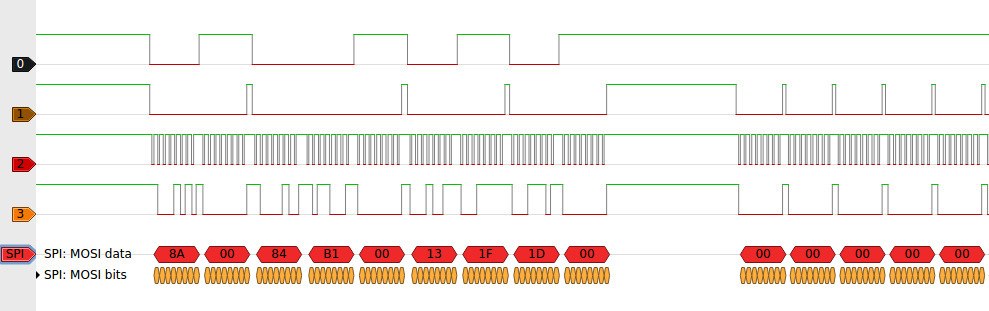

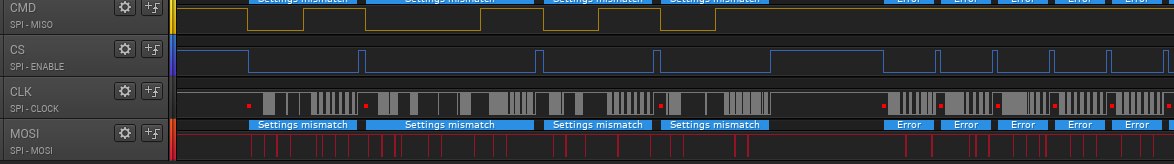

Этот протокол (и контроллер) используется и в дисплее 100х100, и в дисплее 256х64, притом есть некая разновидность контроллера, когда  CS выдаётся не на каждую команду, а только на данные, сопровождающие конкретную команду (скриншот приложу).
Притом похоже встрачаются двухбайтовые команды (не В1, а 84В1 а после payload — байт данных для этой команды)

Может кому попадался такой протокол и подскажет конкретную модель контроллера?

На прямую по 4 линиям, с подтяжкой к 5 вольтам. Обычный китайский дисплей 1602А.

Для переменки такое годится?

Здравствуйте!
Подскажите пожалуйста литературу где можно почитать про расчеты сглаживающих кондеров по входам и выходам AC-DC/DC-DCшек. Ну и в целом хорошая инфа про их подбор.

У Семенова силовая электроника неплохо о расчетах написанно

спасибо!

Авось поможет)

Подскажите, создал несколько inline функций а ругается почему-то только на одну keil : .\Objects\progect.axf: Error: L6218E: Undefined symbol set_dq0 (referred from ds18b20_v2.o).
Not enough information to list image symbols.
Not enough information to list load addresses in the image map.

В чем проблема не могу понять, все везде подключил,
