как конктруктивно может выглядеть девайс в котором используются такие MOSFETs?
прежде всего интересует как отводится тепло: от транзистора в плату, а дальше?..
через VIAs на Bottom который через "слюду" прикручивается к корпусу-радиатору?

23:45пожаловаться #2

𝔻

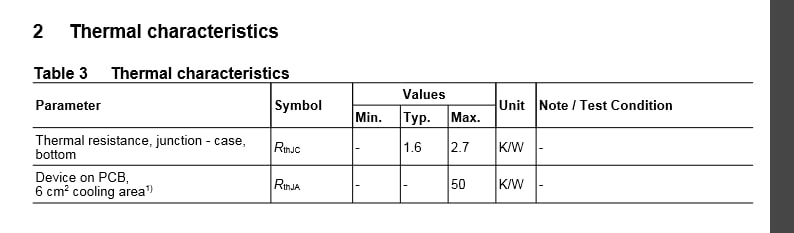

Infineon-BSC065N06LS5-DataSheet-v02_01-EN.pdf

(1.28 Мб)

23:45пожаловаться #3

TK

можно и сверху на транзисторы, можно снизу на плату

23:46пожаловаться #4

TK

во втором случае улучшение теплоотвода можно получить сделав массив переходных отверстий под транзисторами

23:46пожаловаться #5

𝔻

да что там сверху отведётся через пластик-то?

23:48пожаловаться #6

TN

Timur Nabiulin in Maxwell's Demons

как конктруктивно может выглядеть девайс в котором используются такие MOSFETs?
прежде всего интересует как отводится тепло: от транзистора в плату, а дальше?..
через VIAs на Bottom который через "слюду" прикручивается к корпусу-радиатору?

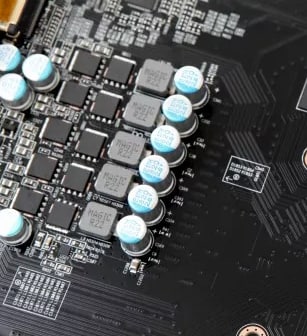

как любая видеокарта

23:49пожаловаться #7

TK

отдается нормально для pqfn5x6, если у вас так сильно греются феты что этого совсем не хватает - возможно нужно обратить внимание на directfet или принудительное охлаждение

23:49пожаловаться #8

TK

надо проектировать ИП так чтоб феты не гонялись постоянно на ультравысоких температурах

23:49пожаловаться #9

TK

максимум 60гр я щитаю

23:49пожаловаться #10

TN

Timur Nabiulin in Maxwell's Demons

как конктруктивно может выглядеть девайс в котором используются такие MOSFETs?
прежде всего интересует как отводится тепло: от транзистора в плату, а дальше?..
через VIAs на Bottom который через "слюду" прикручивается к корпусу-радиатору?

ответ - тут. Через drain и source тепло рассеивается

23:50пожаловаться #11

𝔻

Timur Khasanshin

отдается нормально для pqfn5x6, если у вас так сильно греются феты что этого совсем не хватает - возможно нужно обратить внимание на directfet или принудительное охлаждение

тут вопрос в том, что работа в закрытом корпусе (не герметичном, но и не вентилируемом) и нужно понимание конструктива в принципе - ну ок - в плату.. а дальше?

23:50пожаловаться #12

TN

Timur Nabiulin in Maxwell's Demons

тут вопрос в том, что работа в закрытом корпусе (не герметичном, но и не вентилируемом) и нужно понимание конструктива в принципе - ну ок - в плату.. а дальше?

обдувом с полигонов сдувать

23:51пожаловаться #13

TK

тут вопрос в том, что работа в закрытом корпусе (не герметичном, но и не вентилируемом) и нужно понимание конструктива в принципе - ну ок - в плату.. а дальше?

ну надо к стенке/стенкам тепло проводить от платы

23:51пожаловаться #14

𝔻

Timur Nabiulin

как любая видеокарта

это настольный класс приборов, притом с конвекцией
