2020 December 04

KT

Kirill Trepakov in Deus Volt!
я тут припахался вот допустим классы PWR это силовае VIN, VSENSE после шунта и VOUT после ключа - там клиренс 16mil
источник

AK

Alexandr Kobzev in Deus Volt!
Спасибо за инфу
источник

KT

Kirill Trepakov in Deus Volt!

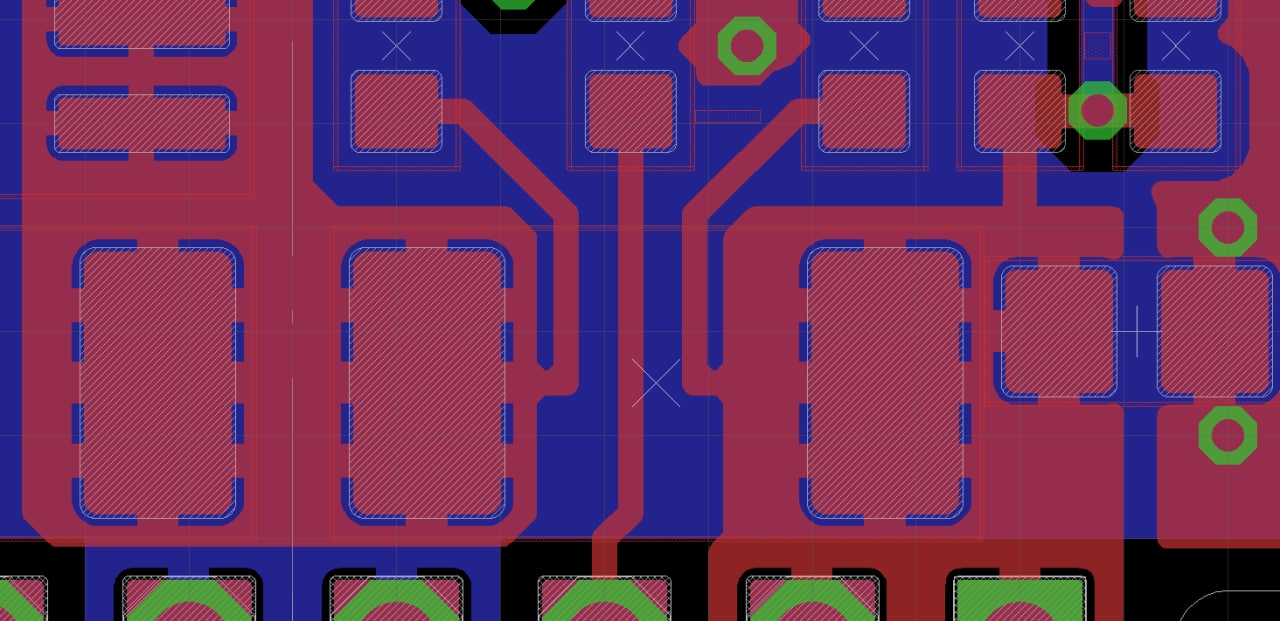

А мне нужно от от шунта провети трейсы к резисторам входа монитора а их нужно точно в нужном месте втыкать
источник

KT

Kirill Trepakov in Deus Volt!
и там зазор да, но не между нетклассами, а между одним классом и его нужно отдельно в дизайнрулз задавать
источник

KT

Kirill Trepakov in Deus Volt!
Вот  про что
источник

KT

Kirill Trepakov in Deus Volt!
Тут зазор 6mil но между same signals

но у неткласса зазор 16mil
источник

RS

Roman Storozhenko in Deus Volt!
Человек-Даук
есть вопрос по stm32: как в F4 одним таймером на двух каналах выдавать разную частоту шима ?
Никак. Частота задается тактовой частотой таймера и порога счета ARR.
Каналы это компараторы которыми можно задать значения при которых канал взведется и сброситься.
источник

D

Dr Zlo in Deus Volt!
Илья
Как-то очень не активно народ поучаствовал... https://t.me/proHardware/297298
Telegram
Che in Deus Volt!
Товарищи, зима близко и Новый Год тоже!
Предлагаю вам поучаствовать в мероприятии, а именно стать Дедом Морозом для кого-то из чата и самому получить подарок.
Участие исключительно добровольное и доступно для обитателей: РФ, РБ, Украины и Казахстана (в остальные страны сложно с доставкой, сорян).

Правила:

1. Вы идете и регистрируетесь в форме, вводите ФИО и адрес куда вам высылать подарок: https://forms.gle/Z7tDT5d1A7oUNSx1A

2. Придумываете подарок (полет фантазии не ограничен), покупаете, упаковываете;

3. Ждете информацию от админа с адресом куда отправлять подарок и собственно идете на почту и отправляете;

4. Отписываетесь @RedCommissary об отправке;

5. Садитесь и ждете когда такой же подарок придет к вам;

6. Идете получаете на почте и радуетесь)))

Регистрация открыта до 3 декабря включительно!!!
Опоздавшие и желающие вскочить на поезд игнорируются, т.к. сроки сжаты и желательно, чтобы люди получили посылки к 25-30 декабря.

Огромная просьба - если вы не уверены, что сможете собрать волю в кулак и…
О, я только увидел мессагу
источник

И

Илья in Deus Volt!
Если кто желает впрыгнуть в уходящий поезд дерзайте, утром будет распределение
источник

Ч

Человек-Даук... in Deus Volt!
Timur Kuanshkaliev
на сколько я понял в ARR задается число до которого таймер ведет счет для всех каналов разом, независимо для каналов одного таймера можно менять заполненность в CCRx. Т.е. разная частота на каналах одного таймера одновременно не возможна
ага, понял.
То бишь софтварно
источник

Ч

Человек-Даук... in Deus Volt!
Roman Storozhenko
Никак. Частота задается тактовой частотой таймера и порога счета ARR.
Каналы это компараторы которыми можно задать значения при которых канал взведется и сброситься.
понял, спасибо.
Тогда прерыванием таймера по сравнению и программно
источник

RS

Roman Storozhenko in Deus Volt!
Человек-Даук
понял, спасибо.
Тогда прерыванием таймера по сравнению и программно
еще один таймер не хочешь настроить?
источник

AK

Alexandr Kobzev in Deus Volt!
Илья
Создай класс, сунь компонент туда и вырубки правило components clearance
сработало, спасибо
источник

Ч

Человек-Даук... in Deus Volt!
Roman Storozhenko
еще один таймер не хочешь настроить?
это не мне, это домашка знакомому
источник

Ч

Человек-Даук... in Deus Volt!
я бы не тратился на таймер
источник

a

aum in Deus Volt!
Владимир Кузнецов
Один раз в корпус, далее только для обслуживания раз в несколько недель - месяцев

По частотам - до 10 МГц
Ради интереса посчитал исходя из предположений, что ширина трассы будет 0.2 мм, а диэлектрик 0.1мм с е=3.5, фронт 10^-8 сек.
Получилось, что если длина соединения менее 15 см, смысла заморачиваться особо нет.
источник
2020 December 05

О

Олег in Deus Volt!
На тему прекрасного - что скажете про такую разводку?  А потом я скажу что это за зверь ))
источник

YG

Yuriy Gerasimov in Deus Volt!
Олег
На тему прекрасного - что скажете про такую разводку?  А потом я скажу что это за зверь ))
Высокочастотное нечто с диф парами?
источник

YG

Yuriy Gerasimov in Deus Volt!
Какой-нибудь цап-ацп?
источник

О

Олег in Deus Volt!
Не, это Intel 2x100Gbps PCIe 4.0 NIC
источник
