2020 December 02

TK

Timur Kuanshkaliev in Deus Volt!
Всем привет!)

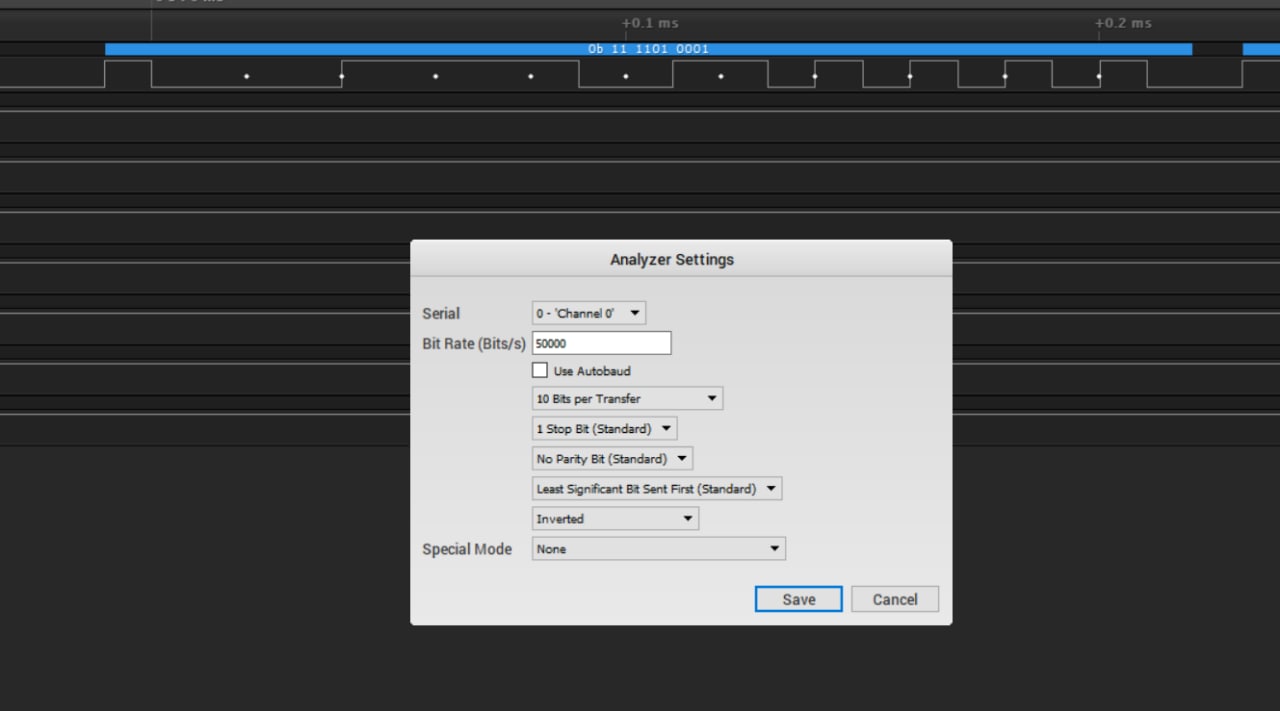

А кто работал с протоколом SBus?
Вроде это инвертированный uart, c 10 битами. Но меня смущает что в логическом анализаторе считывание идет либо по фронту либо в середине (я имею ввиду белые точки)
источник
10:16пожаловаться#1

TK

Timur Kuanshkaliev in Deus Volt!
вопрос, как совместить это с stm32, у нее в даташите нашел только 9 бит
источник
10:17пожаловаться#2

TK

Timur Kuanshkaliev in Deus Volt!
или писать софтовый юарт?
источник
10:18пожаловаться#3

DP

Denis Pavlov in Deus Volt!
sexst
А МК точно нужно ровно 3.3? В большинстве случаев МК может и от  меньшего напряжения кормиться без проблем. Тогда, если у других компонентов нет никаких претензий к питанию, можно просто или понижающий dcdc или LDO с байпассом поставить. Пусть понижают пока напряжение на входе выше условных 3.3В, а потом в байпасс режим переключаются и пропускают питание напрямую с аккумулятора.
У меня в схеме основные потребители - stm32 и esp8266, для такой конфигурации ваш совет подойдёт, возможно я не прав
источник
10:21пожаловаться#4

TK

Timur Kuanshkaliev in Deus Volt!
Timur Kuanshkaliev
Всем привет!)
А кто работал с протоколом SBus?
Вроде это инвертированный uart, c 10 битами. Но меня смущает что в логическом анализаторе считывание идет либо по фронту либо в середине (я имею ввиду белые точки)
снимаю вопрос)
источник
10:22пожаловаться#5

DA

Denis Arshanitsa in Deus Volt!

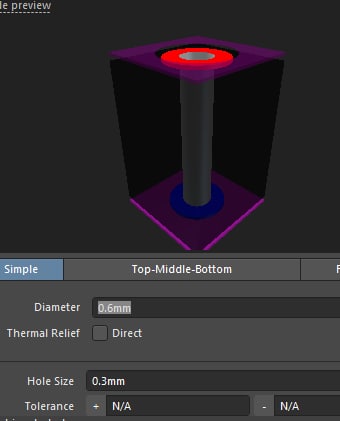

Подскажите, где галочку поставить чтобы при изменении параметров сразу изменялась и изображение?
источник
10:39пожаловаться#6

И

Илья in Deus Volt!
Vit

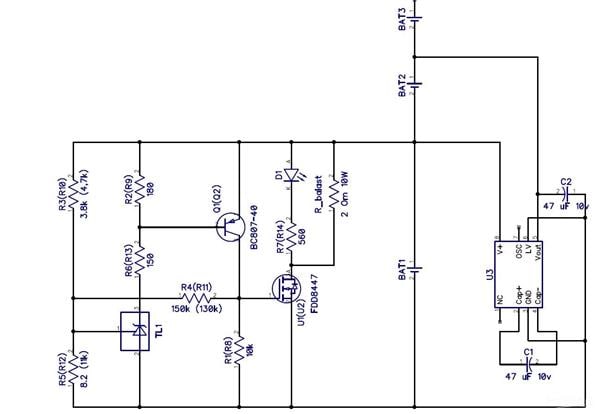

лишнее в тепло. и мелким током выравнивание на lm2662
Классика) Хотя я думал микросхема какая нибудь китайская. Кстати, почему не на емкостях балансир? Насколько понимаю у тебя это для СЭС, а там многие даже единицы ватт пытаются экономить.
источник
10:48пожаловаться#7

V

Vit in Deus Volt!
Илья
Классика) Хотя я думал микросхема какая нибудь китайская. Кстати, почему не на емкостях балансир? Насколько понимаю у тебя это для СЭС, а там многие даже единицы ватт пытаются экономить.
емкости стоят на лм-ке. чисто выравнивание банок. на больших токах емкостные не справляются и идет разбаланс. для сэс.
источник
11:00пожаловаться#8

RS

Roman Storozhenko in Deus Volt!
Denis Pavlov
добрый день, подскажите пожалуйста, как можно сделать стабильную линию 3.3В для питания МК от 18650 акб. В идеале готовые примеры, но и различные статьи по этому поводу тоже не помешали бы. Спасибо
NCP1529
LM1117
источник
11:44пожаловаться#9

DP

Denis Pavlov in Deus Volt!
Roman Storozhenko
NCP1529
LM1117
А при использовании NCP1529, при уменьшении входного напряжения напряжение на выходе будет оставаться постоянным?
источник
11:48пожаловаться#10

RS

Roman Storozhenko in Deus Volt!
Denis Pavlov
А при использовании NCP1529, при уменьшении входного напряжения напряжение на выходе будет оставаться постоянным?
Да, вплоть до 3.4 на литии.
3.4 на литии это около 20% емкости.
Можно снизить питание до 3.0.
источник
11:51пожаловаться#11

DP

Denis Pavlov in Deus Volt!
Roman Storozhenko
Да, вплоть до 3.4 на литии.
3.4 на литии это около 20% емкости.
Можно снизить питание до 3.0.
Хорошо, спасибо большое
источник
11:51пожаловаться#12

И

Илья in Deus Volt!
Roman Storozhenko
Да, вплоть до 3.4 на литии.
3.4 на литии это около 20% емкости.
Можно снизить питание до 3.0.
Лучше ниже 3.45 не разряжать, если хочется, чтобы он служил дольше, чем 500 циклов))
источник
11:54пожаловаться#13

DP

Denis Pavlov in Deus Volt!
Roman Storozhenko
Да, вплоть до 3.4 на литии.
3.4 на литии это около 20% емкости.
Можно снизить питание до 3.0.
еще к вам есть вопрос, скажите пожалуйста, при установке делителя напряжения мы можем менять выходное напряжение, я немного не понимаю, а чтобы получить стабильные 3.3В на выходе, какую нужно использовать конфигурацию? или вообще не нужны резисторы?
источник
12:05пожаловаться#14

И

Илья in Deus Volt!
Denis Pavlov
еще к вам есть вопрос, скажите пожалуйста, при установке делителя напряжения мы можем менять выходное напряжение, я немного не понимаю, а чтобы получить стабильные 3.3В на выходе, какую нужно использовать конфигурацию? или вообще не нужны резисторы?

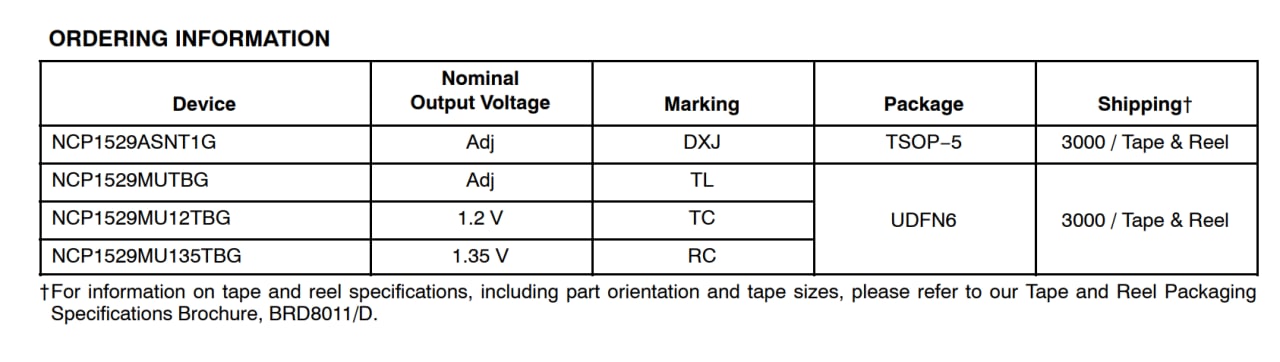

В зависимости от маркировки она может быть и с фиксированным выходным напряжение и с внешним делителем
источник
12:08пожаловаться#15

И

Илья in Deus Volt!

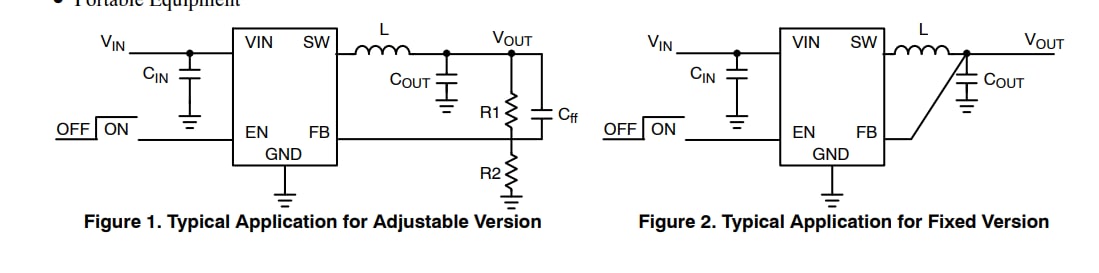

R1 и R2 образуют делитель и задают напряжение нужное
источник
12:09пожаловаться#16

DP

Denis Pavlov in Deus Volt!
Илья
R1 и R2 образуют делитель и задают напряжение нужное
оно не будет зависить от входного?
источник
12:09пожаловаться#17

И

Илья in Deus Volt!
источник
12:10пожаловаться#18

И

Илья in Deus Volt!
Denis Pavlov
оно не будет зависить от входного?
Пока на входе больше, чем на выходе будет, выход будет стабилизирован
источник
12:11пожаловаться#19

И

Илья in Deus Volt!
Вот эта конкретно микросхема требует делитель, вам она и нужна: https://lcsc.com/product-detail/DC-DC-Converters_ON-Semiconductor-ON-NCP1529MUTBG_C231822.html
Lcsc
ON Semiconductor|ON Semiconductor NCP1529MUTBG|DC-DC Converters|LCSC
ON Semiconductor ON Semiconductor NCP1529MUTBG  US$0.75 LCSC electronic components online Power Management ICs DC-DC Converters leaded datasheet+inventory and pricing
источник
12:11пожаловаться#20
