DS
Automotive искать нужно. В тачках бывают аккурат такие задачи с ethernet.
SJA1105 помню, только там 5 mii/rmii, ни одной физики и bga.
SJA1105 помню, только там 5 mii/rmii, ни одной физики и bga.
ага, понял, все хорошо кроме bga. спасибо.
Size: a a a
2020 November 23
DS
хочу с SPE поиграться прост
s
Я бы ещё одну штуку сделал, если будет вторая партия - поставил бы на зелёный светик отдельный резистор, а не через сборку. И на красный тоже тогда. Чтобы не было вырвиглазного зелёного и еле заметного красного.
Номинал сборки менять вообще не вариант, так как больший номинал будет сильно фронты валить.
Номинал сборки менять вообще не вариант, так как больший номинал будет сильно фронты валить.
Сейчас тапками зашвыряете)
Тупой UART прямо на борту программатора - дофига удобная штука. Как в полевых условиях, так и на рабочем месте - один девайс и один usb шнурок. Я со времён st-link 2.1 оценил ещё.
Тупой UART прямо на борту программатора - дофига удобная штука. Как в полевых условиях, так и на рабочем месте - один девайс и один usb шнурок. Я со времён st-link 2.1 оценил ещё.
DR
Сейчас тапками зашвыряете)
Тупой UART прямо на борту программатора - дофига удобная штука. Как в полевых условиях, так и на рабочем месте - один девайс и один usb шнурок. Я со времён st-link 2.1 оценил ещё.
Тупой UART прямо на борту программатора - дофига удобная штука. Как в полевых условиях, так и на рабочем месте - один девайс и один usb шнурок. Я со времён st-link 2.1 оценил ещё.
Так UART там есть
DR
В конфигураторе J-Link'а его включаешь и появляется виртуальный ком-порт
DR
Правда, отваливается JTAG, остаётся только SWD
s
Правда, отваливается JTAG, остаётся только SWD
Ага. У BMP UART вроде как именно сбоку от JTAG. Всякие платы типа роутерных через jtag удобно раскирпичивать и сразу в консоли смотреть что вышло.
DR
Ага. У BMP UART вроде как именно сбоку от JTAG. Всякие платы типа роутерных через jtag удобно раскирпичивать и сразу в консоли смотреть что вышло.
Снизу*
s
Я не про физическое расположение, а про логическое)
DR
А, лол
IF
Это схематическое изображение, а не футпринт. Наверное понятнее когда написано gnd, rx, tx
Вот для этого разьемы и делают по ескд в виде таблицы с номером пина и пустым полем, куда можно напихать названия цепей
РХ
Вот для этого разьемы и делают по ескд в виде таблицы с номером пина и пустым полем, куда можно напихать названия цепей
Так вот именно что не в виде футпринта
AA

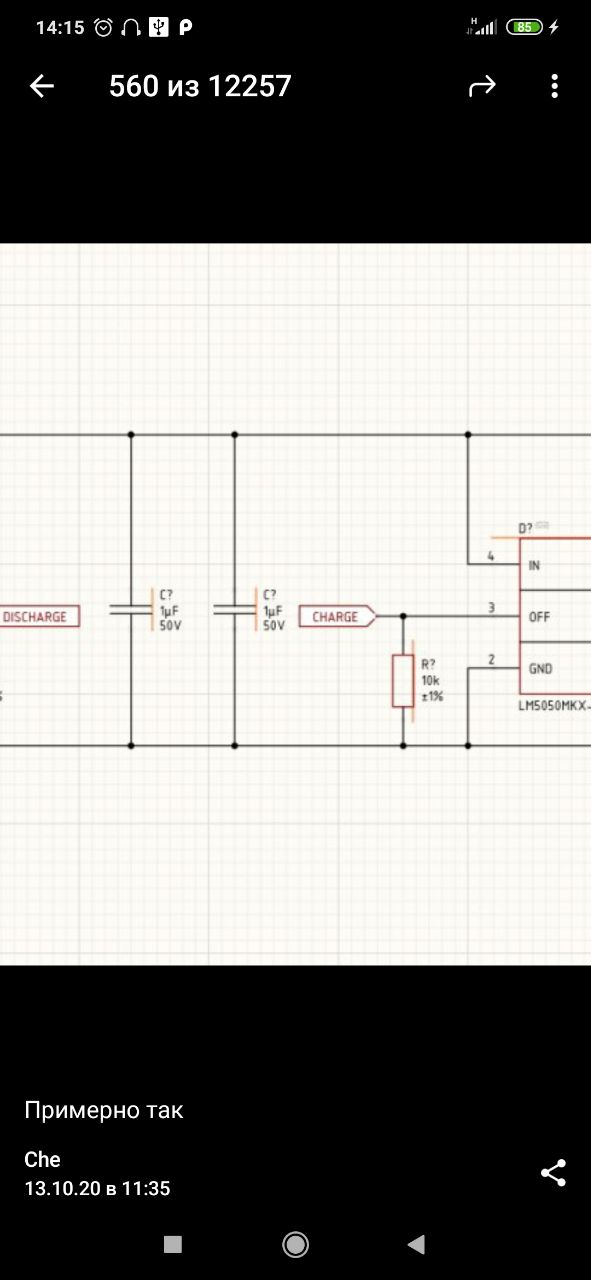

Добрый день ) Увидел здесь кусочек схемы на которой кроме параметра элемента еще есть допуск. Как грамотно добавить это дело в библиотеку ? Пробовал через строку, но тогда она привязана к элементу и при его вращении также вращается 😄 Интересует расположение именно так как на схеме. Вторым значением в параметр пробовал, но оно рядом что не нравится )
AA
VK
Alex Alex
Добрый день ) Увидел здесь кусочек схемы на которой кроме параметра элемента еще есть допуск. Как грамотно добавить это дело в библиотеку ? Пробовал через строку, но тогда она привязана к элементу и при его вращении также вращается 😄 Интересует расположение именно так как на схеме. Вторым значением в параметр пробовал, но оно рядом что не нравится )
Параметром - правильный подход.
VK
>которой кроме параметра элемента еще есть допуск
то ли еще будет :) Культура проектирования диктует еще более насыщенный схематик: для диодов макс. токи и напряжения, например, и прочие прелести.
Ну и конечно размер корпуса для каждого элемента.
то ли еще будет :) Культура проектирования диктует еще более насыщенный схематик: для диодов макс. токи и напряжения, например, и прочие прелести.
Ну и конечно размер корпуса для каждого элемента.
AA
Параметром - правильный подход.
Интересно как это дело реализовано в даном примере. Может есть какой символ переноса строки ?
VK
RV

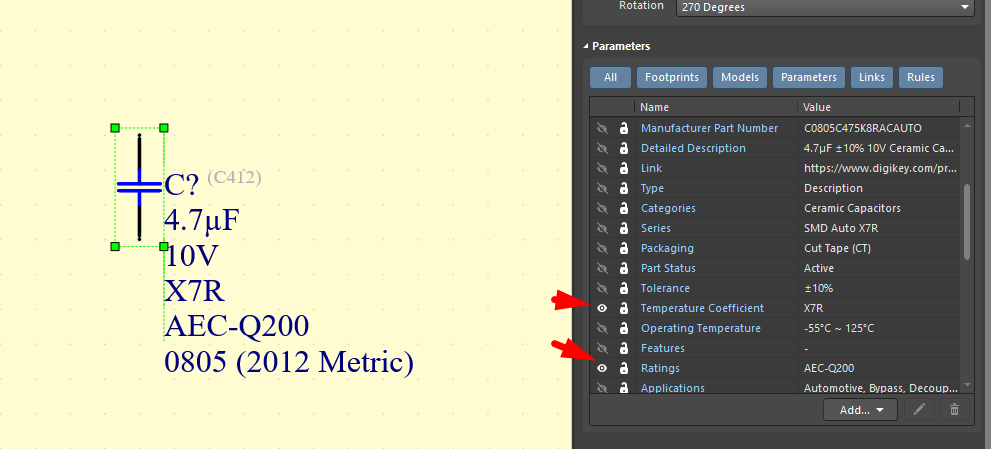

То есть просто параметры и при повороте они все равно на одной прямой?
VK
То есть просто параметры и при повороте они все равно на одной прямой?
ну да
