В fb оу будет пропускать циклы?
Загонять на компаратор, внутренний оу не трогать
Size: a a a
2020 November 20
GG
Ставь шунт в землю, на него ОУ в диф включение, усиленный сигнал на компаратор. На - компаратора сигнал, на + даешь Vref. Вот изменяя Vref тем же делителем будешь изменять ток на выходе
GG

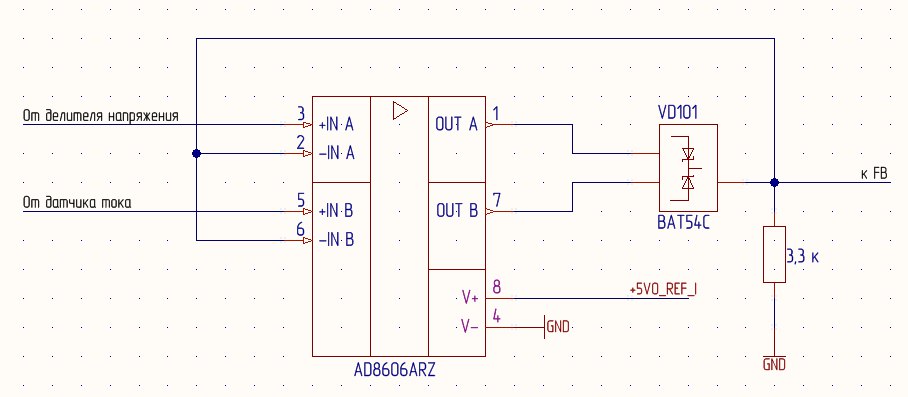

так ?
И
а есть картинка ? я текстом схему не могу в голове нарисовать
гугли "схема CC/CV mode", мне лень рисовать)
И
Либо можешь сделать хитрее и взять сразу микру, которая cc/cv умеет
TN
Да, зинер будет изящнее моей мысли с компаратором
И
Вообще сходу вижу кучу решений, единственное бы отмоделил
И
TN
Ставь шунт в землю, на него ОУ в диф включение, усиленный сигнал на компаратор. На - компаратора сигнал, на + даешь Vref. Вот изменяя Vref тем же делителем будешь изменять ток на выходе
Я не понимаю все же зачем тут компаратор? Ты его как оу включить предлагаешь?
TN
спасибо
ina168 включи в таком режиме
И
ina168 включи в таком режиме
дораха)
GG
дораха)
пиздос как
И
Я не понимаю все же зачем тут компаратор? Ты его как оу включить предлагаешь?
типа 2 компаратора и на внутренний comp пихать, раньше такое на TL494 творили
И
пиздос как

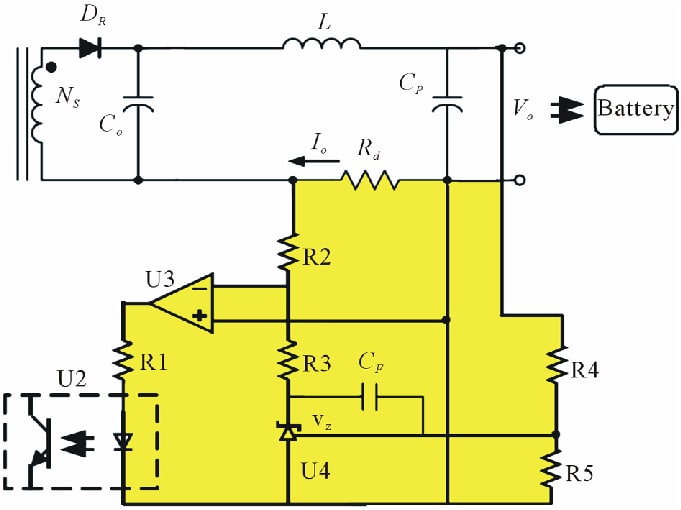

Если дешево, то вон ОУ+TL431, стоит копейки
И
или любой зеннер в принципе с ОУ
TN
типа 2 компаратора и на внутренний comp пихать, раньше такое на TL494 творили
Можно схему, я не раздупляю?
И
я с мобилки, позже найду
И
а не найду
