2020 November 07

V

Vadimatorik in Deus Volt!

Но просто для того, чтобы быть в корпусе 1 на 2 мм.

источник

19:47пожаловаться #1

AK

Alexandr Kobzev in Deus Volt!

Роман Матвеев

Парни, я вижу, что STM32 при выполнении кода из SRAM процентов на 15 экономичнее по энергии, чем при выполнении из Flash.
Отсюда вопрос: как настроить IDE, чтобы код вначале копировался в ОЗУ и в последствии работал из нее?
PS. Я использую SMT32CubeIDE и что-то в настройках найти не смог, гугление пока тоже не дало результат :(

Чем измеряли?

источник

20:30пожаловаться #2

VS

Vladimir Soshenko in Deus Volt!

Роман Матвеев

Парни, я вижу, что STM32 при выполнении кода из SRAM процентов на 15 экономичнее по энергии, чем при выполнении из Flash.
Отсюда вопрос: как настроить IDE, чтобы код вначале копировался в ОЗУ и в последствии работал из нее?
PS. Я использую SMT32CubeIDE и что-то в настройках найти не смог, гугление пока тоже не дало результат :(

Помню, запись во flash у stm32 делается только из функции, которая находится в RAM. Для размещения в RAM указывается атрибут, что-то вроде attribute( ( long_call, section(".data") ) )

Необязательно размещать всю прошивку в RAM, а только то, что занимает большую часть процессорного времени.

источник

20:31пожаловаться #3

РМ

Роман Матвеев... in Deus Volt!

Alexandr Kobzev

Чем измеряли?

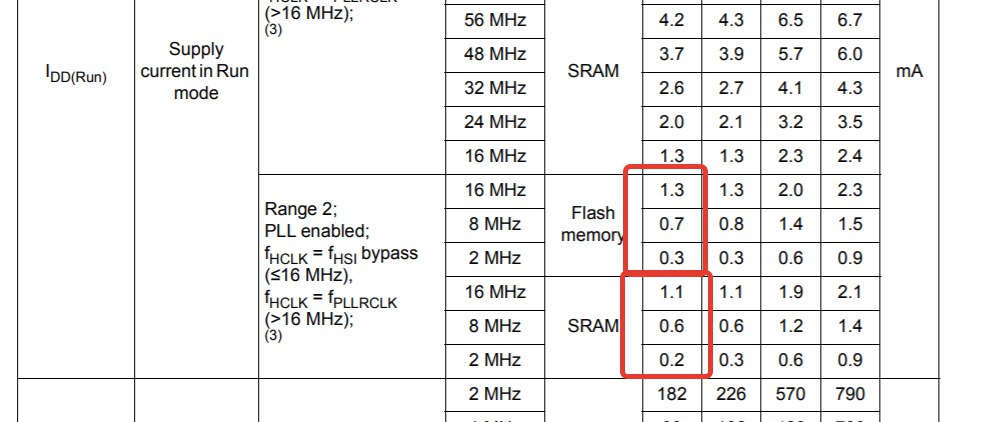

Даташитом. Сейчас скрин пришлю

источник

20:31пожаловаться #4

AK

Alexandr Kobzev in Deus Volt!

Роман Матвеев

Даташитом. Сейчас скрин пришлю

Я не ставлю под сомнение, интересно было, чем такие мелкие токи люди измеряют.

источник

20:31пожаловаться #5

AK

Alexandr Kobzev in Deus Volt!

К тому же там потребление импульсное

источник

20:32пожаловаться #6

РМ

Роман Матвеев... in Deus Volt!

источник

20:32пожаловаться #7

РМ

Роман Матвеев... in Deus Volt!

Alexandr Kobzev

Я не ставлю под сомнение, интересно было, чем такие мелкие токи люди измеряют.

я не углублялся. Но у ST есть плата со встроенным измерителем собственного потребления - STM8L-DISCOVERY
https://www.st.com/en/evaluation-tools/stm8l-discovery.html

STMicroelectronics

STM8L-DISCOVERY - STMicroelectronics

STM8L-DISCOVERY - Discovery kit with STM8L152C6 MCU, STM8L-DISCOVERY, STMicroelectronics

источник

20:33пожаловаться #8

РМ

Роман Матвеев... in Deus Volt!

можно скачать их схемы и посмотреть как они это сделали

источник

20:33пожаловаться #9

VS

Vladimir Soshenko in Deus Volt!

Роман Матвеев

Это не означает, что выполнение из RAM будет меньше тока кушать

источник

20:35пожаловаться #10

РМ

Роман Матвеев... in Deus Volt!

Vladimir Soshenko

Это не означает, что выполнение из RAM будет меньше тока кушать

Не означает? Поясни.

источник

20:36пожаловаться #11

VS

Vladimir Soshenko in Deus Volt!

Это цифры для потребления флэши и RAM при их тактировании. Если код из флэши не читается, это не означает, что она не тактируется

источник

20:37пожаловаться #12

DL

Dima Leonov in Deus Volt!

Alexandr Kobzev

Я не ставлю под сомнение, интересно было, чем такие мелкие токи люди измеряют.

Fluke, офигенный инструмент для этого, меряет до наноампер

источник

20:38пожаловаться #13

DL

Dima Leonov in Deus Volt!

И ещё сглаживающий конденсатор, так точнее измерения получаются

источник

20:39пожаловаться #14

AK

Alexandr Kobzev in Deus Volt!

Dima Leonov

И ещё сглаживающий конденсатор, так точнее измерения получаются

Эм, сомневаюсь, у МК потребление нелинейное, если всё это загладить то, что получится вообще.... Тут нужен очень быстрый АЦП в таком методе, который сам будет поджирать.
Для таких вещей я делал схему, где заряжал конденсатор и разряжал его в потребитель и засекал время, за сколько он разрядится до какого-то напряжения, если уж говорить об измерении потребления для батареечного питания.

источник

20:43пожаловаться #15

DL

Dima Leonov in Deus Volt!

Alexandr Kobzev

Эм, сомневаюсь, у МК потребление нелинейное, если всё это загладить то, что получится вообще.... Тут нужен очень быстрый АЦП в таком методе, который сам будет поджирать.
Для таких вещей я делал схему, где заряжал конденсатор и разряжал его в потребитель и засекал время, за сколько он разрядится до какого-то напряжения, если уж говорить об измерении потребления для батареечного питания.

У нас как раз и меряются импульсные токи, которые сглаживаются кондерлм для большей точности измерения, а флюк потом все это усрелняет

источник

20:45пожаловаться #16

DL

Dima Leonov in Deus Volt!

И все это на микроамперах

источник

20:45пожаловаться #17

DL

Dima Leonov in Deus Volt!

Идея иглы превращать в горки и она работает, а инструмент уже достаточно точно замеряет

источник
