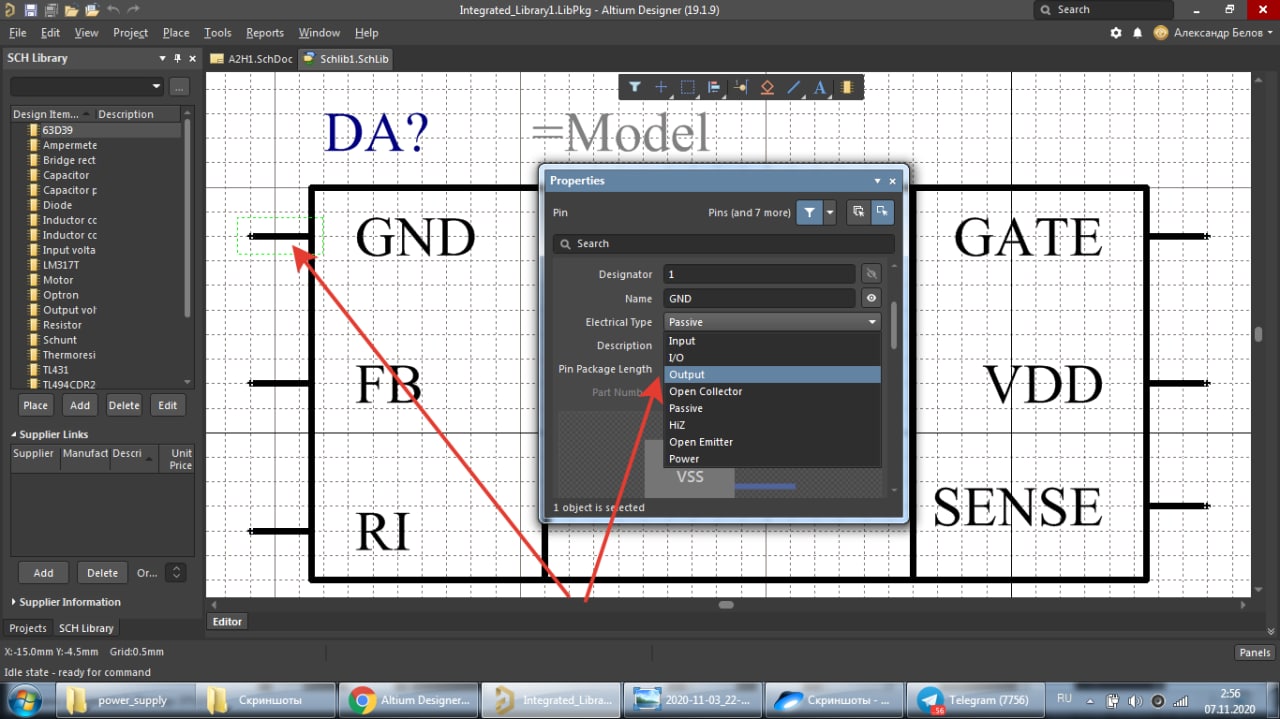

Просто, если ты не понимаешь, что GND это Power, то оно тебе не надо)
AB
В твоем случае лучше никак пока, оставляй пассив
благодарю за помощь. Решил пока пропустить это. Двигаться дальше. Порекомендовали выше уроки Алексея Сабунина посмотреть. Посмотрю попозже.
И
Насколько я могу судить тебе пока лишь рисовалка схем и плат нужна
2020 November 07
AB

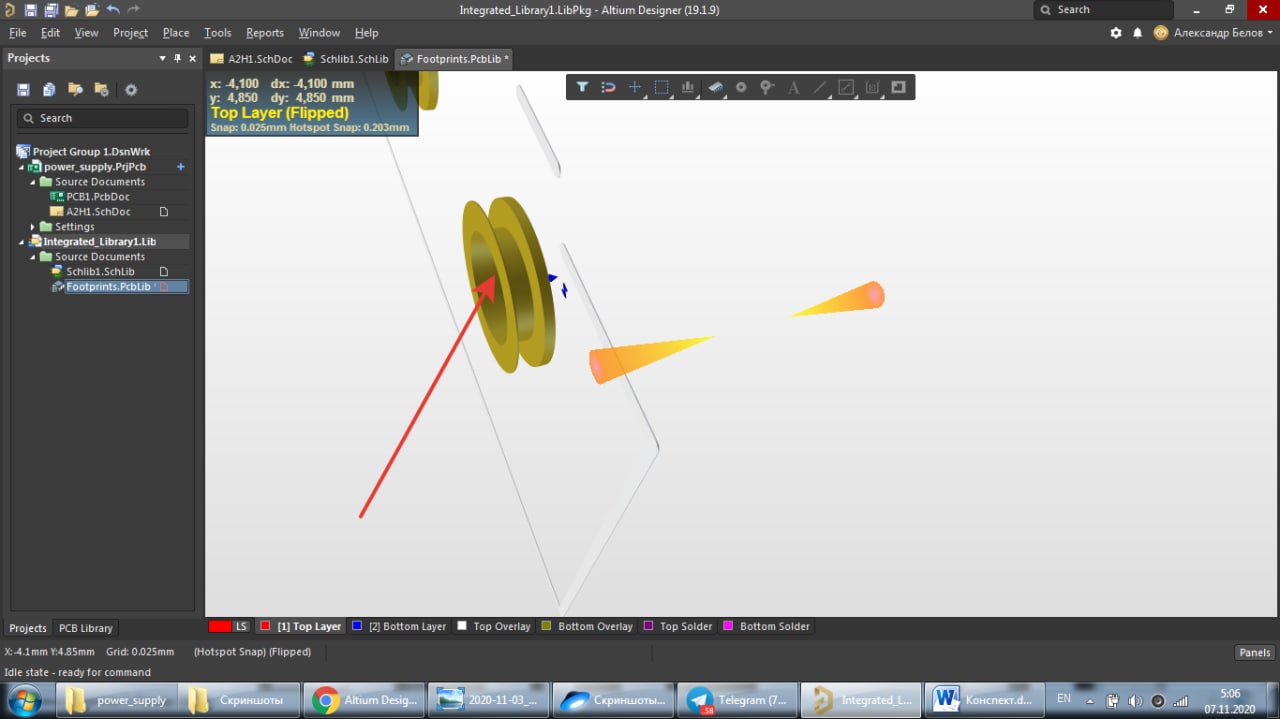

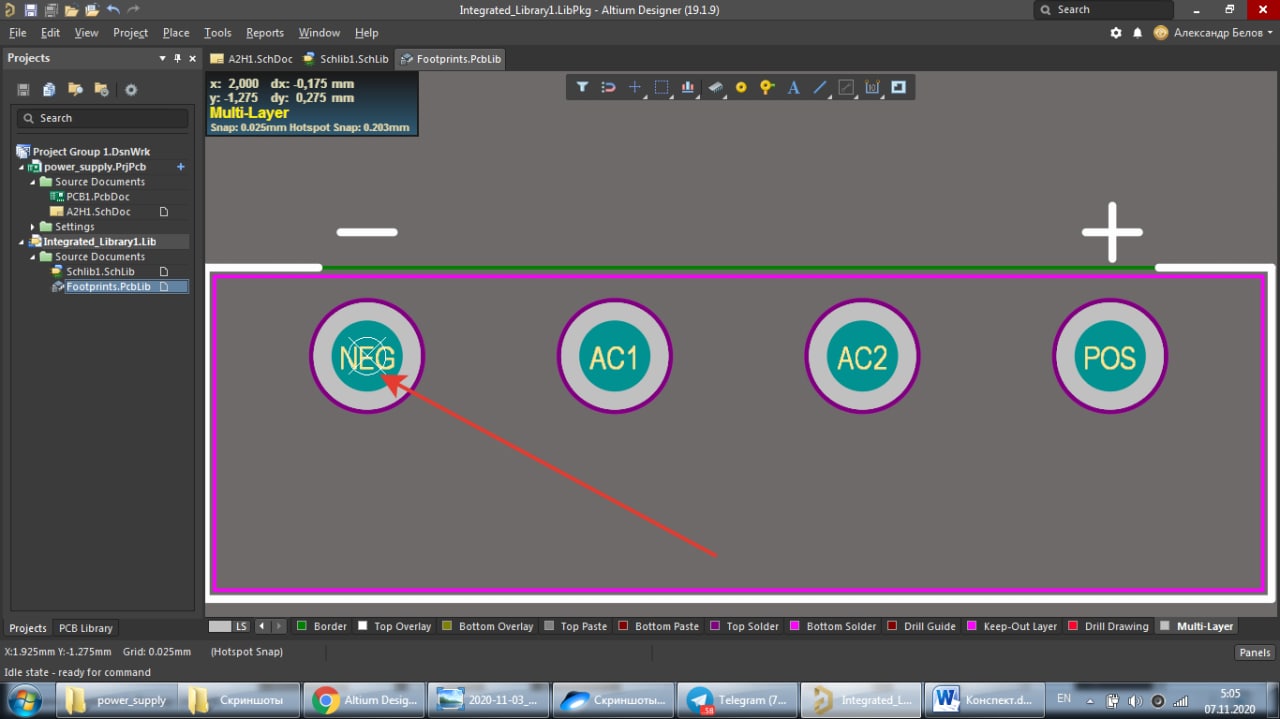

ребята, подскажите пожалуйста, какой взять диаметр отверстия, диаметр контактной площадки? по даташиту диаметр ножки диодного моста 1,3 мм. Еще вопрос: почему в толщина контактной площадки с обеих сторон платы разная? Не нашел ответов в гугле
AB
В
Alex Bel
IPC посмотри
В
VK
Alex Bel
ребята, подскажите пожалуйста, какой взять диаметр отверстия, диаметр контактной площадки? по даташиту диаметр ножки диодного моста 1,3 мм. Еще вопрос: почему в толщина контактной площадки с обеих сторон платы разная? Не нашел ответов в гугле
Толщина разная, поскольку в настройках стекапа толщина меди задана разная (стекап это набор слоев и изоляторов между ними - коров и препрегов - этакий бутерброд).
VK
Alex Bel
ребята, подскажите пожалуйста, какой взять диаметр отверстия, диаметр контактной площадки? по даташиту диаметр ножки диодного моста 1,3 мм. Еще вопрос: почему в толщина контактной площадки с обеих сторон платы разная? Не нашел ответов в гугле
На первых порах можете не лезть в IPC стандарты, не забивайте голову - сделайте отверстие 1.5мм например, чтобы точно влезла ножка.
AB
На первых порах можете не лезть в IPC стандарты, не забивайте голову - сделайте отверстие 1.5мм например, чтобы точно влезла ножка.
Я стал читать документ выше про IPC. Просто жесть. Если отвертсие 1,5 мм, а диаметр контактной площадки какой взять? В документе выше написано как я понял для ноги 1,3 мм взять 2,25 мм. Верно я понял?
В
На первых порах можете не лезть в IPC стандарты, не забивайте голову - сделайте отверстие 1.5мм например, чтобы точно влезла ножка.
А на вторых порах што, либу переделывать? Не понял твой совет. Простая таблица - разобраться и пользоваться
В
Alex Bel
Я стал читать документ выше про IPC. Просто жесть. Если отвертсие 1,5 мм, а диаметр контактной площадки какой взять? В документе выше написано как я понял для ноги 1,3 мм взять 2,25 мм. Верно я понял?
В
Alex Bel
Я стал читать документ выше про IPC. Просто жесть. Если отвертсие 1,5 мм, а диаметр контактной площадки какой взять? В документе выше написано как я понял для ноги 1,3 мм взять 2,25 мм. Верно я понял?
Нога 1,3 круглая, значит смотри левел А. Диаметр отверстия 1,55, диаметр пада 2,25. Ну, я отверстия округляю, те делаю 1,6
В
В
Это форма сечения вывода компонента - круглая, прямоугольная, квадратная
jp
Мне как-то говорили, чтобы не париться к диаметру 0.2 накинуть и все
В
Мне как-то говорили, чтобы не париться к диаметру 0.2 накинуть и все
А если квадратный вывод? Просто зачем эти лишние вопросы, если люди уже подумали и сделали стандарт. К тому же диаметр пада тут нормирован
