Салют. камрады.
Foldback protection дизайнил кто?
Имеется ввиду независимая, не в составе импульсного блока питания.
Нужно много отдельных каналов на среднюю мощу - 15V 3А или около того.
Дорогие решения типа LTC1642 не катят - при большом количестве каналов, получается золотая себестоимость.
Сижу, пыхчу в симуляторе, прорабатываю по кусочкам...
Foldback protection дизайнил кто?
Имеется ввиду независимая, не в составе импульсного блока питания.
Нужно много отдельных каналов на среднюю мощу - 15V 3А или около того.
Дорогие решения типа LTC1642 не катят - при большом количестве каналов, получается золотая себестоимость.
Сижу, пыхчу в симуляторе, прорабатываю по кусочкам...
KT
Переслано от Kirill Trepakov

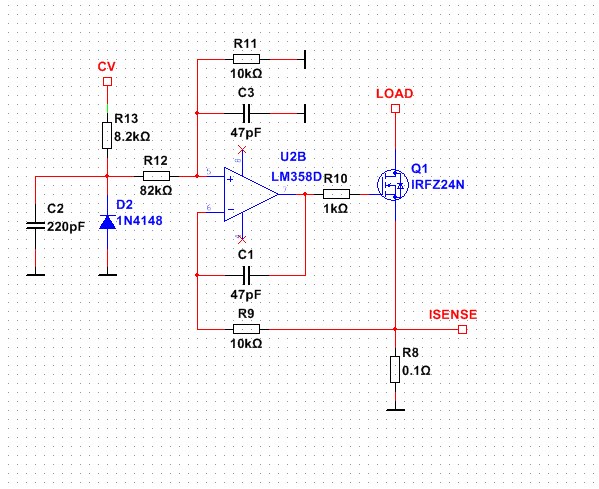

сначала наколхозил электронную нагрузку. Управление 0-5V, 1А на вольт
KT
Переслано от Kirill Trepakov

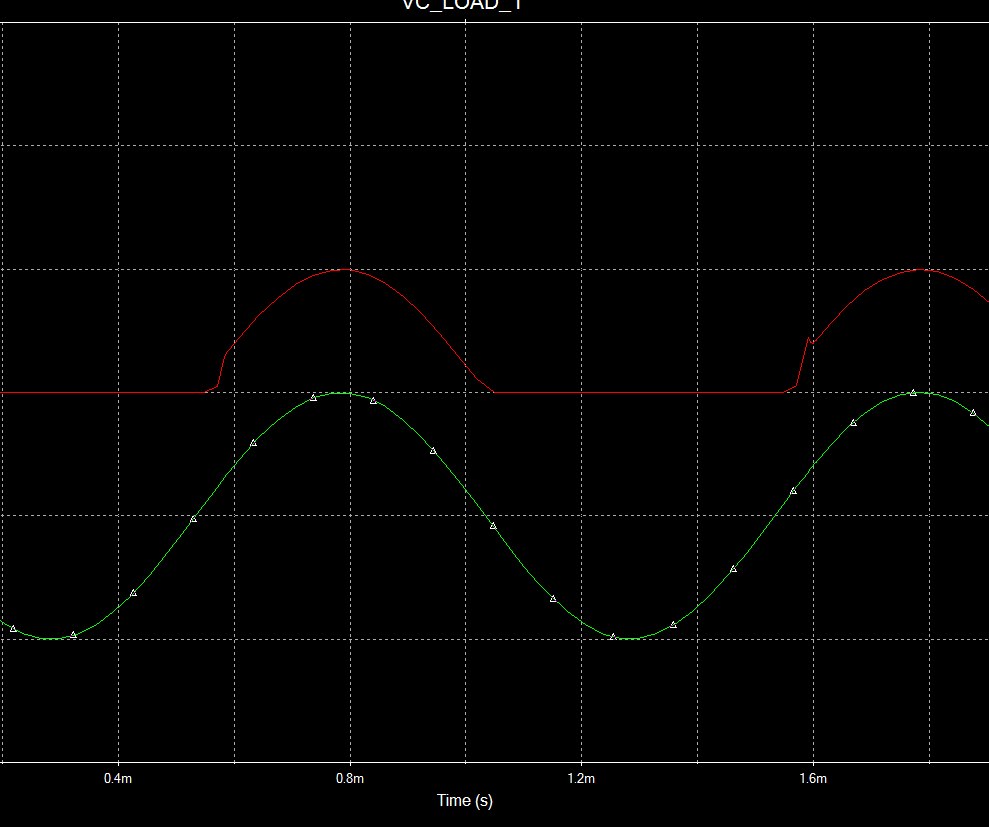

У нагрузки пока есть проблемы со "скорострельностью", но для того чтобы настроить зашиту, хватает.
KT
Переслано от Kirill Trepakov

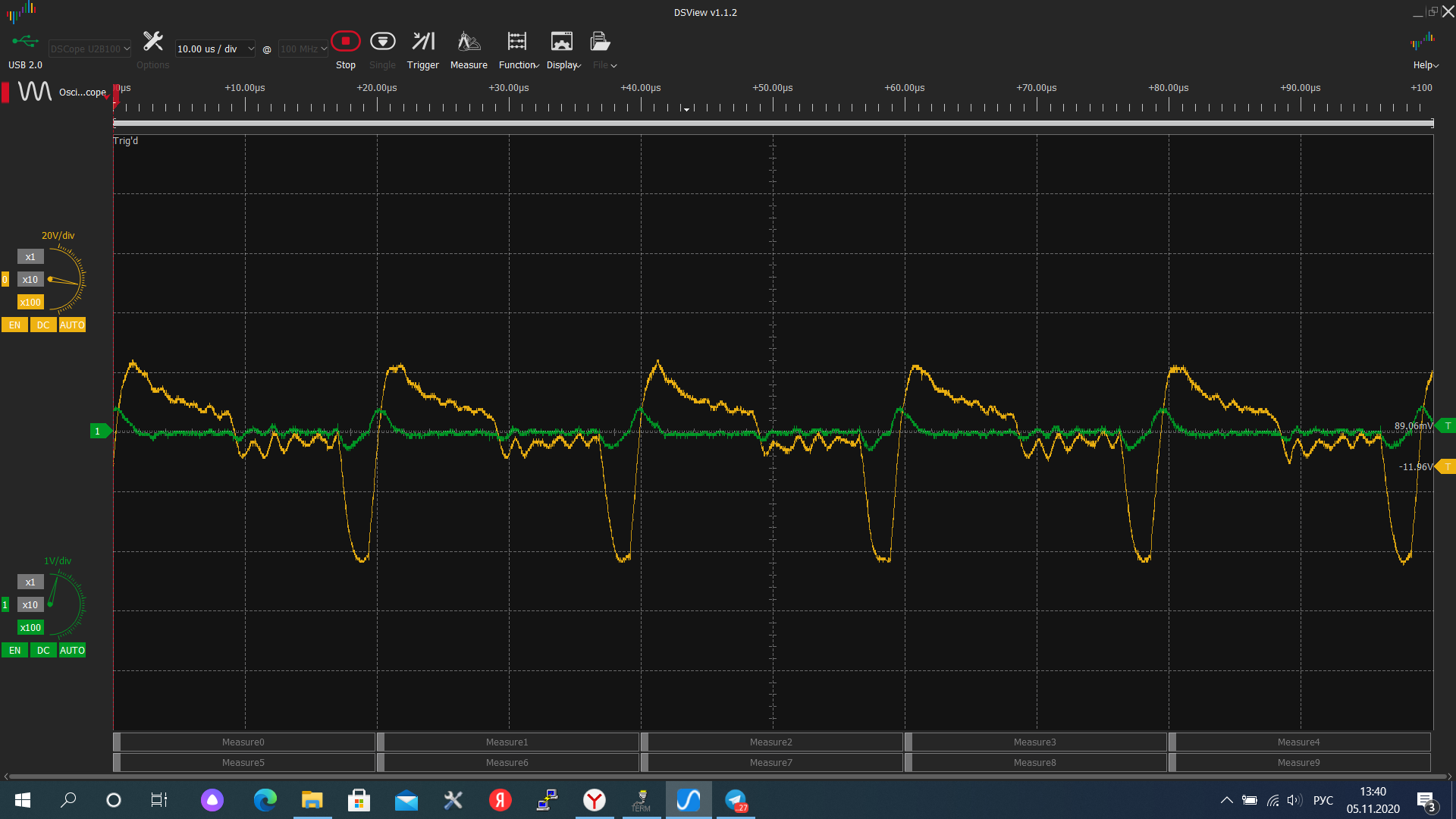

немного "подтормаживает", если CV опускается в минус, там диол клемпит до делителя 1:10 но даже этого хватает для LM358
KT
KT
Переслано от Kirill Trepakov

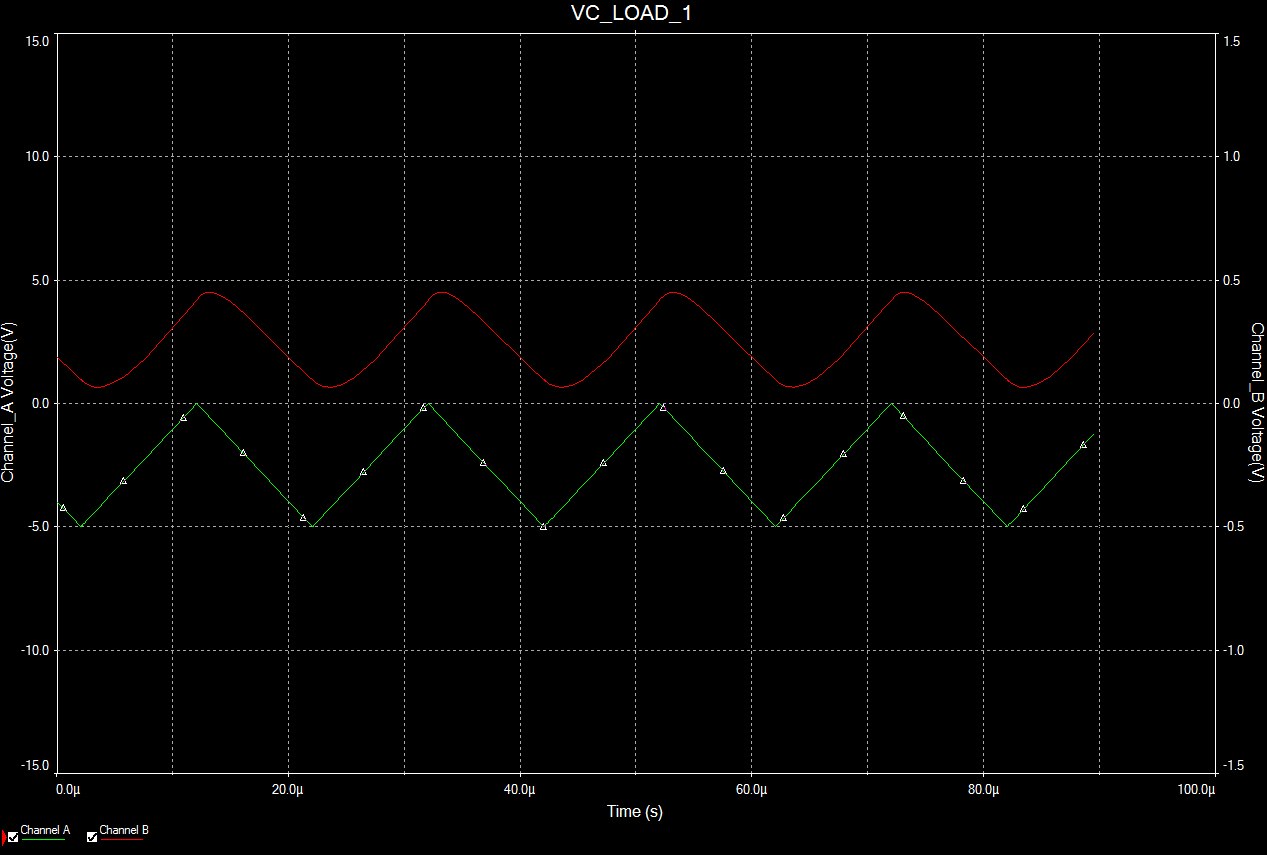

Но на десятках миллисекунд и положительном CV всё в порядке.
KT
Переслано от Kirill Trepakov
Теперь о защите.

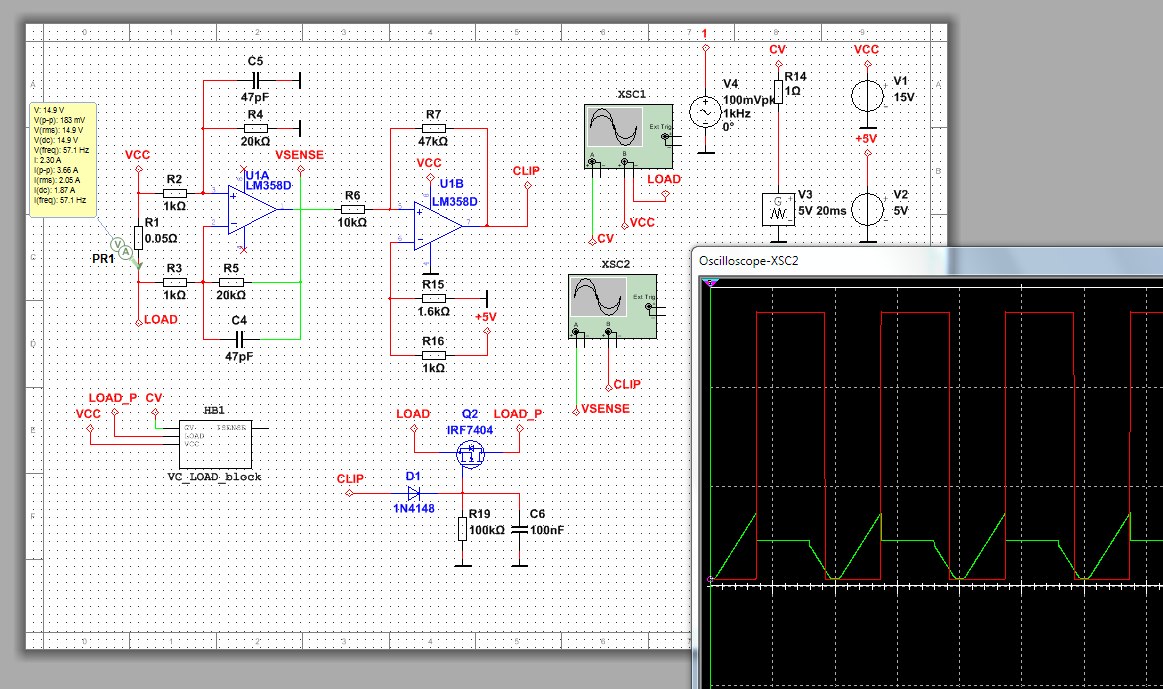

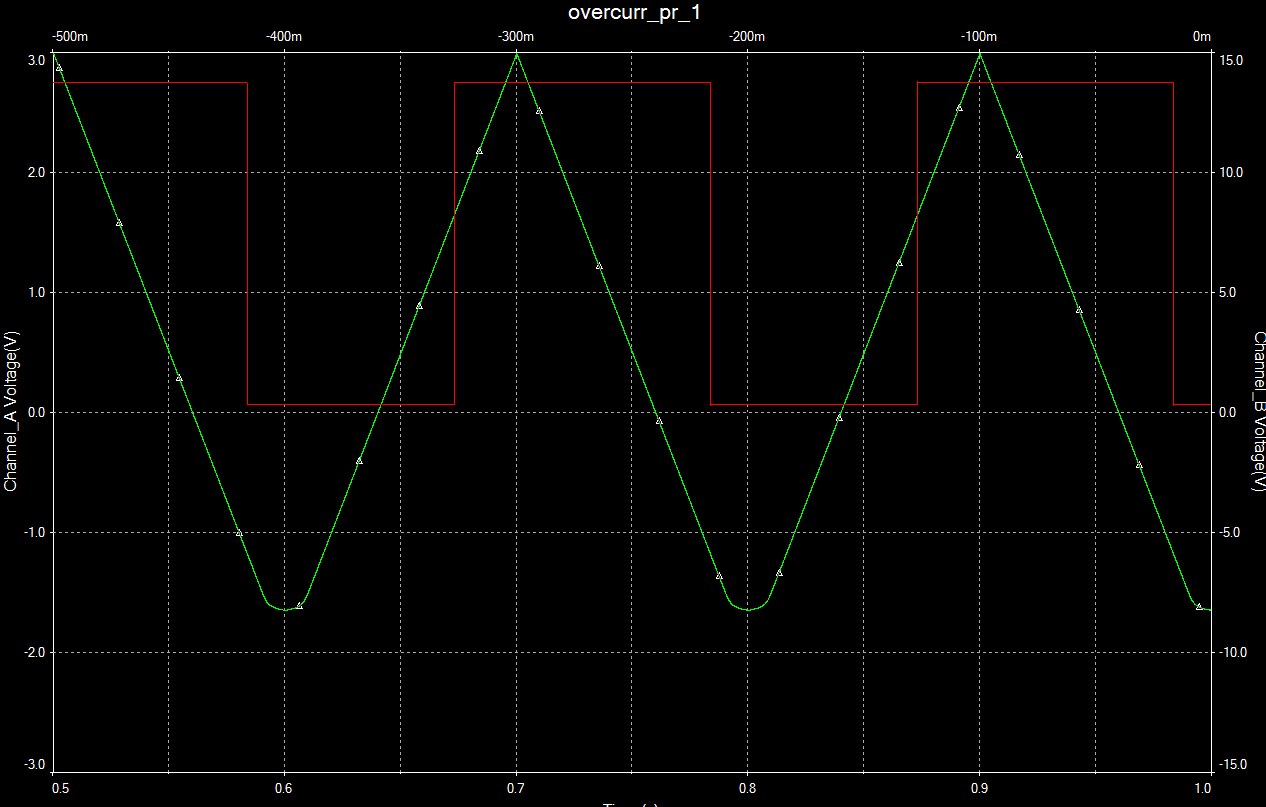

зелёный график - выход усилителя токового монитора, 1V/деление (график смещён вниз на два деления для наглядности).
Красный график - выход компаратора с гистерезисом.
Теперь думаю по поводу установки времён срабатывания и восстановления.
зелёный график - выход усилителя токового монитора, 1V/деление (график смещён вниз на два деления для наглядности).
Красный график - выход компаратора с гистерезисом.
Теперь думаю по поводу установки времён срабатывания и восстановления.
KT
И чешу репу по поводу логики срабатывания и восстановления вкупе с мониторингом выходного напряжения.
KT
Пока вот так. но это промежуточный этап. Выходного напряжения компаратора на LM358 нехватает чтобы полностью закрыть ключ. сцуко.
KT

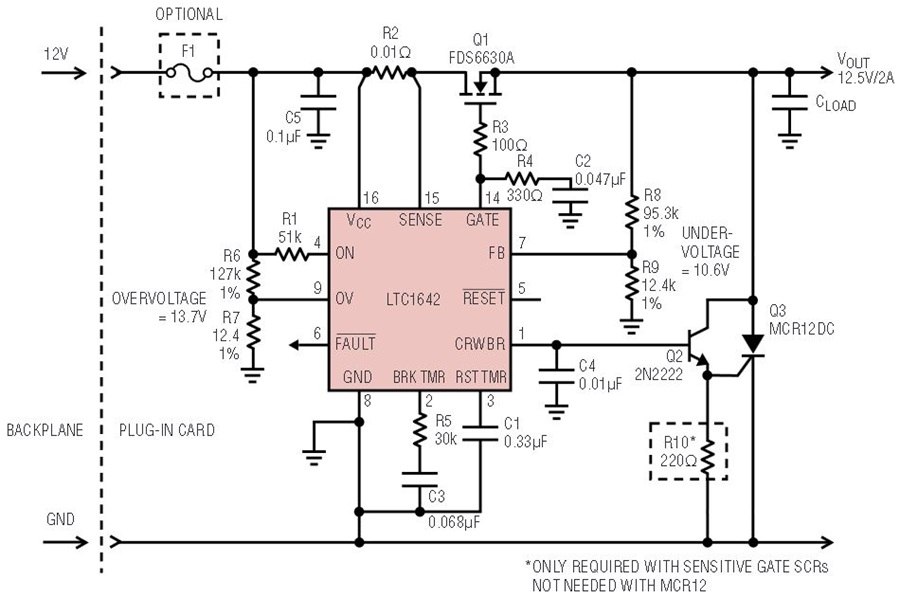

Это конечно. заманчиво. но по цене выходит зашквар и непрохонже (
И
Тиристор...
KT
тиристор там как последнее звено - кроубар. экстренная защита с перегоранием плавкой вставки. мне это не нужно
И
Но почему кстати не мосфет? Можно так же замкнуть и быстрее
KT
Но почему кстати не мосфет? Можно так же замкнуть и быстрее
Не знаю честно ) Видимо есть причины.
Но суть дела не меняет.
Но суть дела не меняет.
OU
Но почему кстати не мосфет? Можно так же замкнуть и быстрее
Может дань памяти раньше этот тип зашиты пременялся широко. Тиристор после предохранителя. Или иза того что достаточно его один раз открыть и он уже пока напряжение до нуля не упадет не закроется.
