NC
Добрый вечер все, кто-нибудь добавил какой-либо дисплей часть, как OLed или 16U2 LCD в MPPT?
Size: a a a
2020 November 03
DR

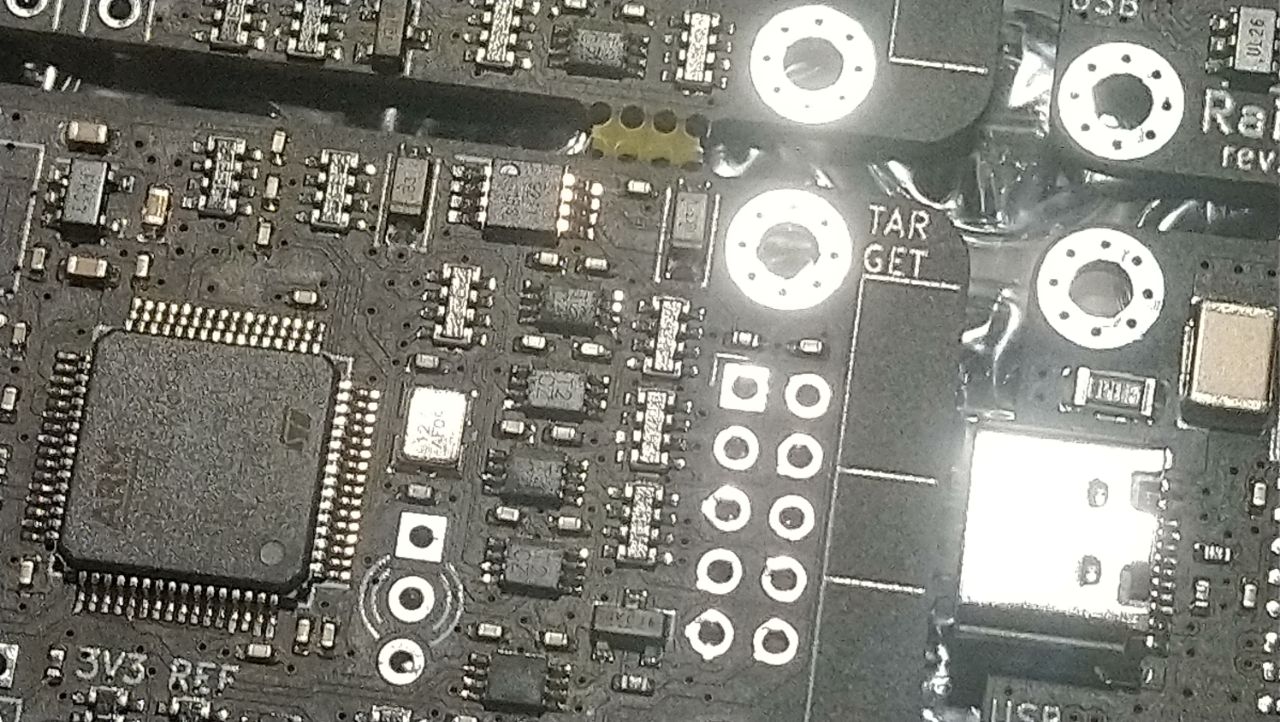

И так, товарищи, пришли собранные платы на jlink! В субботу будет рассылка для тех, кто заказывал без корпуса. С корпусами на следующей неделе ориентировочно.
Чёрные? УХ
KT
И так, товарищи, пришли собранные платы на jlink! В субботу будет рассылка для тех, кто заказывал без корпуса. С корпусами на следующей неделе ориентировочно.
на JLCPCB заказывал?
DR
на JLCPCB заказывал?
Не, в РФ
И
Чёрные? УХ
Матовые)) При чем даже прикольные jlcpcb, более плотная что ли
KT
Ну хз. на фото выглядят довольно всрато.
KT
Под микроскопом ещё глянуть бы на предмет шариков припоя, промывки флюса и др.
RV
@RedCommissary у меня дилема. Для бюджетного проекта частотника лучше использовать готовые модули типа IRAMS10UP60B или все же делать на рассыпухе как в твоих статьях на хабре?
AB

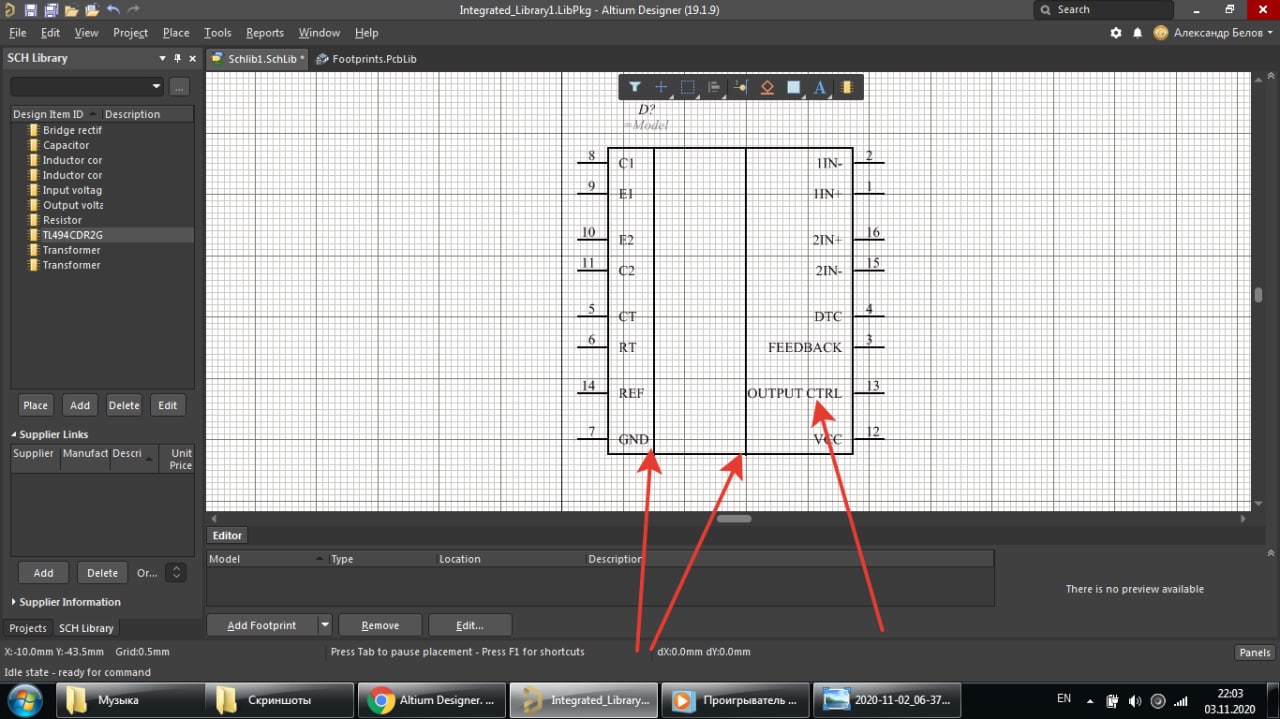

Ребят, можете прокомментировать мою микросхему? Правильно я УГО нарисовал? Илья в видео говорил что центр шириной 15 мм, если названия пинов длинные, то можно увеличить отступ. Урок 2.
RV
Alex Bel
Ребят, можете прокомментировать мою микросхему? Правильно я УГО нарисовал? Илья в видео говорил что центр шириной 15 мм, если названия пинов длинные, то можно увеличить отступ. Урок 2.
Вроде как можно менять ширину полей. Это если конечно не для супер конторы которая делает все по гостам.
AB
Вроде как можно менять ширину полей. Это если конечно не для супер конторы которая делает все по гостам.
хочется сразу учиться нормально все делать. Лучше по ГОСТ делать сразу
RV
Alex Bel
хочется сразу учиться нормально все делать. Лучше по ГОСТ делать сразу
тогда юзай сокращения типа: FB и CTRL
DL
Alex Bel
Ребят, можете прокомментировать мою микросхему? Правильно я УГО нарисовал? Илья в видео говорил что центр шириной 15 мм, если названия пинов длинные, то можно увеличить отступ. Урок 2.
Ну и для эстетики желательно поля делать одинаковой ширины)
И
@RedCommissary у меня дилема. Для бюджетного проекта частотника лучше использовать готовые модули типа IRAMS10UP60B или все же делать на рассыпухе как в твоих статьях на хабре?
А какая мощность? Вообще силовой модуль "диодный мост + 6 ключей" с внешними драйверами обычно дешевле дискрета. Однако если у тебя 5-10А ток, то дешевле взять модуль с уже интегрированными в него драйверами
И
Alex Bel
хочется сразу учиться нормально все делать. Лучше по ГОСТ делать сразу
Зачем что-то делать по ГОСТ? У тебя мачта работать в НИИ за 30к? Просто делай уго таким, чтобы схема читалась и была приятна глазу
RV
А какая мощность? Вообще силовой модуль "диодный мост + 6 ключей" с внешними драйверами обычно дешевле дискрета. Однако если у тебя 5-10А ток, то дешевле взять модуль с уже интегрированными в него драйверами
мощность до 2 кВт, коллеги хотят вкрутить туда какую то дичь за 17$ но я пока не знаю что ответить. Душа горит собрать на транзюках.
И
Alex Bel
Ребят, можете прокомментировать мою микросхему? Правильно я УГО нарисовал? Илья в видео говорил что центр шириной 15 мм, если названия пинов длинные, то можно увеличить отступ. Урок 2.
То тебя устраивает, что у тебя кривой не симметричный УГО?
AB
Зачем что-то делать по ГОСТ? У тебя мачта работать в НИИ за 30к? Просто делай уго таким, чтобы схема читалась и была приятна глазу
у меня на самом деле места устроиться в компанию по разработке электроники
AB
То тебя устраивает, что у тебя кривой не симметричный УГО?
Вашим уроком воспользовался. Как обьяснили, так и сделал.
И
мощность до 2 кВт, коллеги хотят вкрутить туда какую то дичь за 17$ но я пока не знаю что ответить. Душа горит собрать на транзюках.
Имхо на раздельных ключах надёжнее и ремонтопригоднее. По цене надо считать, в принципе можно и дёшево сделать
