Зачем? Есть же Лэпкос с нормальными ферритами, ну или ЧиД на крайний случай
Лэпкос это где?
K
Чувак я с края земли здесь даже чида нет
K
Думал pc40 будет лучше 2000 нм, хер там, ваще не работает почти
И
Konstantin
Чувак я с края земли здесь даже чида нет
Почта России за 200-250 руб довезет
K
Почта России за 200-250 руб довезет
Загуглил лэпкос, спасибо
K
Какие в основном зазоры используются? 0.5?
И
Konstantin
Е30, без зазора ваще
Так у тебя сердечник изначально без зазора. Когда сердечник с заводским зазором, то только в центральном керне он. Тебе лучше всего забить на зазор пока как таковой, измерь Al как выше писал и будет понятно куда двигаться
И
Konstantin
Какие в основном зазоры используются? 0.5?
Зазор считать надо, т.к. он на насыщение влияет
K
Я измерил с зазором из 2 бумажек, по идее 0.2 мм
И
Короче сделай так...
1) Считаешь какое сечение провода нужно для твоего тока
2) Этим проводом мотаешь транс до заполнения окна
3) Дальше раздвигаешь сердечники пока не получишь расчетную индуктивность первички
По сути это будет потолок для твоего сердечника, если будет насыщаться, то или больше сам сердечник брать или частоту увеличивать
1) Считаешь какое сечение провода нужно для твоего тока
2) Этим проводом мотаешь транс до заполнения окна
3) Дальше раздвигаешь сердечники пока не получишь расчетную индуктивность первички
По сути это будет потолок для твоего сердечника, если будет насыщаться, то или больше сам сердечник брать или частоту увеличивать
И
Но опять же... зазор не должен быть неадекватным типа 5 мм))
K
Расчетная индуктивной достигается при расчетном числе витков первички, замерял
K
Весь прикол в том что напряжение в 2 раза меньше
K
Чем расчетнон
K
Ладно, подожду epcos пока доедет
K
Но опять же... зазор не должен быть неадекватным типа 5 мм))
Ты ж в курсе chademo, вроде занимался? Посоветуй материал индуктивность 150 мкгн, 70 А, частота до 15 кгц
И
Konstantin
Ты ж в курсе chademo, вроде занимался? Посоветуй материал индуктивность 150 мкгн, 70 А, частота до 15 кгц
N87 как самый типовой и популярный пойдет
K
N87 как самый типовой и популярный пойдет
Спасибо
K

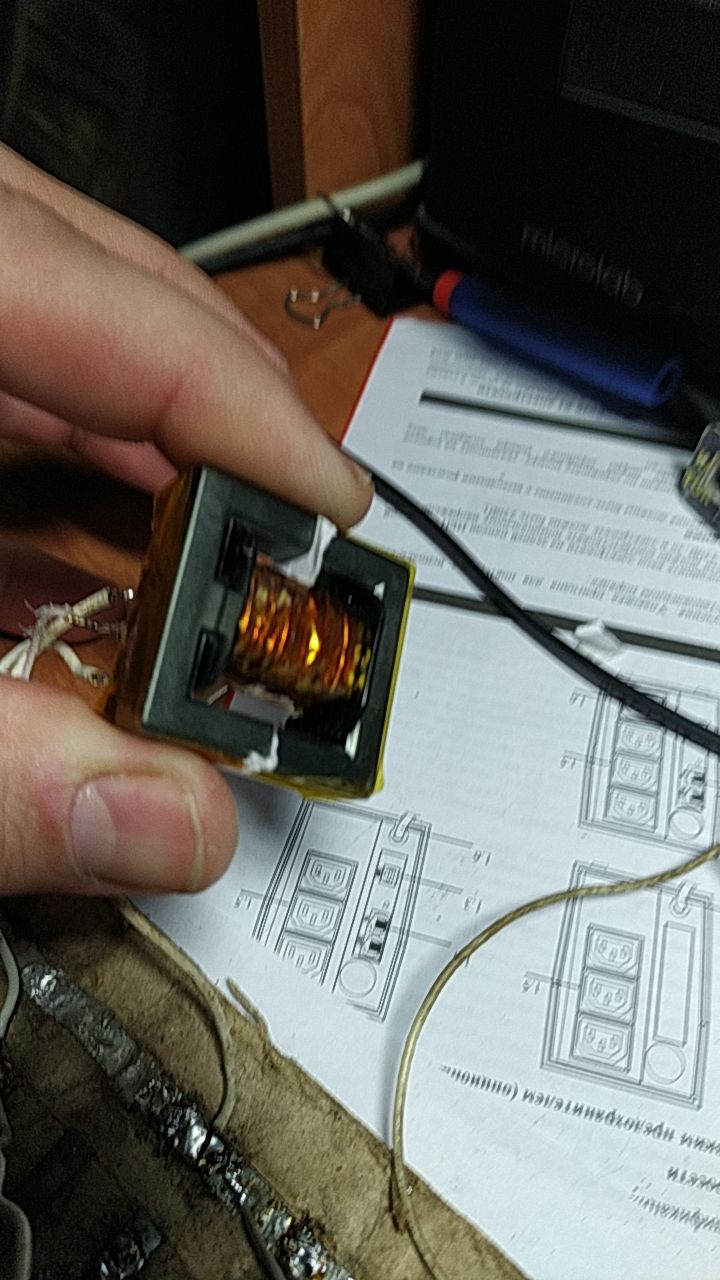

Поставил обратно 2000 нм, напряжение норм, ток норм, но шумит транс. На выходе с транса вот:
