На схеме нарисована какая то дичь
Size: a a a
2020 November 02
K
Fedor Sumkin
Коллектор VT1 в воздухе что ли?\
VK
Fedor Sumkin
Выдаёт уровень с точностью до милливольта( т е должна выдавать). Но получается автогенерация и на выходе вот это
Как заметили выше - странная схема. Объясните, пожалуйста, предполагаемую логику работы?
AA
Fedor Sumkin
Это схема совершенно не похожа на повторитель. У вас положительная частотнозависииая обратная связь. Нужна отрицательная с усилением равным единице.
GB
Alex Artemkin
Это схема совершенно не похожа на повторитель. У вас положительная частотнозависииая обратная связь. Нужна отрицательная с усилением равным единице.
Повторитель, как понимаю, должен был быть на транзисторе, а на ОУ интегратор...
FS
Alex Artemkin
Это схема совершенно не похожа на повторитель. У вас положительная частотнозависииая обратная связь. Нужна отрицательная с усилением равным единице.
Да действительно, изначально была положительная ОС , но амплитуда помехи была ещё выше , в нынешнем варианте она уменьшилась в 2 раза. Насколько это правильное решение не знаю
FS
Grzegorz Brzęczyszczykiewicz
Повторитель, как понимаю, должен был быть на транзисторе, а на ОУ интегратор...
Да , подразумевалось так
FS
Как заметили выше - странная схема. Объясните, пожалуйста, предполагаемую логику работы?
С цап приходит сигнал с шагом 1 Милли вольт , с выхода схемы он должен повторяться по напряжению, это т з.
И
Fedor Sumkin
С цап приходит сигнал с шагом 1 Милли вольт , с выхода схемы он должен повторяться по напряжению, это т з.
В LTspice схему собери свою для начала. С3 и так огромный, куда его увеличивать)
VK
Fedor Sumkin
С цап приходит сигнал с шагом 1 Милли вольт , с выхода схемы он должен повторяться по напряжению, это т з.
Так, а water channel - это что? На том конце что?
Источник тока? Просто подтяжка некая?
>он должен повторяться по напряжению
Как выше верно заметили, у вас не повторитель, а черти-что на схеме :)
Как минимум на месте С1 должен стоять резистор, но также вызывает вопрос номинал С3 и выбор очень странного включение опампа.

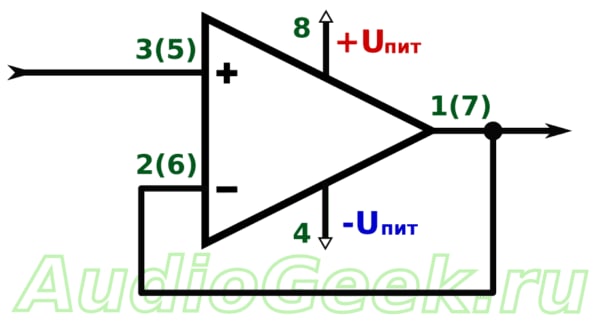

Повторитель на ОУ выглядит так
Источник тока? Просто подтяжка некая?
>он должен повторяться по напряжению
Как выше верно заметили, у вас не повторитель, а черти-что на схеме :)
Как минимум на месте С1 должен стоять резистор, но также вызывает вопрос номинал С3 и выбор очень странного включение опампа.
Повторитель на ОУ выглядит так
А
с water channel на коллектор вода подается?
FS
В LTspice схему собери свою для начала. С3 и так огромный, куда его увеличивать)
Протеус подойдёт ?
FS
Так, а water channel - это что? На том конце что?
Источник тока? Просто подтяжка некая?
>он должен повторяться по напряжению
Как выше верно заметили, у вас не повторитель, а черти-что на схеме :)
Как минимум на месте С1 должен стоять резистор, но также вызывает вопрос номинал С3 и выбор очень странного включение опампа.
Повторитель на ОУ выглядит так
Источник тока? Просто подтяжка некая?
>он должен повторяться по напряжению
Как выше верно заметили, у вас не повторитель, а черти-что на схеме :)
Как минимум на месте С1 должен стоять резистор, но также вызывает вопрос номинал С3 и выбор очень странного включение опампа.
Повторитель на ОУ выглядит так
Да, упустил этот момент, на том конце + 12в
VK
Fedor Sumkin
Да, упустил этот момент, на том конце + 12в
Напрямую с источника? Ну дык тогда вообще дичь.
у вас на С1 всегда и будет эти +12В.
у вас на С1 всегда и будет эти +12В.
FS
Напрямую с источника? Ну дык тогда вообще дичь.
у вас на С1 всегда и будет эти +12В.
у вас на С1 всегда и будет эти +12В.
Да как бы нет, там нужный мне по параметрам сигнал, только осцилляция вот эта мешает, вопрос : как возникает и как бороться с паразитной автогенерацией
VK
Fedor Sumkin
Да как бы нет, там нужный мне по параметрам сигнал, только осцилляция вот эта мешает, вопрос : как возникает и как бороться с паразитной автогенерацией
Если у вас на water channel источник напряжения, то у вас всегда будет там +12В.
Если там источник тока или в упрощенном виде тупо подтяжка до +12В - то вопрос открытый.
Мне кажется, вам действительно стоит поиграться с симулятором и полистать статьи или книги по применению опампов.
Если там источник тока или в упрощенном виде тупо подтяжка до +12В - то вопрос открытый.
Мне кажется, вам действительно стоит поиграться с симулятором и полистать статьи или книги по применению опампов.
VK
Вот выкладывали как-то.
FS
Если у вас на water channel источник напряжения, то у вас всегда будет там +12В.
Если там источник тока или в упрощенном виде тупо подтяжка до +12В - то вопрос открытый.
Мне кажется, вам действительно стоит поиграться с симулятором и полистать статьи или книги по применению опампов.
Если там источник тока или в упрощенном виде тупо подтяжка до +12В - то вопрос открытый.
Мне кажется, вам действительно стоит поиграться с симулятором и полистать статьи или книги по применению опампов.
Да подтяжка конечно, не источник
