Size: a a a

2020 October 22

В

Владимир in Deus Volt!
Krasmah
Так а чем паять то, только в печи что ли, или феном приемлимо ? :)
Феном норм имхо. Кстати, когда работал на военке у нас монтажницы паяли паяльниками, но у них были подогревочные столики специальные, на которых капы предварительно подогревались. То есть она берёт со столика и быстро паяет, есть такое решение)
источник

IF

Imya Familiev in Deus Volt!
Imya Familiev

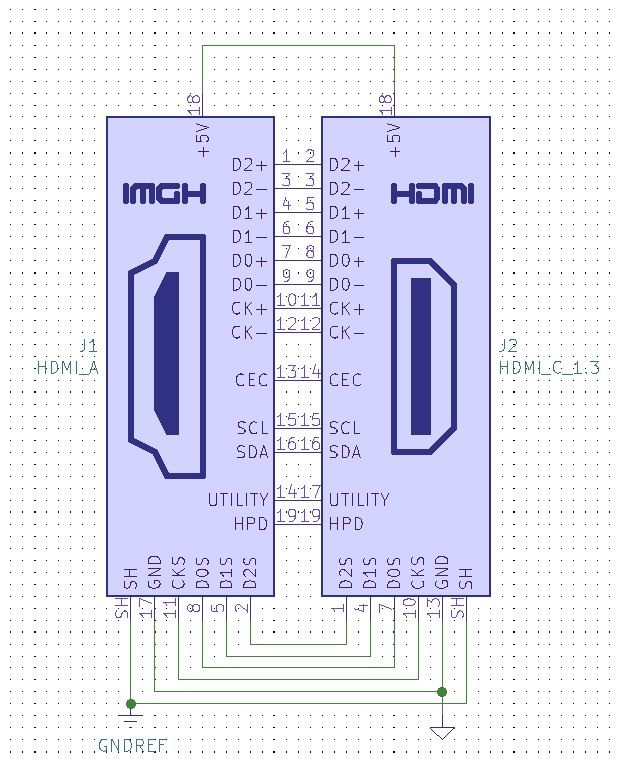

посоны, делаю переходник HDMI-HDMI mini (папа папа), я все пральна сделал? Не надо ничего перекрещивать?
жесть какая, на стоках не существует фирменных MALE hdmi разъемов на плату, только алиэкспресс
источник

В

Владимир in Deus Volt!
Krasmah
Конечно паяльники, сидят 20 монтажниц с двумя паяльниками и используя технику парных мечей, ой, парных паяльников собирают разного калибра военную текнику со сроком службы дофига лет =)
Столики!
источник

В

Владимир in Deus Volt!
Krasmah

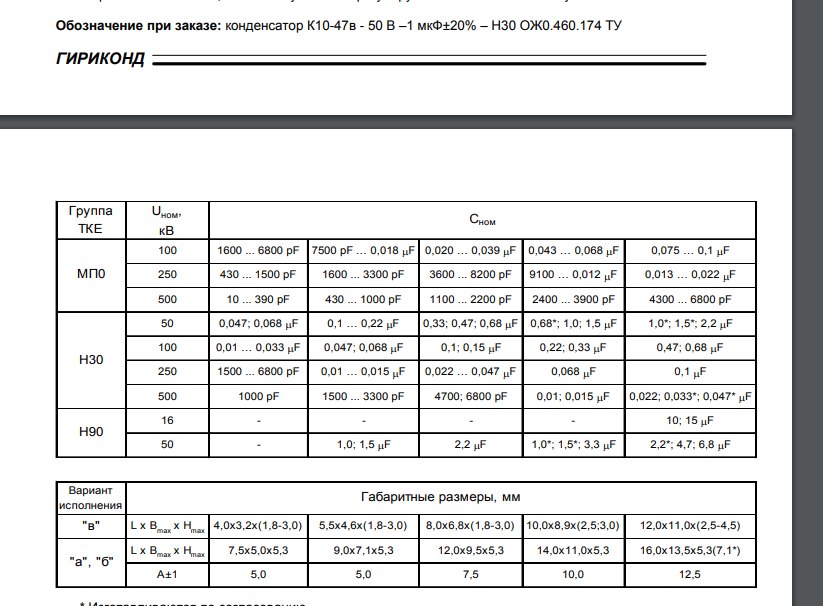

в одном моём устройстве было 18 конденсаторов размером 12х11 мм, 50 В 2.2 мкФ
Только Российский кап на такой номинал может быть такого размера)
источник

RS

Roman Storozhenko in Deus Volt!
Владимир
Только Российский кап на такой номинал может быть такого размера)
Российские процессоры самые большие в мире!!!!1111
источник

K

Krasmah in Deus Volt!
Roman Storozhenko
Российские процессоры самые большие в мире!!!!1111
Прочитал голосом товарища Саахова :)
источник

V

Vadimatorik in Deus Volt!
Вопрос от новичка по ПЛИС.
1. Создал проект (ALTERA Cyclone IV EP4CE6E22C8N)
2. Создал файл system verelog
3. Написал минимально корректный код
4. Выбрал файл как основной в проекте

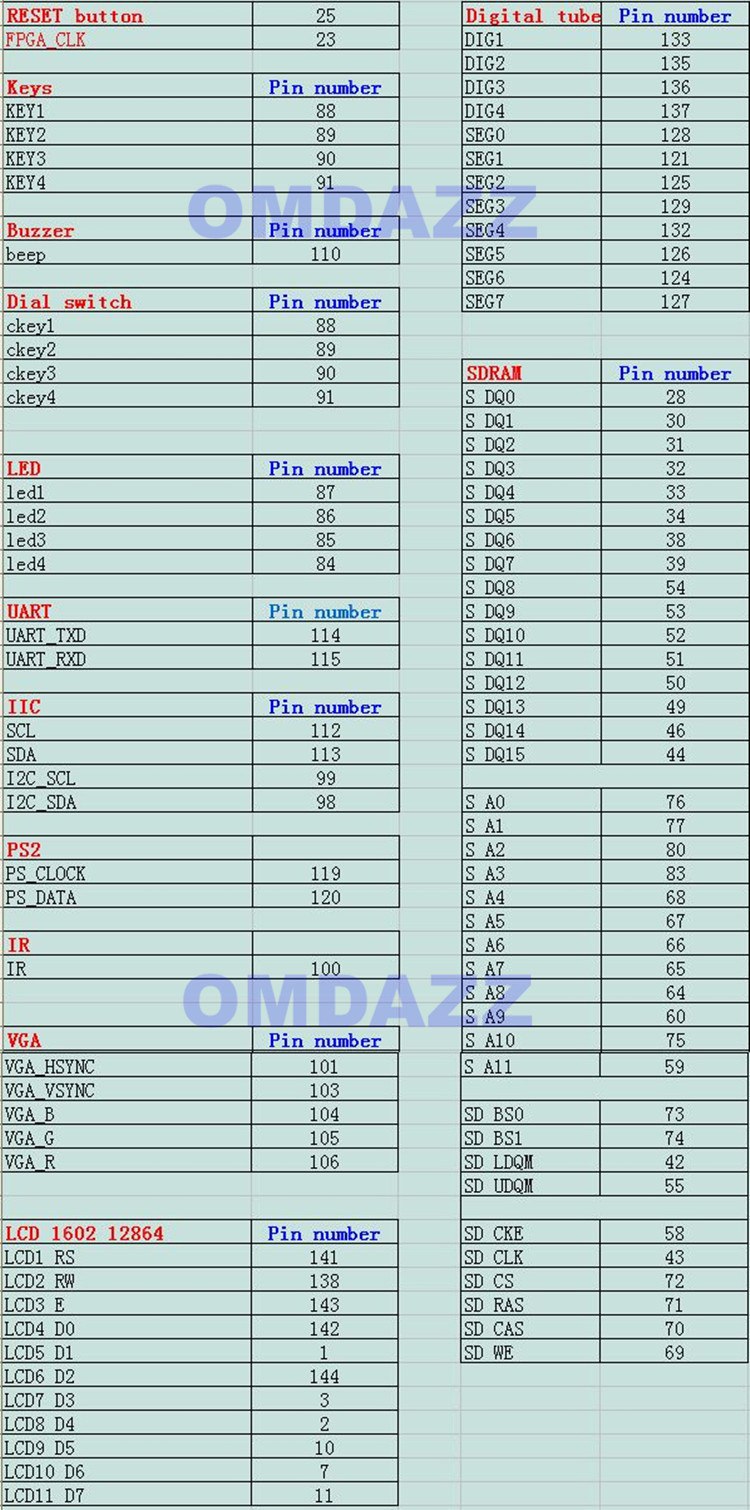

5. В соответствии с описанием платы настроил выводы.

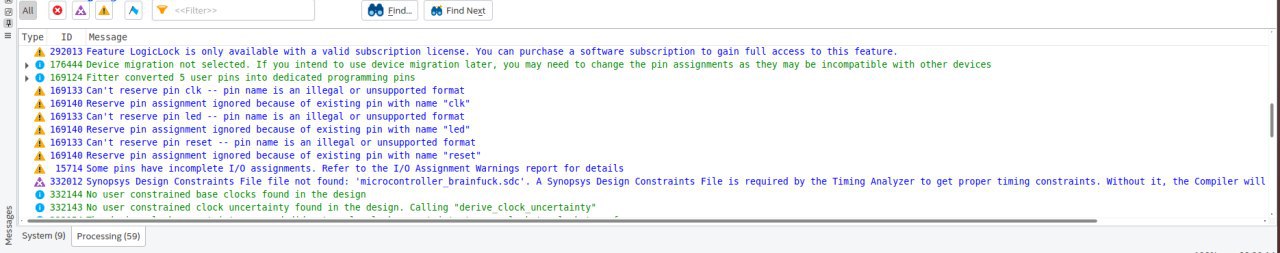

Получаю предупреждения.
Ну и сверху вопрос, как показать САПР-у, что вывод clk у меня - тактовый сигнал 50 МГц?
источник

V

Vadimatorik in Deus Volt!
Переслано от Vadimatorik
источник

V

Vadimatorik in Deus Volt!
Переслано от Vadimatorik
источник

V

Vadimatorik in Deus Volt!
источник

V

Vadimatorik in Deus Volt!

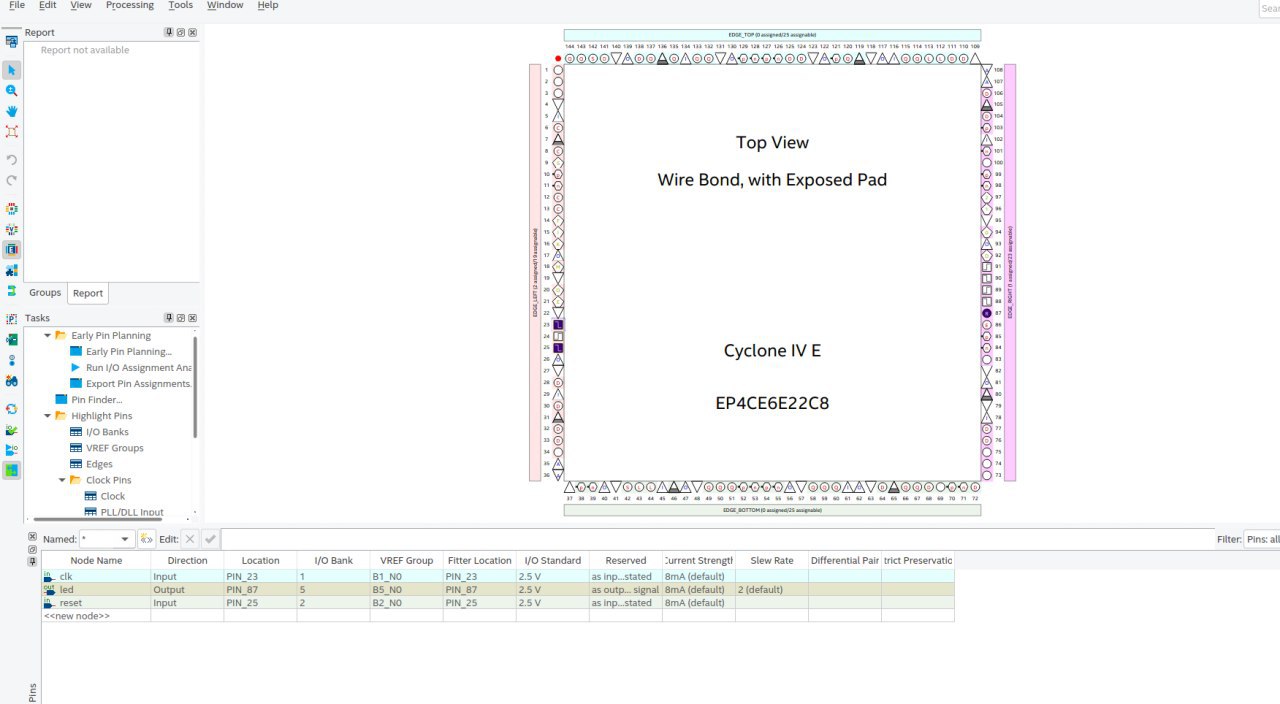

Может как-то надо еще связать неявно выводы в блоке и в конфигурации корпуса?... А то на вид все настроено, а пишет, что нет.
источник

DM

Dmitrii Malenda in Deus Volt!
Vadimatorik
Переслано от Vadimatorik
1 ) на варнинги можно пока забить
2) если у тебя плиска будет взаимодействовать с внешним миром на уровне 3,3в - тогда тебе надобно поправить входы и выходы на тут на 3.3В
3) Проверь чтоб у тебя неиспользованные пины были настроены как as input  tristated  - это в общих настройках делается
источник

И

Илья in Deus Volt!
Василий
Ебатеньки наркоманы
источник

RS

Roman Storozhenko in Deus Volt!
Василий

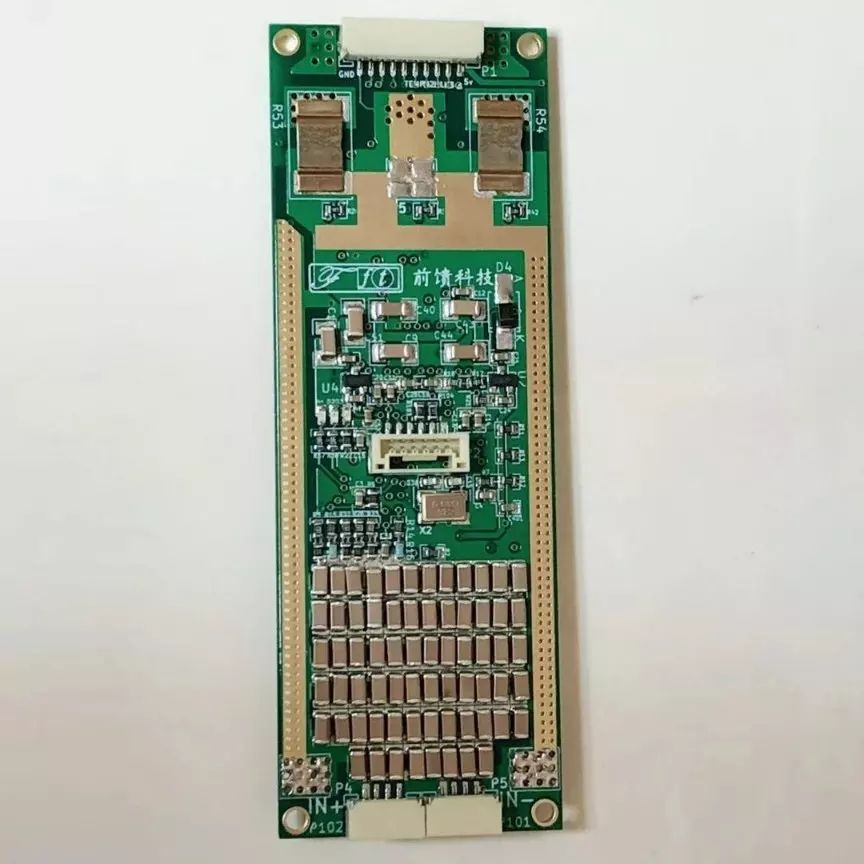

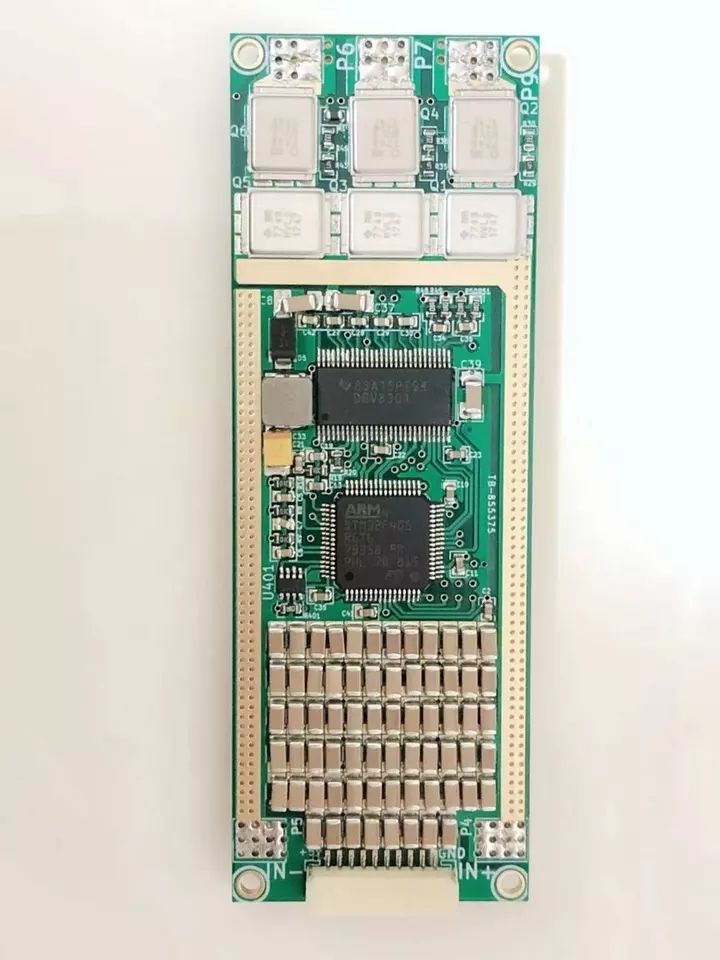

Что скажете про этот десигн ?
Похоже на мобилу из 95го
источник

И

Илья in Deus Volt!
Владимир
У нас было, помыли водой, плохо просушили, херак-херак лаком. Потом приходят отказы какие-то, отчего же они оО? Под лаком он не досохнет блеать)
Воооо, попадал на такое тоже. Приходили платы на ремонт - лак целый, все целое, а под лаком дорожки сгнили с падами
источник

IF

Imya Familiev in Deus Volt!
bye
источник

V

Vadimatorik in Deus Volt!
Dmitrii Malenda
1 ) на варнинги можно пока забить
2) если у тебя плиска будет взаимодействовать с внешним миром на уровне 3,3в - тогда тебе надобно поправить входы и выходы на тут на 3.3В
3) Проверь чтоб у тебя неиспользованные пины были настроены как as input  tristated  - это в общих настройках делается
Спасибо. Там, как оказалось, надо просто снять в колонке Reserved все опции.
источник

V

Vadimatorik in Deus Volt!
Просто вдруг кто будет читать. Понадобится
источник

DM

Dmitrii Malenda in Deus Volt!
Vadimatorik
Спасибо. Там, как оказалось, надо просто снять в колонке Reserved все опции.
ага, по моему с тарых версия квартуса - не было этой фишки
источник

V

Vadimatorik in Deus Volt!
Это самая последняя версия...
источник
