2020 October 18
A

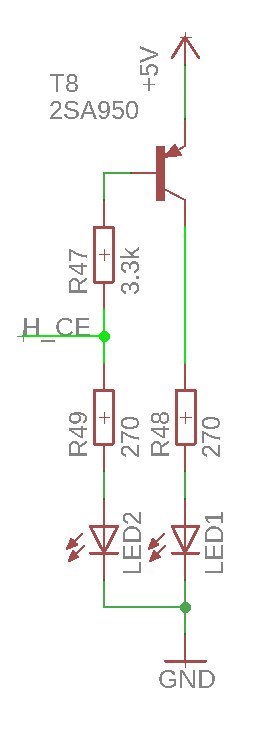

Господа, очень дилетантский вопрос к вам: как максимально эффективно побороть дребезг контактов? У меня есть схема (приложу скриншот), к сигналу H_CE подключен тумблер который переключает между землей и питанием. Соответственно, при переключении дичайшие помехи от дребезга. Помогите однозначно его побороть.
A
SV
Господа, очень дилетантский вопрос к вам: как максимально эффективно побороть дребезг контактов? У меня есть схема (приложу скриншот), к сигналу H_CE подключен тумблер который переключает между землей и питанием. Соответственно, при переключении дичайшие помехи от дребезга. Помогите однозначно его побороть.
Конденсатор нельзя поставить в качестве фильтра?
A
представь себе что разговариваешь с идиотом
BV
Лол
A
в моем представлении было более чем достаточно керамического конденсатора между H_CE и землей
A
но не было
A
аналоговая электроника - темный лес для меня
SV
в моем представлении было более чем достаточно керамического конденсатора между H_CE и землей
Что мешает поставить? Тут даже особого расчёта не требуется, тумблер вряд ли чаще пары раз в секунду переключается и вряд ли нужна точность в миллисекунды. Достаточно помнить, что постоянная времени - R*C, тут можно забить на всё и принять R47 за R и прикинуть, чтоб оно было порядка нескольких сотых секунды.
A
Я и поставил
A
Результата нет
BV
Резистор ещё последовательно
A
Как мне намекнули, нужно ставить конденсатор через резистор
SV
А, блин. У тебя ж напрямую к питанию подключается. R47 в заряде-разряде не участвует.
В
Единственная здравая мысля выше была про свой бизнес. Остальное это прыжок с одной галеры на другую. Ну будет больше денег и? 115к в Красноярске это сильно выше 180к в мск
+1. Ну или вариант идти на зп 150 в мск и работать на расслабоне, пилить свои проекты там
SV
Тут, скорее, после R47 надо. Можно параллельно эмиттерному переходу.
SV
Как мне намекнули, нужно ставить конденсатор через резистор
Ну или так, RC-цепочку на входе. Только вот её надо будет считать.
A
Забыл уточнить: H_CE подключается еще к входу микрухи. Два диода - визуализация состояния
a
100% решение проблемы это RS триггер и переключатель между землей и 2 входами
RC цепочка требует расчета и будет работать при условии что допустимая задержка срабатывания выше частоты дребезга
RC цепочка требует расчета и будет работать при условии что допустимая задержка срабатывания выше частоты дребезга
