И
есть же сборки, типа у нижнеко ключа в полумосте минимальный рдс, а у верхнего минимальный total charge
У меня плотность не супер высокая, так что сборку не хочу, поставлю дискреты в TDSON-8 из OptiMOS: и охлаждать проще будет, и ключи оптимально подобрать можно вниз и вверх
s
от техаса норм сборки
A
есть же сборки, типа у нижнеко ключа в полумосте минимальный рдс, а у верхнего минимальный total charge
total charge как влияет на потери? Долго переключается из за этого динамические потери?
yp
total charge как влияет на потери? Долго переключается из за этого динамические потери?
ага. нагрев во время длительного перехода из полностью закрытого в полностью открытое состояние, связанный с перезарядом емкостей ключа драйвером.
либо должен быть могучий драйвер, что нибудь по 3..5А или лучше с фронтами этак наносекунд до 10..20, чтобы полноценно и шустро все это успевать перезаряжать особенно на краях ШИМа. а такой драйвер сам по себе стоит денюжку.
либо должен быть могучий драйвер, что нибудь по 3..5А или лучше с фронтами этак наносекунд до 10..20, чтобы полноценно и шустро все это успевать перезаряжать особенно на краях ШИМа. а такой драйвер сам по себе стоит денюжку.
yp
total charge как влияет на потери? Долго переключается из за этого динамические потери?
из за этого, кстати, в сепике к ключику надо уделять особое внимание, т.к. скважности могут быть сильно небольшие, а ток удвоенный, а потери квадратичные. поэтому в сепике важно и рдс минимальный и гейт чардж тоже минимальный.
опять же, все прекрасно моделится и подбирается.
опять же, все прекрасно моделится и подбирается.
RS
или не юзать сепик)
DR

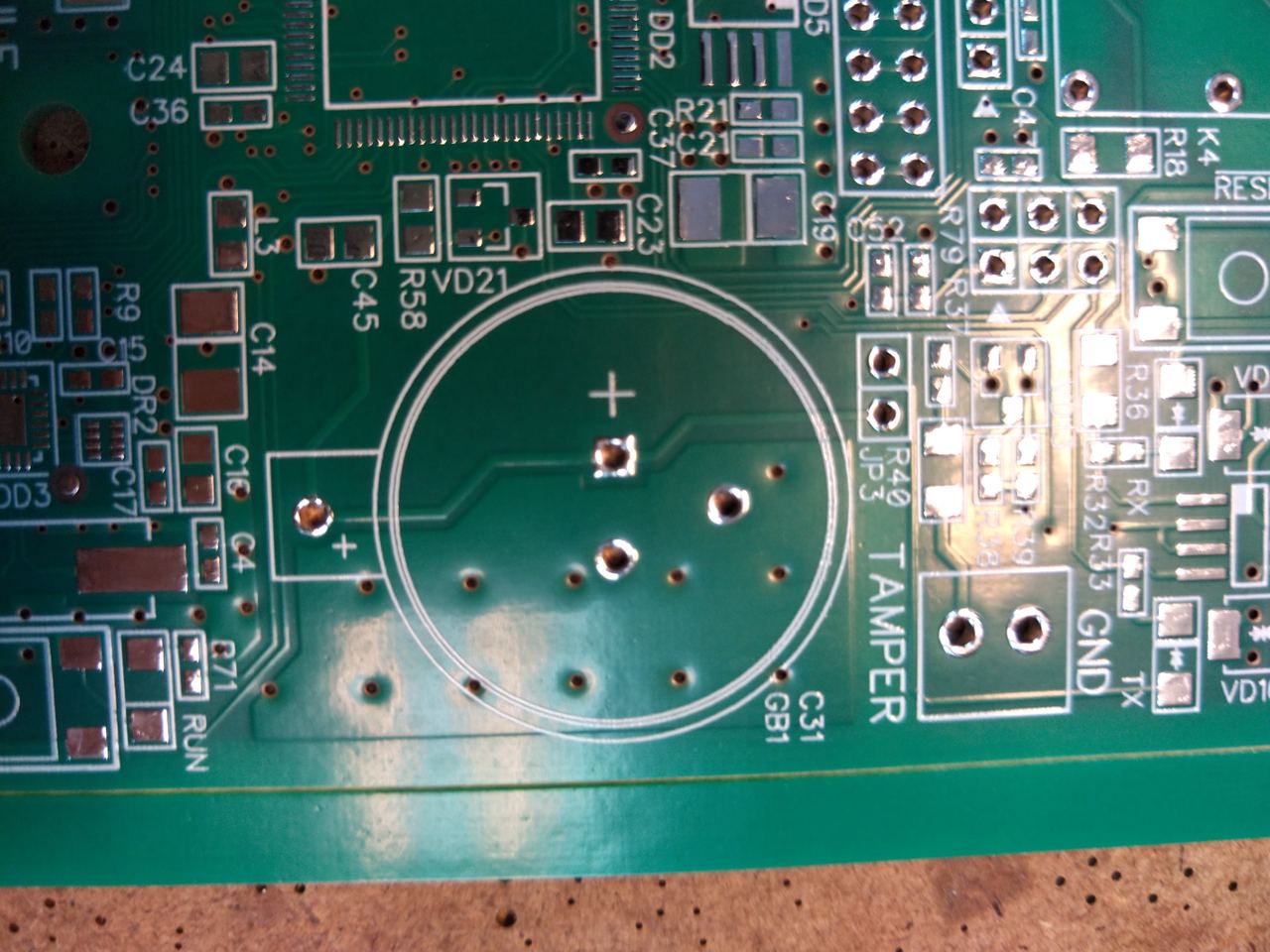

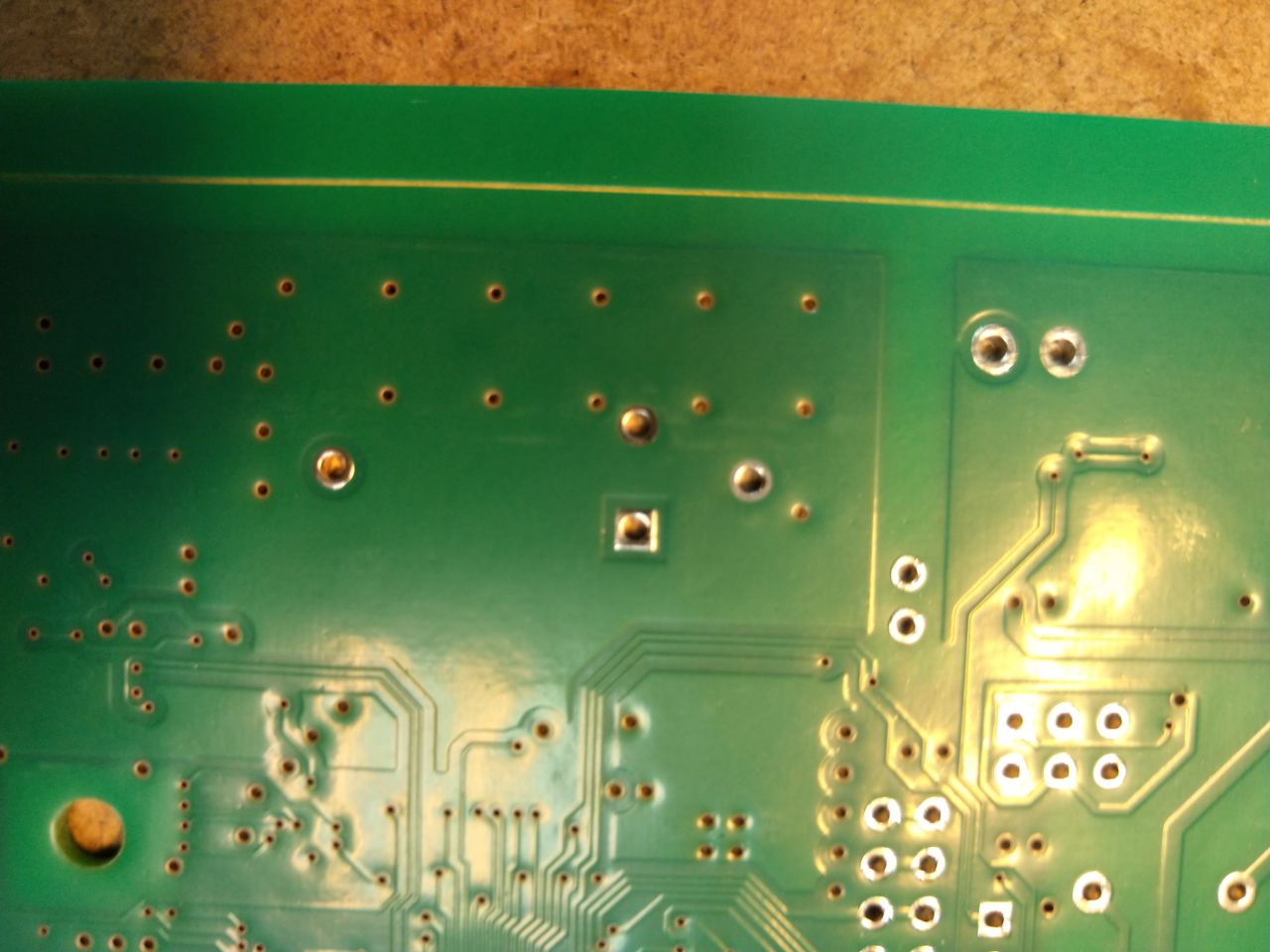

В резоните кто-то ведро с маской на плату опрокинул кажись
A
В резоните кто-то ведро с маской на плату опрокинул кажись
А что не так?
DR
А что не так?
Маска толстая, дико толстая
A
На фотке просто видно что в виасы затекло, это да, бывает... А по толщине не очень понятно, макро бы на smd компонентах)
DR
На фотке просто видно что в виасы затекло, это да, бывает... А по толщине не очень понятно, макро бы на smd компонентах)
Ну тот инженер, который сейчас эти платы собирает, ругается, что паяльником цепляешь
A
Ну тот инженер, который сейчас эти платы собирает, ругается, что паяльником цепляешь
Можно замеры толщины сделать и претензию выкатить, если ощутимо отличается)
DR
А глазами глянуть сам, увы, не могу, я в другом городе
DR
Можно замеры толщины сделать и претензию выкатить, если ощутимо отличается)
Инженер замерил штангелем, получилось 2 мм... плата заказывалась как 1.5+маска
DR
Чёт мне кажется, 0.25 с каждой стороны перебор и где-то ошибка в измерениях всё же
A
Инженер замерил штангелем, получилось 2 мм... плата заказывалась как 1.5+маска
нормас так..
A
за такое точно предъявить можно
