Как правило все-таки у транса жесткая х-ка, у серийных. На номинальной и меньших нагрузках форму питающего напряжения передает почти без сглаживания
надо бы просто померить индуктивность первичной обмотки при короткозамкнутой вторичке
Size: a a a
2020 March 23
к
и учесть еще и кондюки
NK
Ага
к

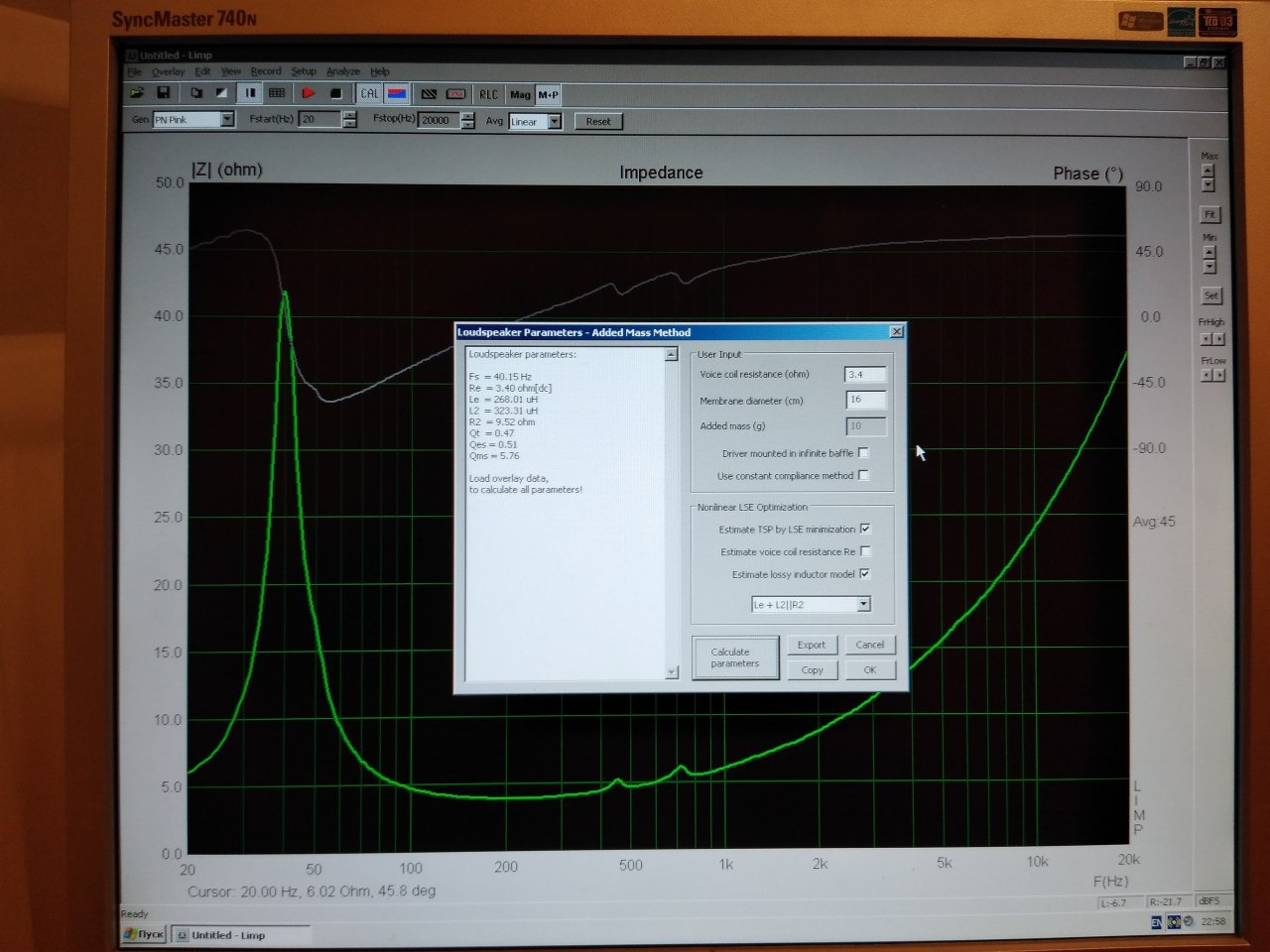

есть такая прога и приблуда к звуковой карточке
к
обычно ею измеряют динамики, но можно и RLC, правда в диапазоне до 40 кГц
к
сколько обеспечивает звуковая карта в режиме 96000 Гц
к
требует калибровку только
D
А вот решение такого вида почему не сработает для DC DC 12 -> 5kv? (Судя по тому, что я моделить пробовал не сработает, вот думаю что делать). Думал подобрать параметры индуктивности под ёмкость нагрузки и использовать высоковольтный диод. Но наверное все не так просто)
к
решение такого вида не сработает при таком повышении напряжения, потому что будет очень маленький кпд
к
таким способом оптимально увеличивать напряжение в небольшое количество раз
к
чтобы к катушке не прикладывались короткие и высокие импульсы напряжения
A
А вот решение такого вида почему не сработает для DC DC 12 -> 5kv? (Судя по тому, что я моделить пробовал не сработает, вот думаю что делать). Думал подобрать параметры индуктивности под ёмкость нагрузки и использовать высоковольтный диод. Но наверное все не так просто)
найди сначала mosfet, который держит столько кВ
к
я делал наоборот: DC-DC понижайка на HV9910B для светодиода, работала она на 20 кГц и понижала с 300 В до 12 В (стабилизация тока 1,7 А для 12-вольтового светодиода), КПД получился 72% приентировочно, дроссель сильно грелся
к
на 20 кГц период 50 мкс, а ключ открывался на короткое время очень
к
кпд фигня, но схемотехника очень простая, но кпд фигня
GB
кпд фигня, но схемотехника очень простая, но кпд фигня
Здесь у человека же четкая задача с заданными параметрами
к
да, в этом месте только трансформатор мотать
D
Понял, спасибо, буду дальше думать)
GB
Похожая схемотехника в старых мониторах, где лампы ещё на подсветку стояли - PushPull
GB
Понял, спасибо, буду дальше думать)
Проще один раз посчитать)
