2018 December 13

PS

Pavel Safronov in Deus Volt!
Pavel Safronov
@aiki01, читаю твою статью про планарники. Можешь на скорую руку ответить, мне нужен сигнальный транс, с коэф. 1:1
мой вопрос был в том, стоит ли начинать возиться с планарником (так как интересно) или выбрать что-то готовое, так как токи там мизерные и можно реально выбрать что-то дешевое, вроде как на LCSC есть трансы
источник

PS

Pavel Safronov in Deus Volt!
я вхожу в эру аналога кароч, голова пухнет уже)
источник

PS

Pavel Safronov in Deus Volt!
трансы, ОУ, согласование и прочее
источник

PS

Pavel Safronov in Deus Volt!
психодел на АД
источник

KT

Kirill Trepakov in Deus Volt!
вот про планарники мне тоже интересно
источник

KT

Kirill Trepakov in Deus Volt!
инвертирующий преобразователь например на нём сделать
источник

PS

Pavel Safronov in Deus Volt!
источник

PS

Pavel Safronov in Deus Volt!

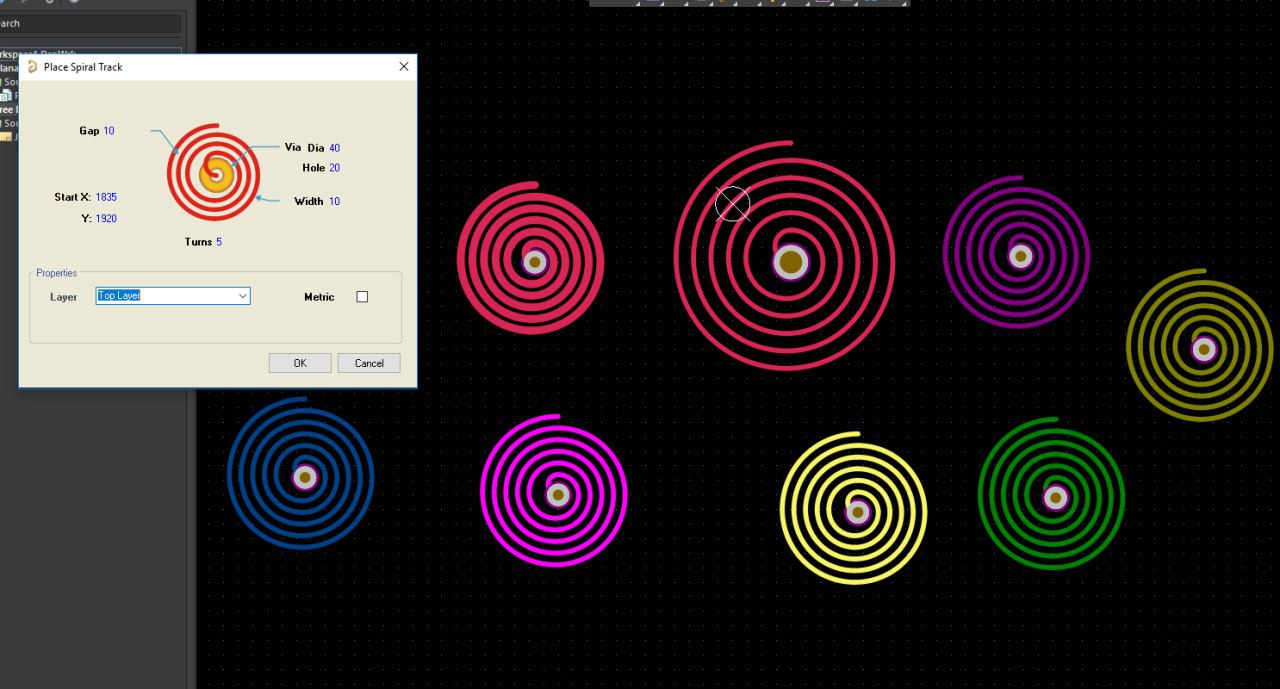

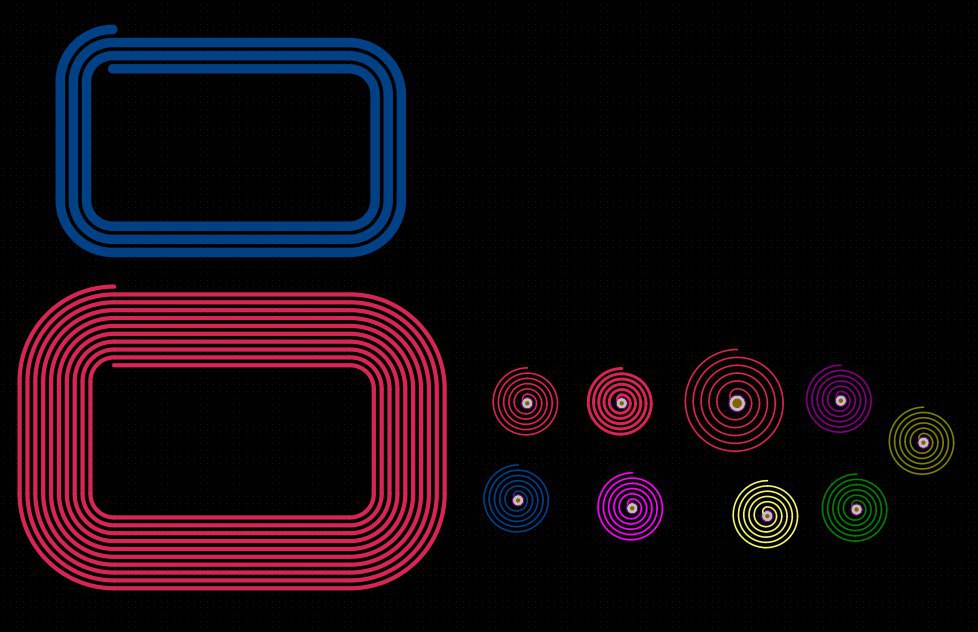

скриптец отлично работает
источник

PS

Pavel Safronov in Deus Volt!
то что я выше кидал ссылку на гитхаб, качнул и у себя на диск положил
источник

PS

Pavel Safronov in Deus Volt!
а ща залью сюда, всего-то 100МБ
источник

PS

Pavel Safronov in Deus Volt!
источник

И

Илья in Deus Volt!
Pavel Safronov
мой вопрос был в том, стоит ли начинать возиться с планарником (так как интересно) или выбрать что-то готовое, так как токи там мизерные и можно реально выбрать что-то дешевое, вроде как на LCSC есть трансы
Можно. Планарник от обычного отличается тупо тем, что:
- лучше связь между обмотками, то есть ниже индуктивность рассеяния
- обмотка плоская, а значит лучше охлаждается
- не надо мотать, то есть повторяемость параметров 100%
источник

PS

Pavel Safronov in Deus Volt!
гуд
источник

И

Илья in Deus Volt!
Если моща небольшая, то ты можешь на двухслойке внизу сделать первичку, на топе вторичку и сердечник на плату тупо одеть. Правда надо считать уместится ли в 2 слоя)
источник

И

Илья in Deus Volt!
Kirill Trepakov
инвертирующий преобразователь например на нём сделать
Любой можно. Я делал многофазный buck где дроссель планарный, сама плата 6 слоев была. На серии 1000 штук это оказалось тупо дешевле, чем намотать под заказ 5 дросселей на кольце
источник

И

Илья in Deus Volt!
Из минусов планарника могу отметить только большую паразитную емкость между обмотками и самих обмоток. В трансе 600-600В на 20 кВт паразитка была 5 нФ, что для резонансника конечно пиздец))
источник

KT

Kirill Trepakov in Deus Volt!
это какого габарита транс на 20 кило?
источник

PS

Pavel Safronov in Deus Volt!
Илья
Если моща небольшая, то ты можешь на двухслойке внизу сделать первичку, на топе вторичку и сердечник на плату тупо одеть. Правда надо считать уместится ли в 2 слоя)
хорошо, спасибо
источник

И

Илья in Deus Volt!
Да не сильно здоровый, 250х200х60 мм, частота 100 кГц. Тут где-то фотка в чате была вроде
источник

ВЛ

Валерий Лопатин... in Deus Volt!
Кстати, кто-нибудь пробовал делать планарный транс в ллц?
источник
