Технически можно сделать без мостика для паяльной маски.
Зазор 0.2 и оптическая инспекция всех экземпляров - затащит )
Зазор 0.2 и оптическая инспекция всех экземпляров - затащит )
Size: a a a
2021 December 06
НТ
Но там неплохая сборка. Они иногда дают даже на нее купонв
PB
Это решит проблему с отбраковкой, но не КВГ
A
Что такое КВГ?
НТ
НТ
ну типа камон
PB
К-т выхода годных )
НТ
и что тут делать
A
Тут же DIY.
Можно перепаять микросхему или вручную поснимать закороты.
Можно перепаять микросхему или вручную поснимать закороты.
PB
Ну в теории ты тут можешь сделать breakout 0.75 вообще. А потом вести нормально
НТ

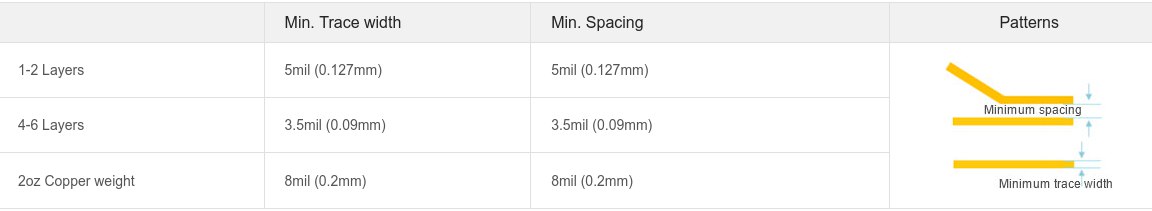

да ну, между дорожками должно быть минимум 1.25 мм минимум, а сами дорожки вроде не уже 0.2
A
1.25 мм? :о
НТ

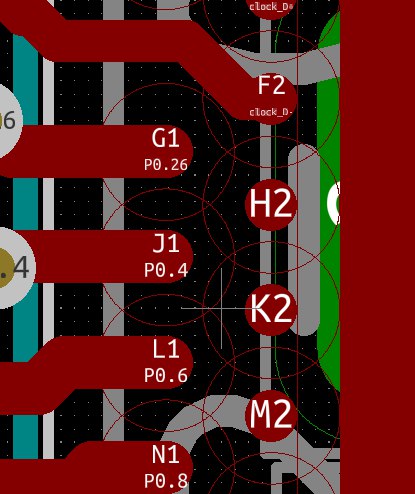

дорожки на скрине как раз 0.2 кстати
НТ
даа, это предел)
НТ
они стронг
A
👍💪
НТ
НТ
ха, обманул, на скрине ширина моих дорожек 0.25
НТ
у меня были 0.05 запаса
PB
Если выводить, то можно и на пределе возможностей. Главное не по всей плате так )
В альтиуме и каденсе для этого можно делать отдельные регионы, для которых свои правила по толщинам. Ну и если что, из-под крупных камней так все и выводится
В альтиуме и каденсе для этого можно делать отдельные регионы, для которых свои правила по толщинам. Ну и если что, из-под крупных камней так все и выводится
