что то связанное с протоколами? если нет то хз

С законом Ома )

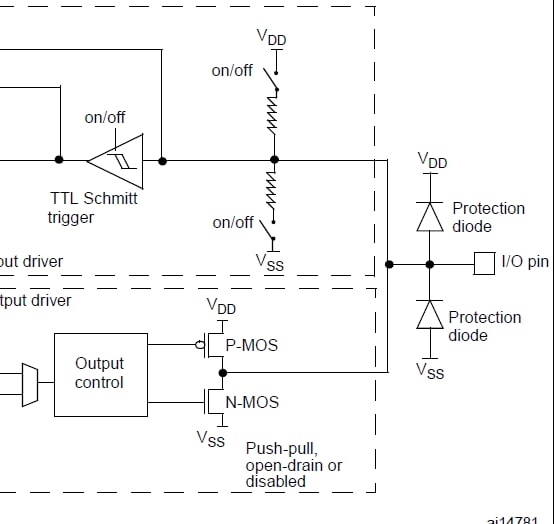

думаю для этого нужно знать внутренность именно IO порта?

Дальнейшие рассуждения приведены без учёта того, что цепь сгорит, сейчас не о том:

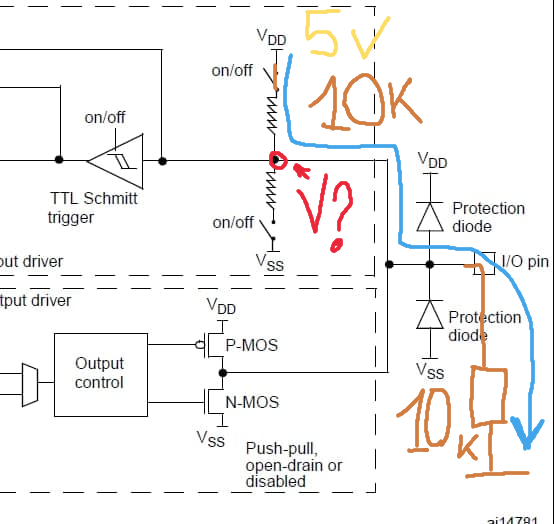

В той схеме непонятно какой уровень напряжения будет на пине контроллера когда переключатель замкнут.  Получится что за напряжение будет "соревноваться" одновременно и "плюс" питания, и "земля".  Вообще, всё будет зависеть от сопротивления от точки пина  до земли и плюса, эдакий делитель напряжения.
Когда же стоит подтягивающий резистор ножка в разомкнутом состоянии "сидит" на своем напряжении, в нажатом "пропускает" потенциал который сдерживала, и резистор помогает – потенциалы не "смешиваются" и "не борются" между собой.

Наверное так сумбурно получилось...

эм, мне объясняют смысл этих резисторов? :D

спасибо :D но я не настолько новичок

Мля, а чё я подумал что вы этого не поняли?

все что я спросил, как настроить, вывод на pull up или pull down. Так как стремно было настраивать output data register

Конфигурируется регистром ODR, видно же

Ну бля, я чё, зря рисовал =D

Ну с таблицей же не разобрались )

2,5

не обычный делитель разве?

Зато мы с вами подготовили гуманитарную помощь в чат по ардуино (хоть там и нет "нижних" подтяжек у них) 😂
Там вон сегодня Диме ака "пусть пишут кто умеет, а я всех заебу" рассказывали за разницу между  битовыми и логическими операциями.

Леонид проснулся

прямо интрига. А подробнее.

разбудили дурдомом

Обычный, всё верно. Подключение измеряемого сигнала тоже даёт делитель простой по сути
