DM
Без внешней ram памяти ?
Size: a a a
2021 April 29
VC
подтяжки на sdio толпа вон
A
В DC/DC лучше убрать медь под катушкой (ну или согласовать с референсом)
VC
угу, там 1М внутри, но порезана на регионы )
A
Да, у дисплея стробы управления.
Плата насколько я понимаю 2-слойка?
Или есть внутренние слои?
Плата насколько я понимаю 2-слойка?
Или есть внутренние слои?
VC
о, кстати, да. спасибо
VC
4. на 2 слоях земля сильно порезаная получилась
VC

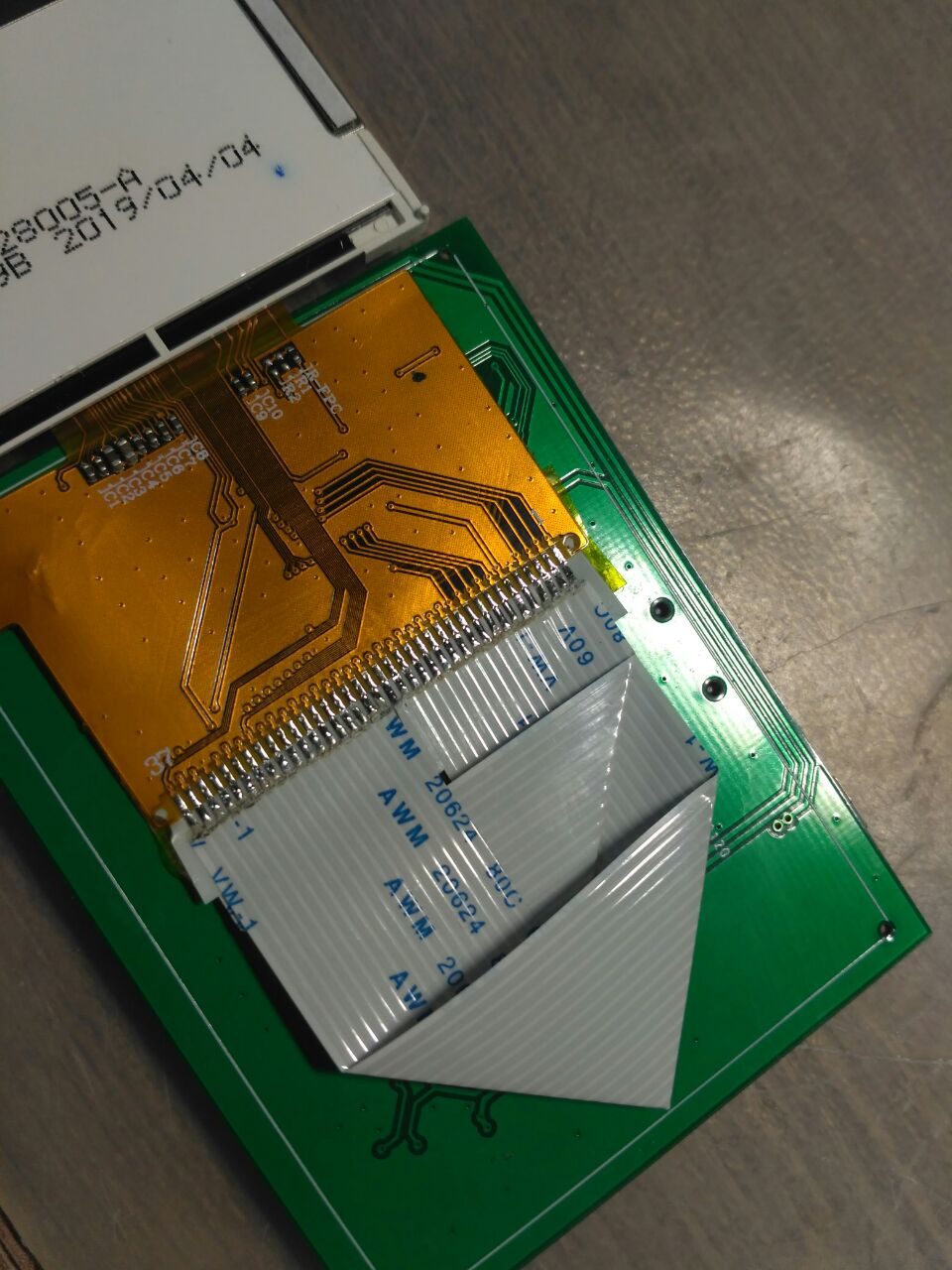

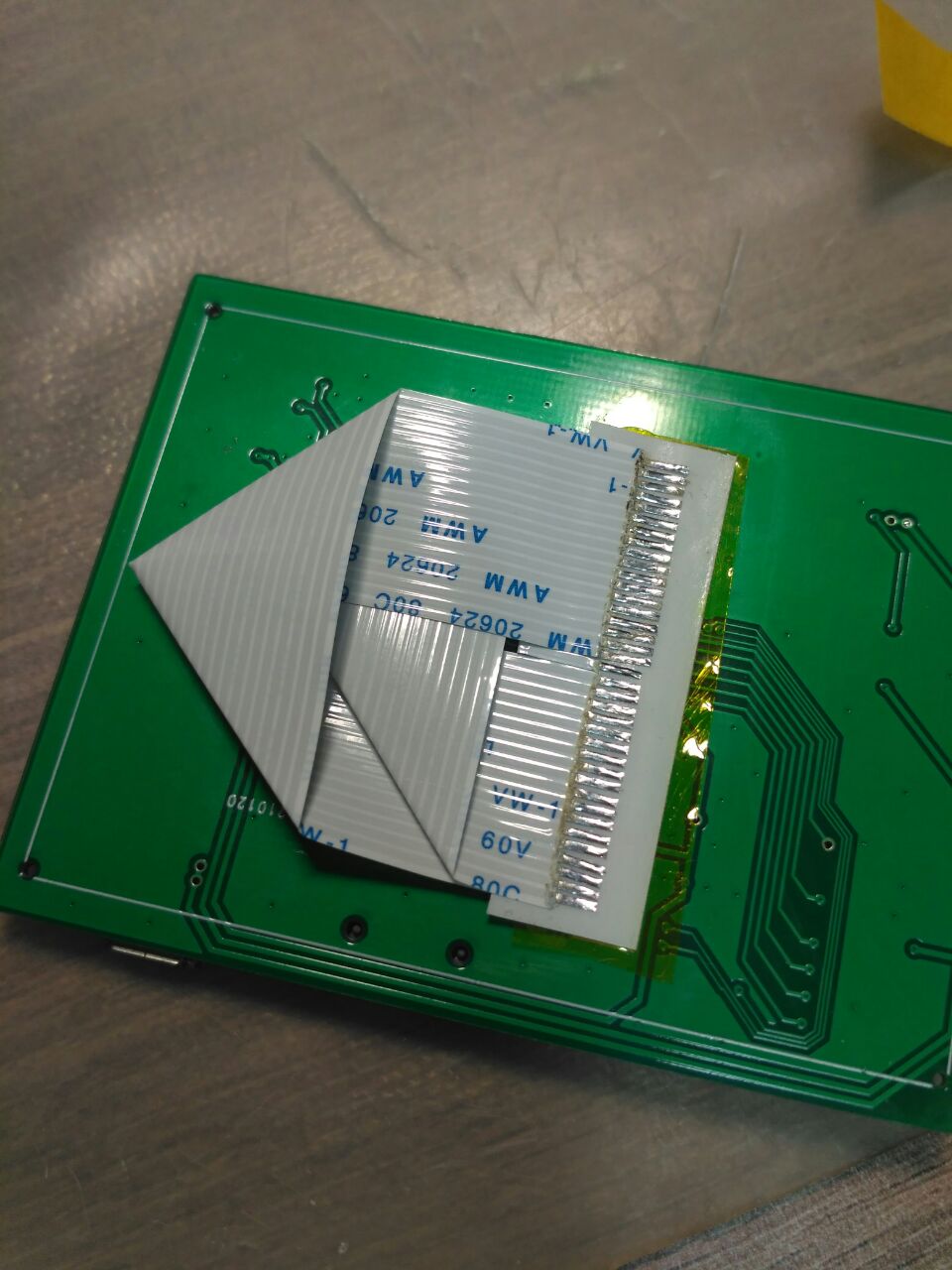

сейчас у меня первая ревизия платы двуслойная как раз и из глобальных косяков - наоборот пронумировал пины на LCD шлейфе )))
A
В SDIO хотя бы в линию CLK поставь последовательный резистор на 22...33 Ом (я по картинке не вижу есть ли он в наличии) (в случае если звенеть будет)
VC
нету. хм. я на китайских девбордах не видел последовательных резисторов на SDIO
записал в заметки себе, почитаю по этому поводу
записал в заметки себе, почитаю по этому поводу
A
Импеданс диффпары USB не похож на 90 Ом.
Но на таких расстояниях это не сильно роляет.
Но на таких расстояниях это не сильно роляет.
DM
+ там на все цифровые линии желательно кинуть резисторные сборки
A
Да, желательно на все.
A
Это подтяжки?
A
Я видел на картинках что мол надо подключать. А для поиграться оно тоже надо или без них вообще не будет работать?
A
Нет.
Резисторы последовательного согласования.
Чтобы фронты не звенели.
Резисторы последовательного согласования.
Чтобы фронты не звенели.
DM
Нет, в разрыв линии
