Форусилитель + PGA
Size: a a a
2021 April 09
A
я не знаю что это такое. Щас у меня просто делитель из резисторов и два диода, я хочу от этого избавиться.
A
:)
A
https://www.analog.com/en/design-center/reference-designs/circuits-from-the-lab/cn0350.html#rd-overview
Ну вот вариант без диода и резистивного делителя, но с двумя операционниками )
Ну вот вариант без диода и резистивного делителя, но с двумя операционниками )
A
Щас посмотрю, спасибо).
AT
Не работал с пьезодатчиками. Зачем все эти резисторы и диоды?
A
надо смаппить большое напряжение которые выдает пъеза до напряжения, которое понимает АЦП
AT
Стабилитрон, видимо, защищает вход ОУ, а диод D1 зачем? Убрать отрицательные напряжения с пьезы?
ХА
Стабилитрон и диод на входе лучше убрать, вместо него поставить Шоттки типа bat54s, где средний будет идти на выход делителя, анод на gnd, катод на vcc. Стабилитрон имеет большой ток утечки, внесёт большую погрешность
ХА
A

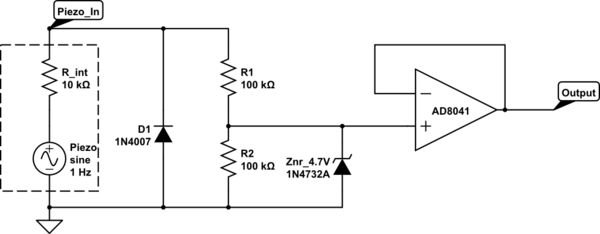

вот щас у меня так примерно. После диодов делитель на двух резисторах по 10ком
A
я подобных схемах я еще видел без делителя, а с мультиплексором внутри которого уже есть типа делитель
ХА

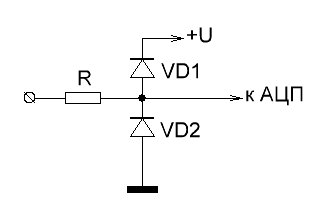

Диоды лучше ставить после резисторов до АЦП, чтобы ток через диоды был максимально низким
A
да точно. Наоборот, наврал в предыдущем сообщении.
ХА
В большинстве МК и некоторых ОУ уже есть эти диоды, но всё равно лучше внешние ставить
E
Всем привет. Я могу маленькую задачу по теории вероятности спросить?
r
Смотря что вы там ловить собираетесь
r
У пьез используемая полоса от единиц герц до сотен кгц
r
Нижний край соответствует вибрации массивных машин, верхний - акустической эмиссии в металле
