RC
а uart? у меня там adum1311
Size: a a a
2021 March 18
RC
по даташиту вроде ниче не надо
PB
UART не надо, там данные защелкиваются по клокам внутри + оверсемплинг
M
У полимерника опять же засвет по шаблону, а не лазер.
Есть полимерники именно на лазерах, formlabs например
RC
Petr Belyaev
UART не надо, там данные защелкиваются по клокам внутри + оверсемплинг

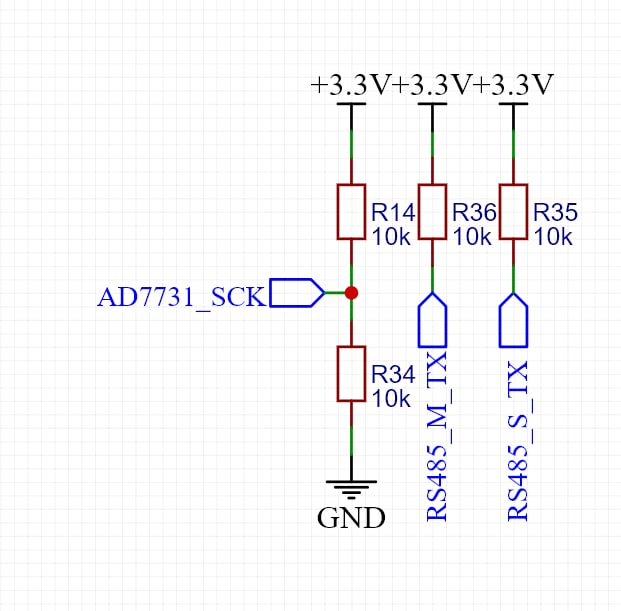

или лучше к земле притянуть? у меня там раздельное питание ацп и мк
LZ
Petr Belyaev
UART не надо, там данные защелкиваются по клокам внутри + оверсемплинг
Но вообще рекомендуется линию TX к плюсу. Чтобы всегда высокий уровень был, так называемый idle state
PB
Roman Clor
или лучше к земле притянуть? у меня там раздельное питание ацп и мк
Хм. В этом отношении может лучше к земле. Вообще смотря за что борешься. Если за потребление, то к той линии питания, которая в idle state. Если есть обеспокоенность шумами, то к земле. Хотя я думаю, что это может на 16-битных будет еле заметно. Про UART мне выше сделали замечание, у меня возражений нет. Вероятно, подтянуть TX к питанию было бы хорошей практикой
RC
если что просто не впаивать и все)
RC
а еще там срочный заказ в резонит формирую, лут подождет))))
PB
Есть, правда, еще тонкости... Типа если у тебя АЦП и МК не изолированы (на электрически одной земле), то току сигнальных линий нужно предоставить наиболее короткий путь к источнику как по земле, так и по VDDIO. Так что если разделяешь VDDIO у МК и АЦП, например, ферритом, то пихай конденсаторы по обе стороны от феррита. Так хотя бы ток IO может через землю попасть из одного VDDIO в другой
RC
плата с ацп не моя, она серийная, меняем пока мозги
A
Roman Clor
На spi ведь не надо подтяжки на на i2c?
Cs можно подтянуть. Помогает при ресете
PB
Ну, да, тут сложно говорить без всех подробностей. Для топовых АЦП их цифра вообще отвязывается оптикой )
PB
Broadcom продает трансиверы по 17 баксов
RC
Aleksandr Zharov
Cs можно подтянуть. Помогает при ресете
он инверсный куда его? на vcc не выбрано?
RC
Petr Belyaev
Broadcom продает трансиверы по 17 баксов
там не дорогой ацп
PB
Хм, подтяжка CSов тоже имеет смысл для страховки от кучи разных слейвов выдающих что угодно на MISO. Подтяжка к питанию, очевидно. Иначе на старте будет куча push-pull на одном проводе
RC
ну он один, но заложим. Прототип же
A
Roman Clor
он инверсный куда его? на vcc не выбрано?
на vcc. когда контроллер переобувается, CS может упасть, а по линиям идти черти что, это может поставить раком микросхему.
