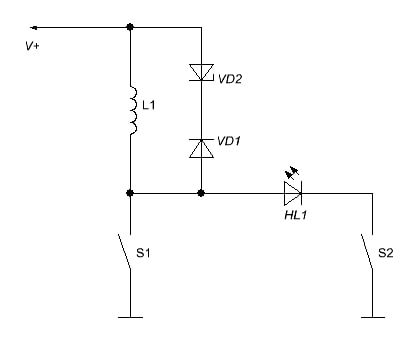

Это общая идея.
ED
Полную схему я симулировал, и она работает в LTSpice.
ED
Работает оно так:
Г
господа, насоветуйте линукс плату не сильно дорогую и с более менее наличествуешь документацией. Чтобы можно было не только с готовыми сборками поупражнятся. Но и в драйверы ядра потренироваться?
Odroid xu4 рассматривали?
PB
А если извратиться и светодиод пихнуть вместо снаббера?
PB
Минус ключ, как минимум. И минус снаббер )
ED
1. S1 и S2 закрыты. Ток нигде не течет.
2. S1 и S2 одновременно открываются. Ток течет через S1, потому что там импеданс меньше.
3. Когда ток достигает заданного уровня, S1 закрывается. Ток начинает течь через HL1 (интересующий нас светодиод) и S2.
4. По истечении заданного интервала S2 закрывается.
5. Неиспользованная энергия уходит в снаббер.
2. S1 и S2 одновременно открываются. Ток течет через S1, потому что там импеданс меньше.
3. Когда ток достигает заданного уровня, S1 закрывается. Ток начинает течь через HL1 (интересующий нас светодиод) и S2.
4. По истечении заданного интервала S2 закрывается.
5. Неиспользованная энергия уходит в снаббер.
ED
Petr Belyaev
А если извратиться и светодиод пихнуть вместо снаббера?
Импульс должен быть прямоугольным.
ED
И его длительность должна настраиваться. Оба этих требования приведенная схема обеспечивает. Насчет прямоугольности - ну почти.
PB
Понял. В этом отношении нет вопросов. Вообще интересно... и паразитные моменты, ESR особенно, и правда могут быть существенны
ED
Смысл в том, что, если время разряда индуктивности существенно больше необходимой длительности импульса, то его верхушка будет почти плоской.
ED
Цена такого решения - существенное падение КПД, но что делать.
ED
Зато оба ключа управляются относительно земли, что удобно. :)
ED
И импульсы управления не обязаны быть длиной в сотни наносекунд. Длительность импульса на светодиоде определяется разницей длительностей импульсов управления для S1 и S2.
A
Намотка длиной 20 мм, диаметром 30 мм.
Я просчитывал такой вариант. :)
Я просчитывал такой вариант. :)
ED
Хммм... Спасибо, надо подумать... Но похоже проще все же намотать. :) Устройство не массовое. :)
ED
Это будет лабораторная экзотика.
