Ну он же компилится

Значит, его

где я вообще могу найти пример оверлей для w5500? только в репе малины вижу

Если probe не вызывается - девайс не найден в dtb

хм, есть идеи где может быть косяк 🤔

какие-нибудь предположения 🤔

Да возьми и посмотри любой другой оверлей

он есть в  dtc -I fs /proc/device-tree

  spi@1c69000 {
                        compatible = "allwinner,sun8i-h3-spi";
                        clocks = <0x03 0x1f 0x03 0x53>;
                        resets = <0x03 0x10>;
                        clock-names = "ahb\0mod";
                        status = "okay";
                        #address-cells = <0x01>;
                        interrupts = <0x00 0x42 0x04>;
                        #size-cells = <0x00>;
                        dma-names = "rx\0tx";
                        phandle = <0x5c>;
                        reg = <0x1c69000 0x1000>;
                        pinctrl-0 = <0x18>;
                        dmas = <0x16 0x18 0x16 0x18>;
                        pinctrl-names = "default";

                        w5500@0 {
                                compatible = "w5500";
                                interrupt-parent = <0x0c>;
                                interrupts = <0x13 0x00 0x02>;
                                reg = <0x00>;
                                spi-max-frequency = <0xf4240>;
                        };
                };

Там синхронный преобразователь, он на холостом ходу что-то жрет.
Плюс на картинке, которую ты показывал - вообще-то не только дроссель нагрет, рядом тоже тепло.

Второй такой же платы для тестов нет?

Денег только на одну дали) она ж дорогая вот я и заморачиваюсь.

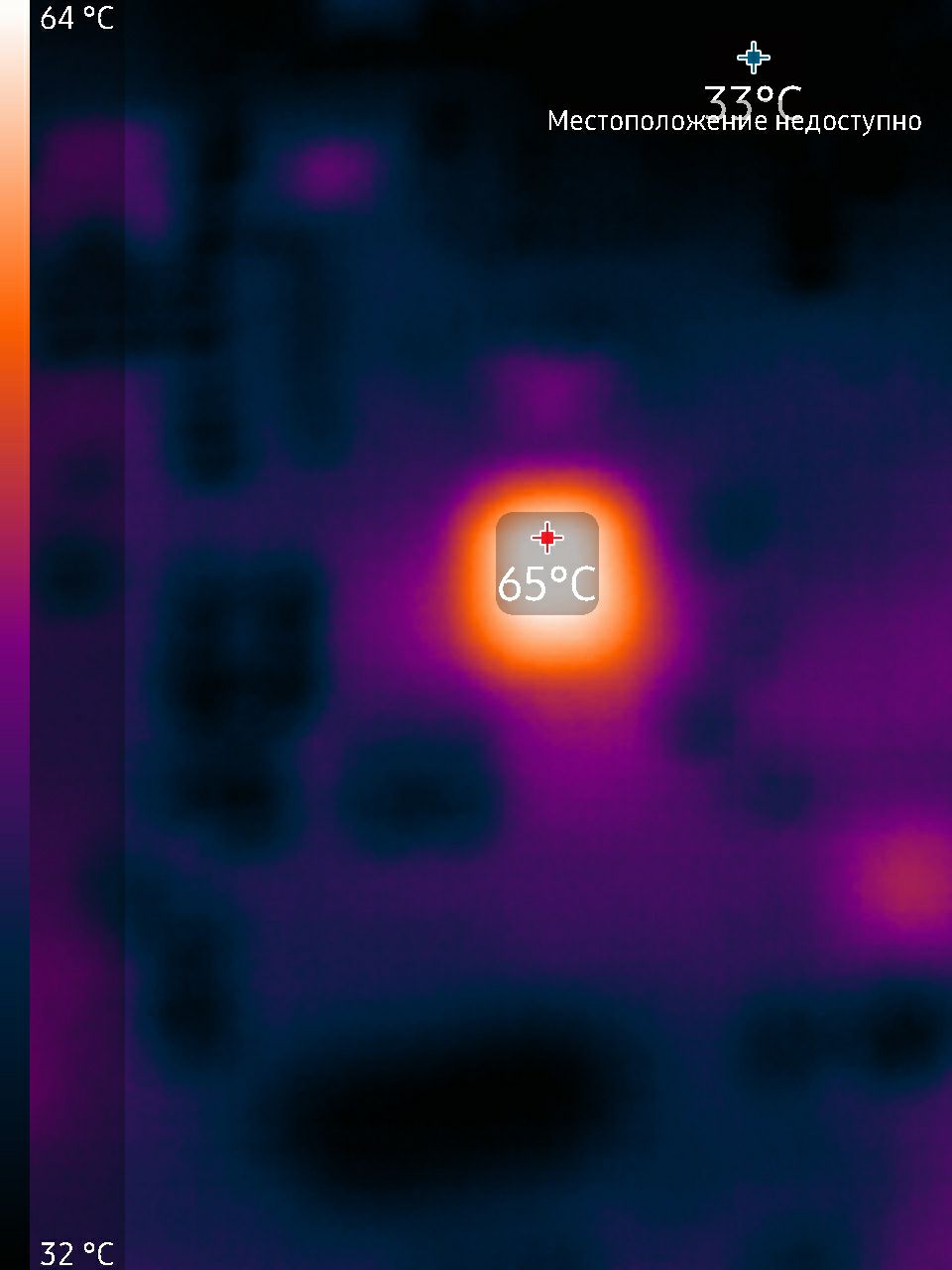

Вот картинка. Тут четко он греется. Это я много раз проверил.

У тебя лабораторный БП есть?
Посчитай потребление, сравни с утилитой.

Я могу софтиной вообще это напряжение в 0 поставить.

Не, да и толку. Там же он не все показывает.

Только те что управляются

Если одолели сомнения - задай вопрос технической поддержке Xilinx или на форуме напиши.

Если смелый - можно попробовать найти такой же дроссель (по BOM) и перепаять

да мы уже письмо написали) посоветовали собрать чистый проект с плис, включив туда только процессор, на котором запустить хеллоу ворлд.
я это проделал, и то же самое.

ну как бы я и не удивлен что то же самое, этот дроссель ведь от питающей схемы FMC-разъемов и соответствующих банков ПЛИС

а туда ничего не подключено и так
