EA
Если цель именно embedded, то конечно, идти надо самой прямой дорогой. Это принципиальный момент для эффективного достижения любой цели
Главное не воткнуть в embedded ML =)
Size: a a a
2021 January 29
EA
А то КЗ будет =)
Г
Посоветуйте, из чего сделать буфер, чтобы выдавать импульсы 5V с фронтом/спадом не дольше 1ns на нагрузку 50 Ом. Есть что-нибудь дешманское под такую задачу?
y
Feral
Всем доброго вечера. Кто нить пробовал прошивать STMки в Segger Emb Studio через J-link ?
Я шью через J-Link, но без этих богомерзких сеггеровских поделок (не в emb studio)
Г

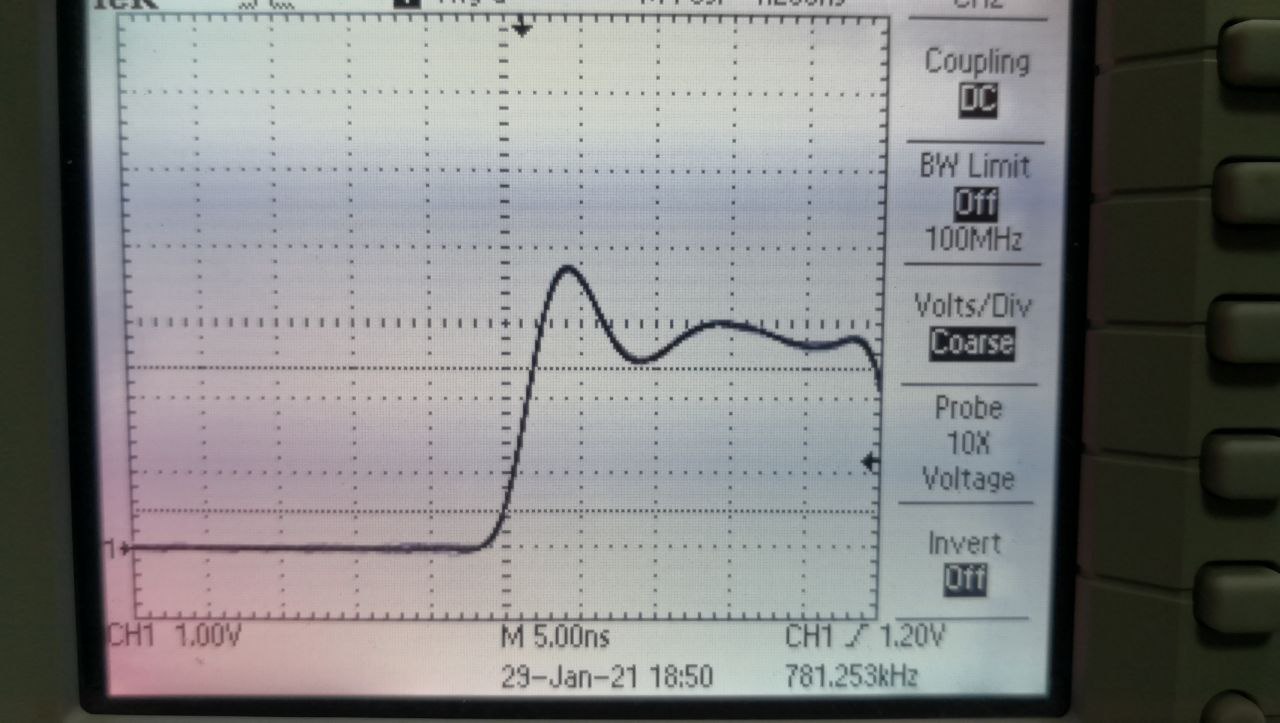

SN74LVC похоже не успевает, или у меня осциллограф картинку затягивает
SK
Георгий Торопов
SN74LVC похоже не успевает, или у меня осциллограф картинку затягивает
а осцил сэмплирует на сколько?
Г
а осцил сэмплирует на сколько?
TDS1012B 100MHz/1Gs/s
SK
и на сколько он затягивает? как минимум у нас между измерениями 1ns картину в целом мы должны видеть
Г
SK
просто если в 1.5 два раза, ну да надо бы получше осцил. а если фронт 10ns то я думаю честно все
Г
2...2.5 нс судя по картинке
SK
а сделай с накоплением или как оно называется. когда два щупа, там будет выше частота. но форму сигнала мы поняли. а увеличение частоты измерения покажут чутка четче
Г
Г

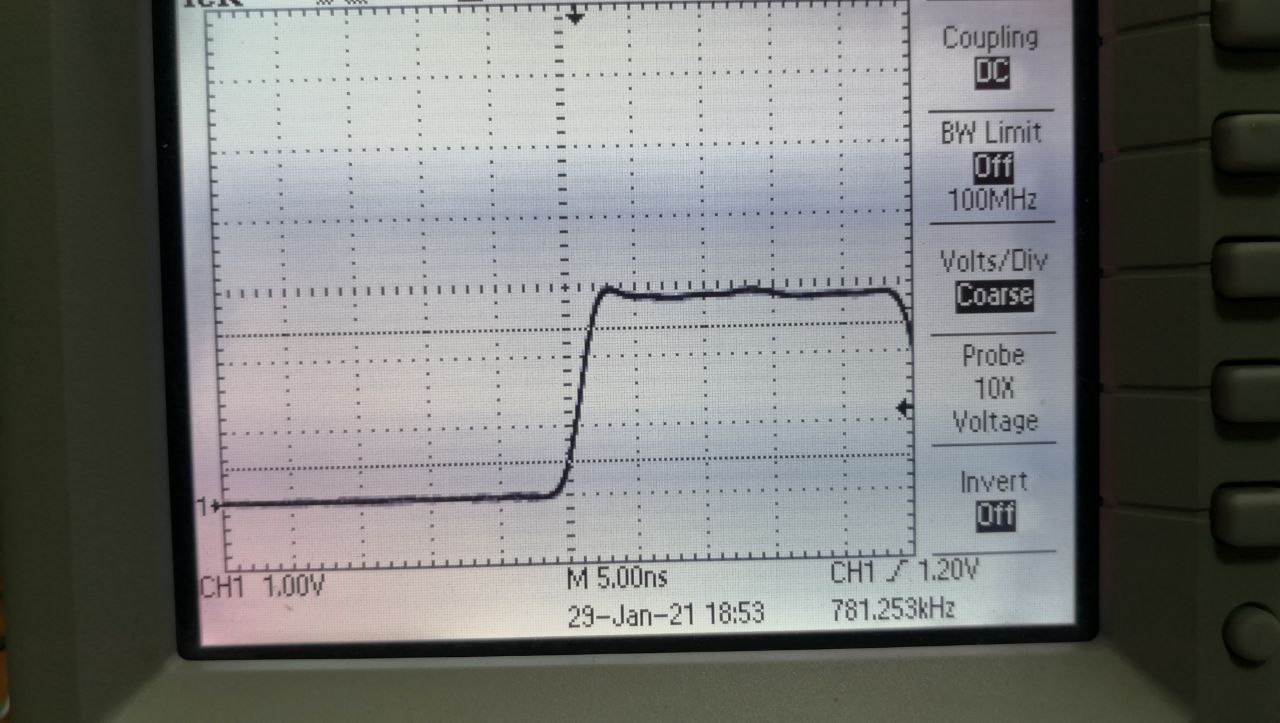

вот, щуп правильный сделал
Г
а сделай с накоплением или как оно называется. когда два щупа, там будет выше частота. но форму сигнала мы поняли. а увеличение частоты измерения покажут чутка четче
сейчас попробую разобраться как это делается
SK
хз я кстати тоже никогда не юзал этот режим :) ну как я понял просто будет удвоенная частота измерения что в нашем случае нужно.
Г
может входная емкость щупа фронт херит
Г
хз я кстати тоже никогда не юзал этот режим :) ну как я понял просто будет удвоенная частота измерения что в нашем случае нужно.
чет я так и не догнал как так извратиться )
SK
ну хз как у тебя, (может твой вообще не умеет) там в режимаэ Equ-Time или типа того. Мой не умеет, но у него реалтайм большой
SK
Эквивалентный режим он вроде называется.
