вам надо именно управление этой линией организовать или смысл этого сигнала передать наружу?
Size: a a a
2021 January 28
KK
flow control в usb иначе реализован, поэтому на эти сигналы как-то пофиг
Это понятно, но часто эти сигналы используют для управления всякими штуками, и хотелось бы чтобы они работали. Тем более, что стандарт как бы намекает…
KK
вам надо именно управление этой линией организовать или смысл этого сигнала передать наружу?
В контексте багрепорта который я получил, этот сигнал используется в программе CwType для управления PTT трансивера (любительское радио).
r
посмотрите у завидовского как это сделано, там вроде нормально телеграф работает
r
по крайней мере никто не жаловался
r
там uac+cdc
KK
Да, спасибо, посмотрю. Хорошая идея.
r
он и в телеге есть
A

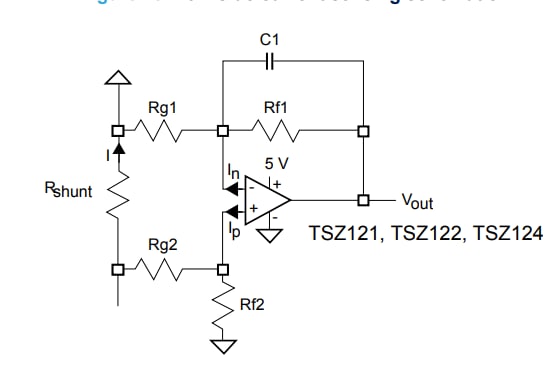

Ранее использовал данную схему для измерения тока внешней цепи. Сейчас интегрировал это решение для того чтобы мерить ток в самом устройстве(т.е. питается ОУ от источника у которого измеряется ток с помощью шунта). Прикол случился что, там где питание идет в ОУ (3.3в) появляется 7В =/ напряжение источника 11.5В - не понимаю как 7В попадают на вход питания через ОУ
ED
Коллеги, помнит кто сходу, устройства с интерфейсом I2C по стандарту обязаны выдерживать подачу напряжения на выводы SCL/SDA в отсутствие основного питания, или нет?
Суть проблемы: есть два датчика HTU21D. В них адрес задан хардкодом, а мне нужно два таких датчика на шине. Я хочу коммутировать питание датчиков, чтобы общаться с тем, который в данный момент запитан, и думаю, это нормальное решение или все же костыль.
Суть проблемы: есть два датчика HTU21D. В них адрес задан хардкодом, а мне нужно два таких датчика на шине. Я хочу коммутировать питание датчиков, чтобы общаться с тем, который в данный момент запитан, и думаю, это нормальное решение или все же костыль.
ED
Насколько я знаю, в общем случае на выводах SCL/SDA не должно быть защитных диодов. Когда они таки есть, это обговаривается отдельно.
A
Коллеги, помнит кто сходу, устройства с интерфейсом I2C по стандарту обязаны выдерживать подачу напряжения на выводы SCL/SDA в отсутствие основного питания, или нет?
Суть проблемы: есть два датчика HTU21D. В них адрес задан хардкодом, а мне нужно два таких датчика на шине. Я хочу коммутировать питание датчиков, чтобы общаться с тем, который в данный момент запитан, и думаю, это нормальное решение или все же костыль.
Суть проблемы: есть два датчика HTU21D. В них адрес задан хардкодом, а мне нужно два таких датчика на шине. Я хочу коммутировать питание датчиков, чтобы общаться с тем, который в данный момент запитан, и думаю, это нормальное решение или все же костыль.
Устройство с выключенным питанием (свитч KSZ8863) на i2c у меня рушило шину.
Лучше какой-нибудь i2c коммутатор заложите.
Лучше какой-нибудь i2c коммутатор заложите.
ED
Эх, вот же горе...
Спасибо.
Я думаю, там по идее должно хватить аналогового мультиплексора.
А вообще, коли такое дело, то может быть я просто подключу второй датчик к другому блоку I2C, в контроллере 2 шт. Просто инициализировать целый блок I2C ради одного отдельного датчика кажется мне слегка противоестесственным, но что поделать...
Спасибо.
Я думаю, там по идее должно хватить аналогового мультиплексора.
А вообще, коли такое дело, то может быть я просто подключу второй датчик к другому блоку I2C, в контроллере 2 шт. Просто инициализировать целый блок I2C ради одного отдельного датчика кажется мне слегка противоестесственным, но что поделать...
Х
Насколько я знаю, в общем случае на выводах SCL/SDA не должно быть защитных диодов. Когда они таки есть, это обговаривается отдельно.
cold sparing не часто поддерживается и специально оговорен обычно.
ED
Эх, значит мультиплексор. Можно кстати переключать собственно I2C на другие ноги, но это не очень красиво смотрится со стороны софта...
Короче буду думать. Наверное все же правда мультиплексор.
Короче буду думать. Наверное все же правда мультиплексор.
LZ
Эх, значит мультиплексор. Можно кстати переключать собственно I2C на другие ноги, но это не очень красиво смотрится со стороны софта...
Короче буду думать. Наверное все же правда мультиплексор.
Короче буду думать. Наверное все же правда мультиплексор.
Поддержу за то что порушит шину. В одном из проектов использовал 4052 коммутатор. Копеечный и можно натыкать несколько
ED
Эх, да я понял... Я пока раздумываю. Это будет либо TS5A23157DG, либо я просто подключу датчик к альтернативным ножкам I2C контроллера и буду ремапить.
ED
Или даже подключу к другому блоку I2C.
СС
так вы единицу как ушорт создавайте и ничего приводить не надо будет
V
Не прокатит
