LZ
Виталий Горбуков
угу, даташит и курю... пока не помогает... ЛА нет ... надо купить... но даже не знаю что взять чтобы на 50 мгц работал и не любил мозг...
usb salee up to 24mhz
Size: a a a
2021 January 24
ВГ
чтобы не было вручную подобранных задержек. Проблема обычно в коде или ответном устройстве. Можно скорость SPI понизить
это дисплей.. так что скорость понижать точно нельзя :-) сам чип дисплея видать критичен к задержке по линии DC...
LZ
Ну я ж н знаю, на которой ты гонишь частоте. Может на предельной. Хорошей практикой считается 75% максимальной частоты не превышать. Если нет совсем пипец необходимости
ВГ
пороюсь что еще у меня есть... нужно еще на ком нить попробовать... но вообще эффект интересный... на СИ его не видел ни разу... видать цепочка исполнения длиннее, и флаг успевает установиться...
VK

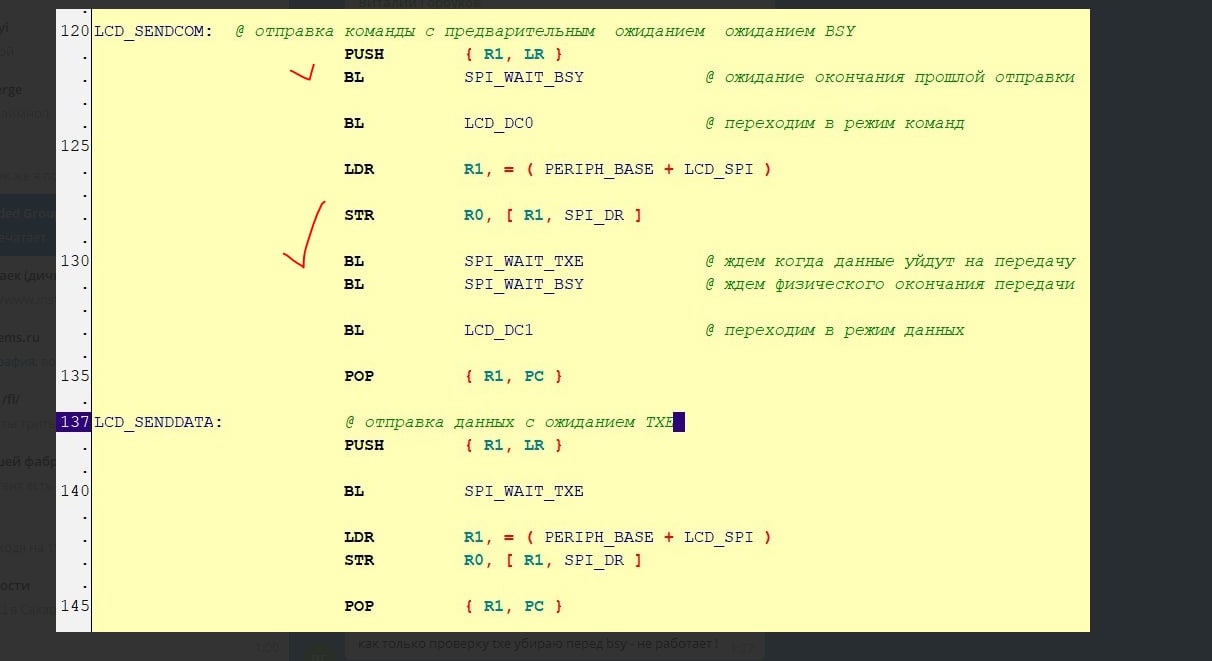

Это чье творчество на асме?
ВГ
Ну я ж н знаю, на которой ты гонишь частоте. Может на предельной. Хорошей практикой считается 75% максимальной частоты не превышать. Если нет совсем пипец необходимости
да какая там частота.. стандартная..84/2=42 мгц... фигня
VK
Виталий Горбуков
а асм походу успевает пройти по bsy до загрузки spi_dr в shift, потому что из spi_dr загрузка по идее в следующий такт spi идет... а такт там 42 мгц всего (при 168 у мку)... вот видать и не успевает
ST7735 на подобных частотах может себя уже чувствовать так себе.
ВГ
Это чье творчество на асме?
мое
VK
Там по Даташиту, вроде, бы до 50 максимум было
VK
Виталий Горбуков
мое
Сурово. Круто!
ВГ
ST7735 на подобных частотах может себя уже чувствовать так себе.
угу, похоже на то... просто старенький pcd8544 даже не икает... а этот - шаг влево, шаг вправо - и привет...
ВГ
Там по Даташиту, вроде, бы до 50 максимум было
ну у меня 42... как раз 84%.... даже вот дембельский зазор есть... хотя может провода покороче просит....
VK
Виталий Горбуков
ну у меня 42... как раз 84%.... даже вот дембельский зазор есть... хотя может провода покороче просит....
Какая длинна проводов?
ВГ
около 18 см..
ВГ
но вроде до гонки фронтов еще далеко должно быть
VK
Так-то его и на 90МГц запускали кажется, на STM32H7, но там дисплею было уже весело.
VK
Виталий Горбуков
около 18 см..
0_о
На 40МГц SPI звучит уже опасно
На 40МГц SPI звучит уже опасно
ВГ
Так-то его и на 90МГц запускали кажется, на STM32H7, но там дисплею было уже весело.
по SPI ?!!
VK
Виталий Горбуков
по SPI ?!!
Там частота шины огромная.
LZ
Эмм, а вот про это ты сразу не уточнил. Что на максимально скорости лупишь.
