В общем, gcc binutils тебе в помощь
Size: a a a
2020 December 26
ДШ
+++ Забыл название секции, но там можно посмотреть, под какое ядро был бинарник собран. Если не выкинули при сборке
Я так ответил потому что человек не указал формат бинаря. В целом, если формат elf, то натравливаем readelf и смотрим в конце, название секции тоже не помню, вроде чтото про notes.
MN
Хардварщики, у меня нубский вопрос. Есть пет-проект на ардуине и понижающая dc/dc платка на LZM2596s. Понижаю напряжение с 24 вольт на 5 вольт и dc/dc (видимо, индуктивность) начинает мегапротивно пищать. Как-нибудь можно это пофиксить малой кровью?
A
Хардварщики, у меня нубский вопрос. Есть пет-проект на ардуине и понижающая dc/dc платка на LZM2596s. Понижаю напряжение с 24 вольт на 5 вольт и dc/dc (видимо, индуктивность) начинает мегапротивно пищать. Как-нибудь можно это пофиксить малой кровью?
Керамика пищать может ещё.
Потыкай в компоненты спичкой, - поймешь что пищит.
Можно попробовать поднять частоту преобразователя (если характеристики позволят) или взять дроссель (если он пищит) в другом корпусе, который жестче фиксируется.
Потыкай в компоненты спичкой, - поймешь что пищит.
Можно попробовать поднять частоту преобразователя (если характеристики позволят) или взять дроссель (если он пищит) в другом корпусе, который жестче фиксируется.
MN
Керамика пищать может ещё.
Потыкай в компоненты спичкой, - поймешь что пищит.
Можно попробовать поднять частоту преобразователя (если характеристики позволят) или взять дроссель (если он пищит) в другом корпусе, который жестче фиксируется.
Потыкай в компоненты спичкой, - поймешь что пищит.
Можно попробовать поднять частоту преобразователя (если характеристики позволят) или взять дроссель (если он пищит) в другом корпусе, который жестче фиксируется.
Спасип, начну со спички!
MN
Керамика пищать может ещё.
Потыкай в компоненты спичкой, - поймешь что пищит.
Можно попробовать поднять частоту преобразователя (если характеристики позволят) или взять дроссель (если он пищит) в другом корпусе, который жестче фиксируется.
Потыкай в компоненты спичкой, - поймешь что пищит.
Можно попробовать поднять частоту преобразователя (если характеристики позволят) или взять дроссель (если он пищит) в другом корпусе, который жестче фиксируется.
Я сейчас понял, что я начал слышать писк, после того как жёстко платку прикрутил на стойки к корпусу
AS
Хардварщики, у меня нубский вопрос. Есть пет-проект на ардуине и понижающая dc/dc платка на LZM2596s. Понижаю напряжение с 24 вольт на 5 вольт и dc/dc (видимо, индуктивность) начинает мегапротивно пищать. Как-нибудь можно это пофиксить малой кровью?
Осцилл есть?
MN
Осцилл есть?
стрёмненький USB
AS
стрёмненький USB
Ткнись в пин фидбэка, там должно быть чисто
AS
Если высокие пульсации - попробовать припаять ёмкость около 100 пФ параллельно верхнему резистору делителя
AS
Ну, это если окажется, что дело не в дросселе
MN
Ну, это если окажется, что дело не в дросселе
А, кстати, на сколько странно, что он греется сильно? (измерить температуру нечем, палец держать долго очень неприятно) Ток не замерял, там orange pi с другой стороны, он жрёт прилично, могу измерить ток
AS
А, кстати, на сколько странно, что он греется сильно? (измерить температуру нечем, палец держать долго очень неприятно) Ток не замерял, там orange pi с другой стороны, он жрёт прилично, могу измерить ток
Сложно сказать. Может дизайн кривой, может действительно перегруз, может это норма.
MN
понятно
AS
Короче, у меня была такая проблема с дсдс, у которого на выходе 1.2В

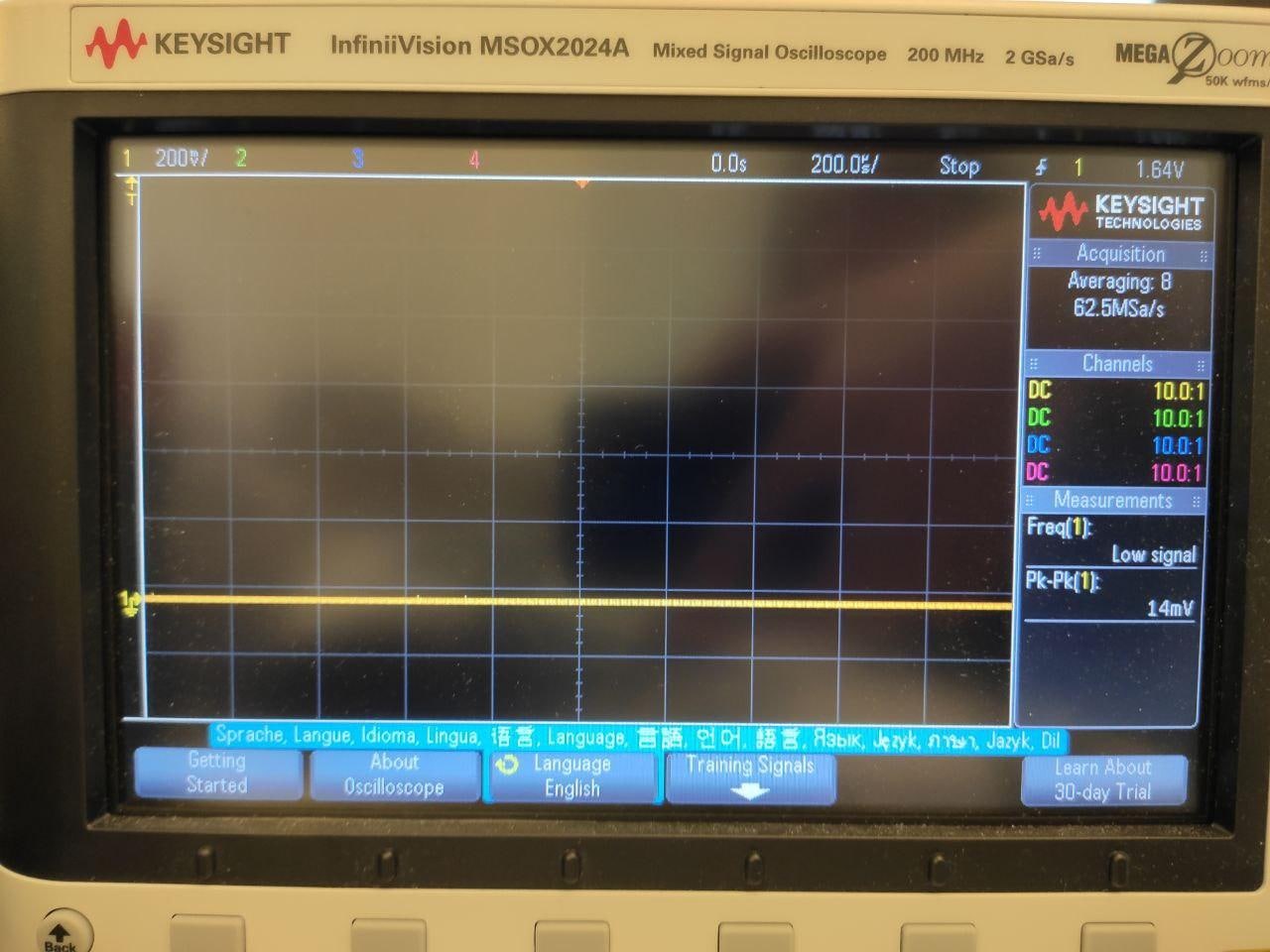

Вот его выход (200 мВ на клетку)
Вот его выход (200 мВ на клетку)
AS

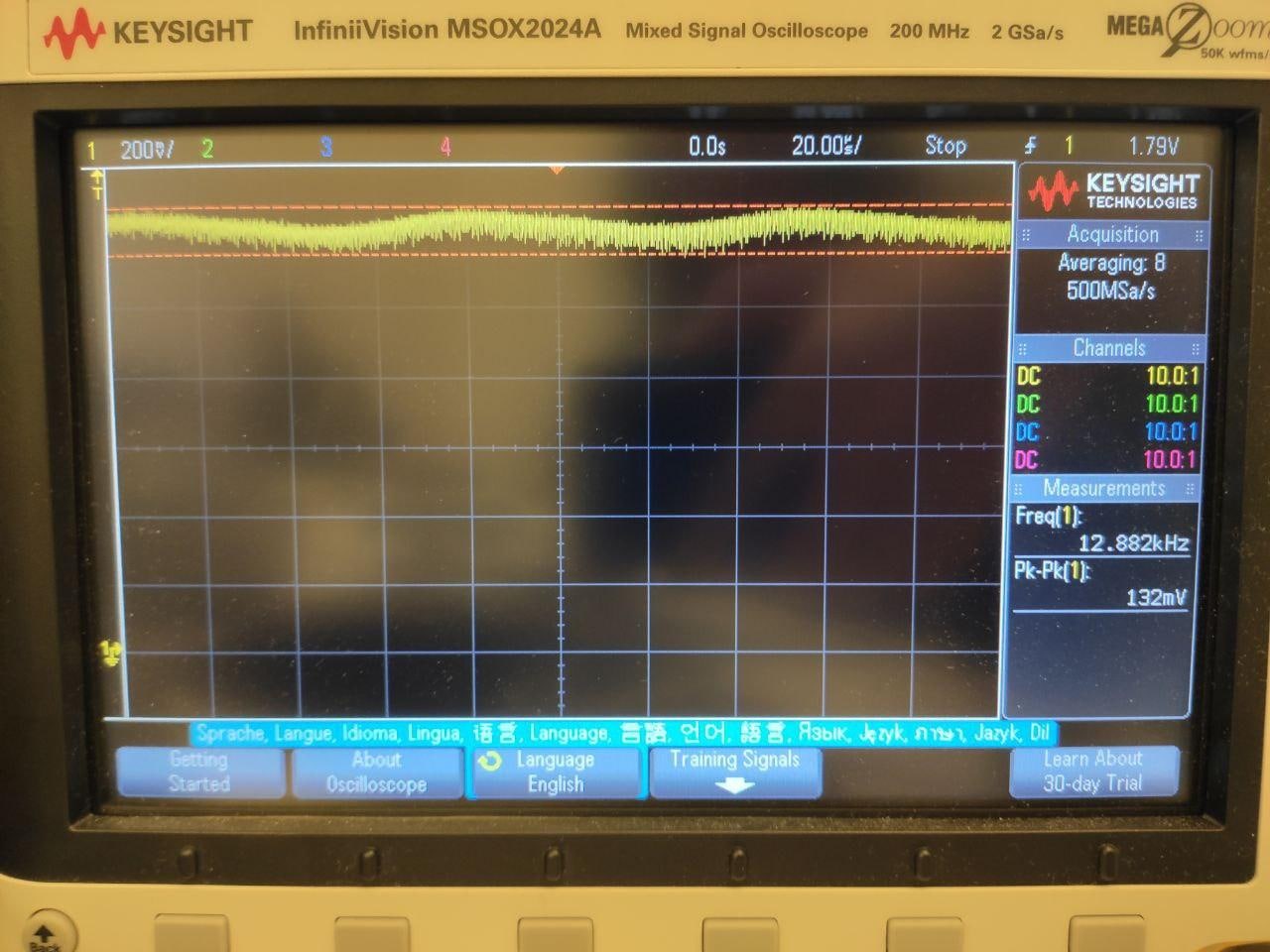

Вот фидбэк
AS
Тоже пищал ощутимо.
Впаял параллельно верхнему резистору ёмкость 1нф для вращения фазы

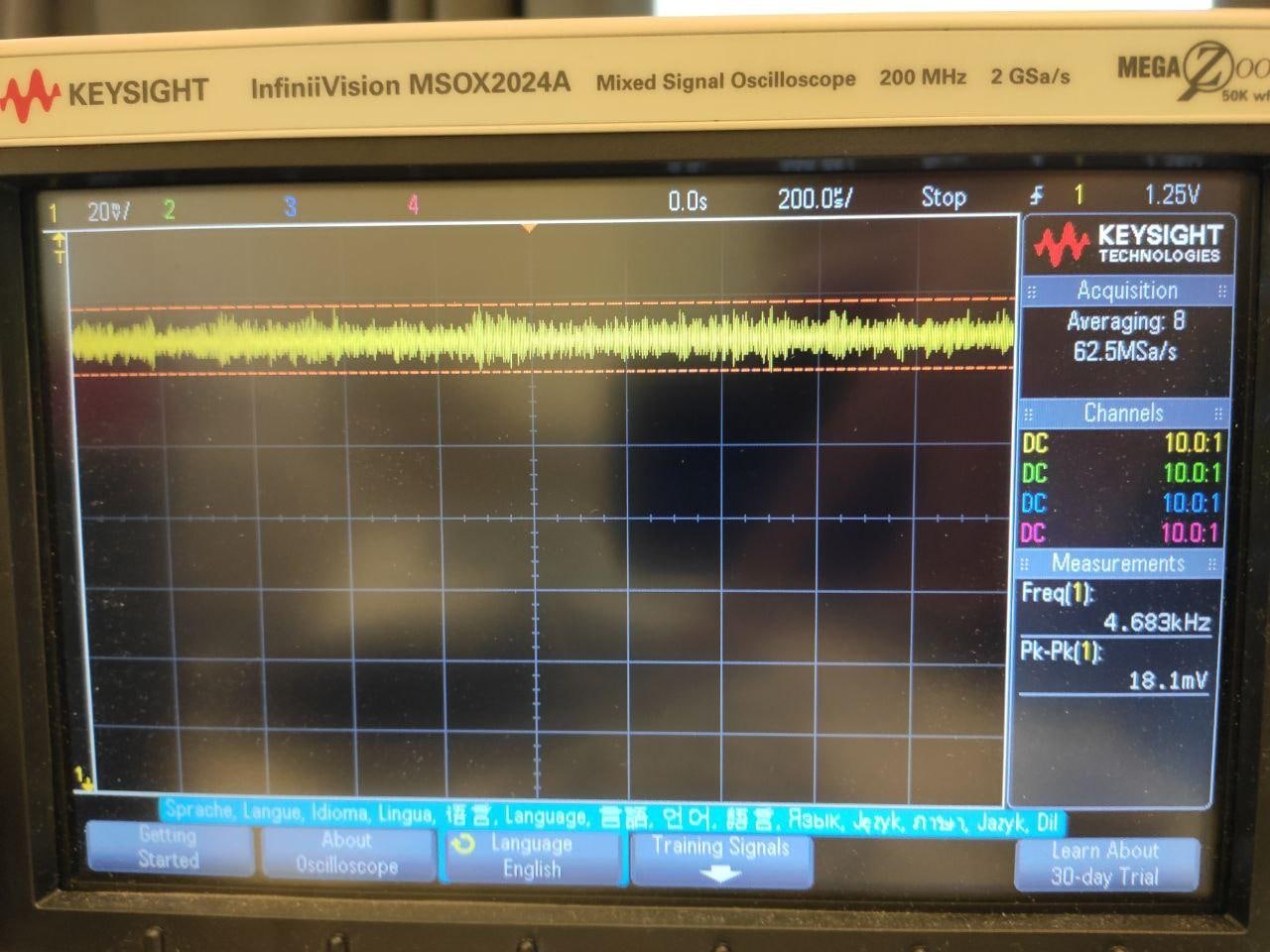

Вот что стало: (выход, 20мВ на клетку)
Впаял параллельно верхнему резистору ёмкость 1нф для вращения фазы
Вот что стало: (выход, 20мВ на клетку)
AS

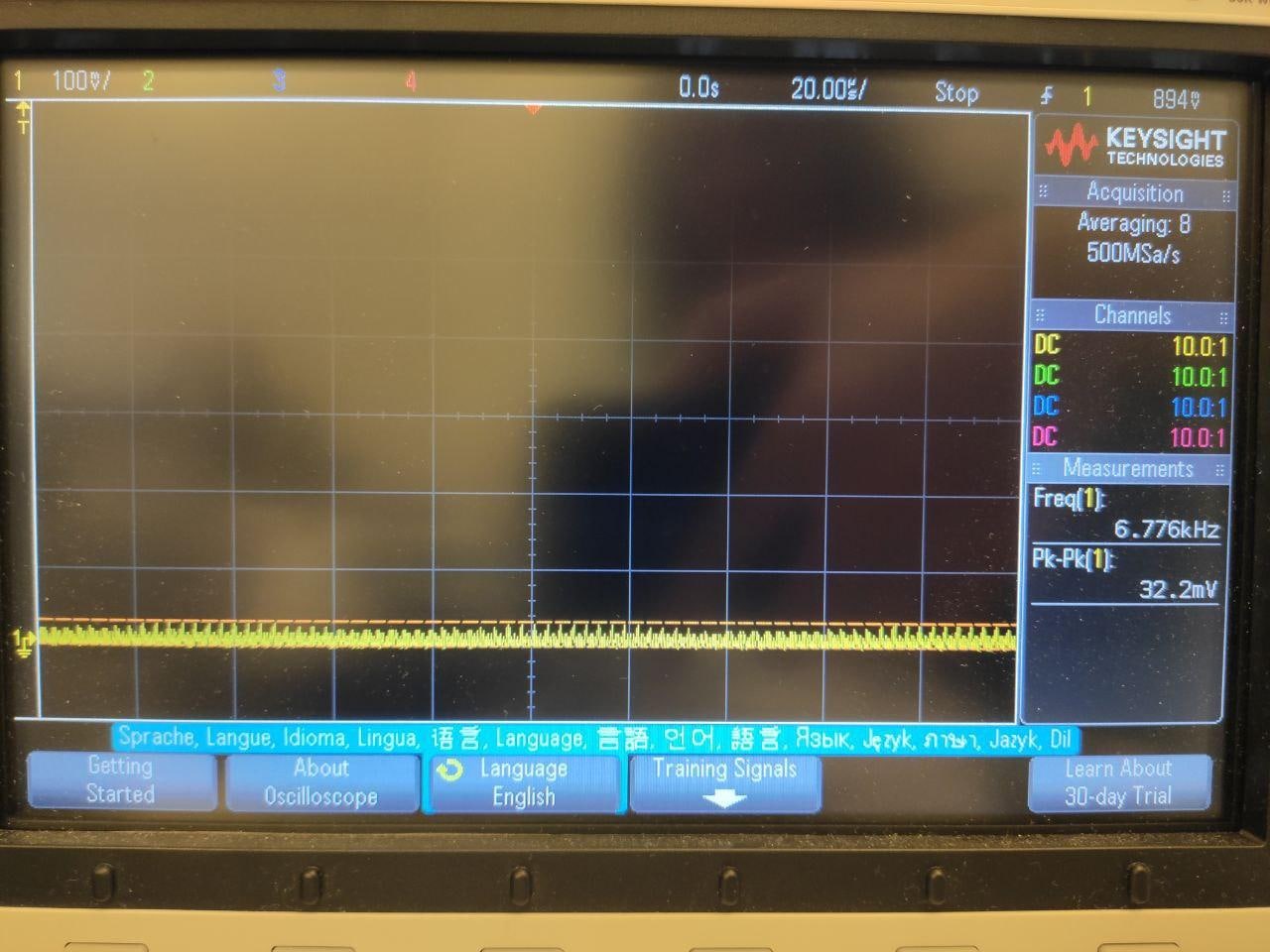

И фб:
y
Хардварщики, у меня нубский вопрос. Есть пет-проект на ардуине и понижающая dc/dc платка на LZM2596s. Понижаю напряжение с 24 вольт на 5 вольт и dc/dc (видимо, индуктивность) начинает мегапротивно пищать. Как-нибудь можно это пофиксить малой кровью?
Ещё есть вариант взять понижайку на mp1584en (ищется по названию GW1584) и сэкономить место, забыв про писки как про страшный сон. Года два тому назад взял россыпью штук шесть - ни единой проблемы до сих пор.
MN
y
Ещё есть вариант взять понижайку на mp1584en (ищется по названию GW1584) и сэкономить место, забыв про писки как про страшный сон. Года два тому назад взял россыпью штук шесть - ни единой проблемы до сих пор.
Почему она не будет пищать?
