но я его просмотрщик не сильно юзал, только Gerbv по старой памяти

хз, я герберы ни разу не редактировал, наверно можно поверху как-то, но это тыкаться надо

у меня лежит без дела, возиться не хочется даже

один раз пригодился, когда st-link сгорел, работает со старой версией j-link server

Ни у кого нет полной версии книги?
real-time embedded multithreading using threadx
https://booksite.elsevier.com/samplechapters/9781856176019/Sample_Chapters/01~Front_Matter.pdf

Импортни гербер в pcb и нарисуй контур на соответствующем слое

на убунту перешел

до сих пор не могу понять, почему на кали не могло запуститься меню выбора микроконтроллера, при том, что CubeMX вполне исправно работал там же

Под рутом запускал может?

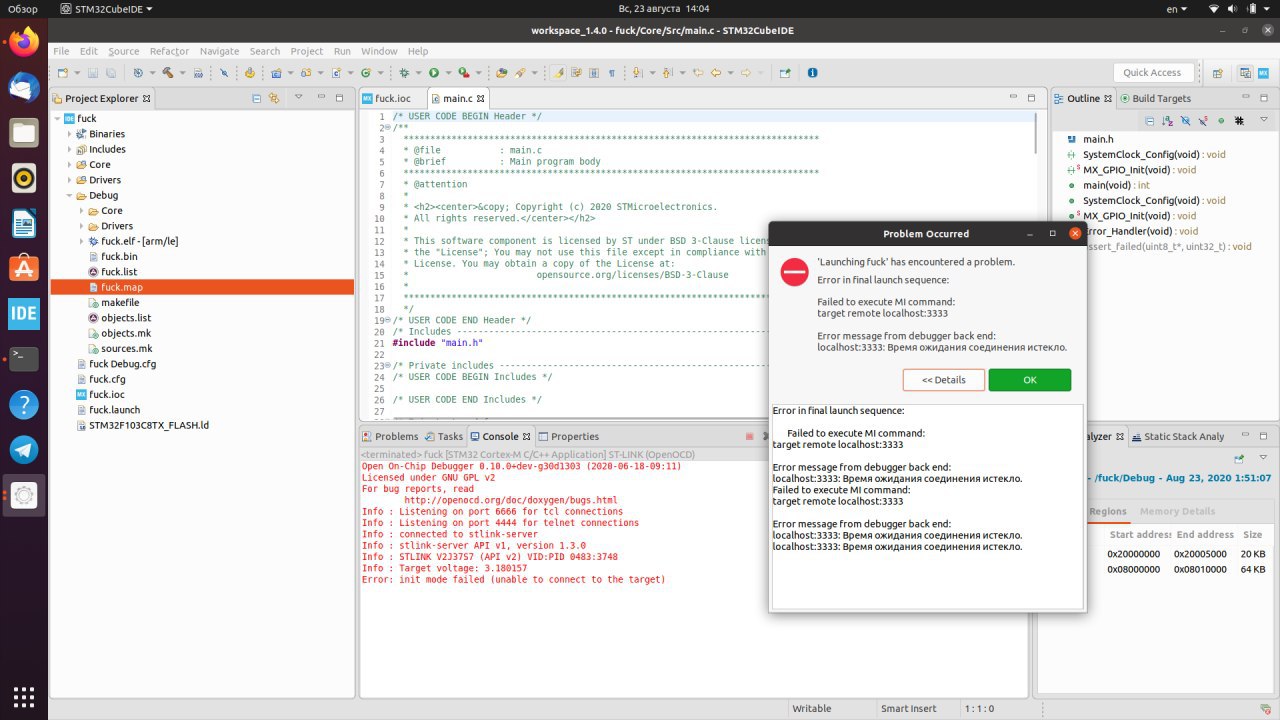

В случае использования плат (devboard) на клоне STM32 (CS32F103C8T6) (https://aliexpress.ru/item/32525208361.html?spm=a2g0s.9042311.0.0.264d33ed1AGJZ9) через OpenOCD (SWD) происходит следующая ошибка.

Warn : UNEXPECTED idcode: 0x2ba01477
Error: expected 1 of 1: 0x1ba01477
in procedure 'program'
** OpenOCD init failed **
shutdown command invoked

Лечится указанием правильного конфига OpenOCD для данной платы «cs32f103c8_blue_pill(stlink).cfg».
Конфиги из архива нужно скопировать в папку с вашим OpenOCD.

ну про бан - это сильно. в старых версия масово было (до 7-ки включительно) потом народ разобрался и уже даже 7-ку можно сделать что все тесты проходит. про JLink-ob у меня нормально пашут что на 103 что на 072 (кажись) серии. там нормально китайцы копию сделали.

Warn : UNEXPECTED idcode: 0x2ba01477
Error: expected 1 of 1: 0x1ba01477
in procedure 'program'
** OpenOCD init failed **
shutdown command invoked

Thx

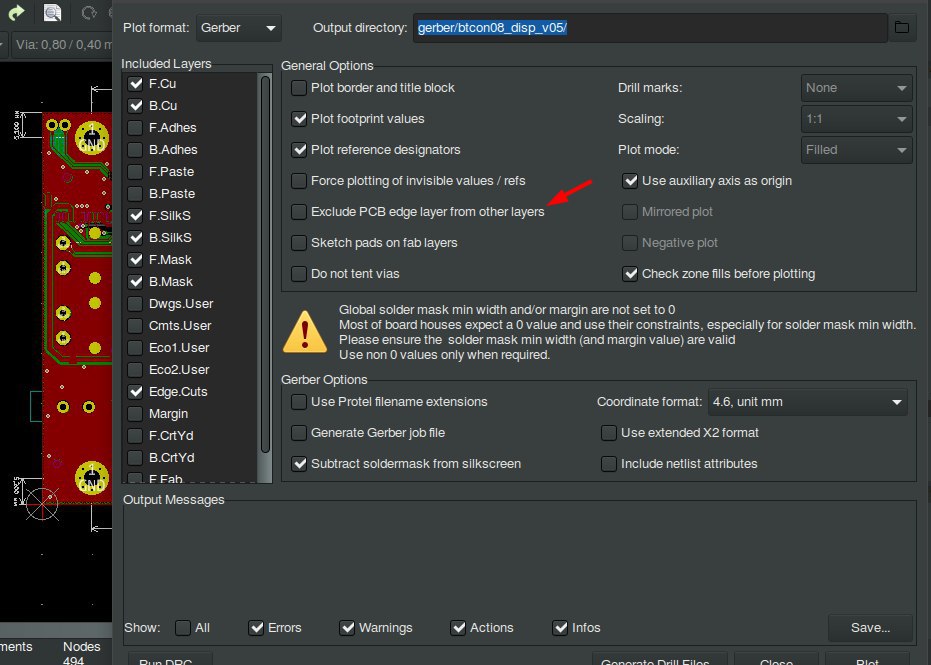

в герберах надо не один файл отправлять а несколько, в отдельном слое всегда контур платы и мех вырезы. но иногда контур еще добавляют на другие слоя.
для проверки можно в Gerber View загрузить сразу архив со слоями и посмотреть смещение слоев  и сверловки.
у меня китайцы jlpcb раз прислали что в архиве не видят контура, но после того как указал в чате скриншот их сайта, извинились и сказали что их инженер ошибся 😊
А так, кстати, можете как проверку использовать и jlpcb https://cart.jlcpcb.com/quote?orderType=1
Но у них надо соблюдать наименования слоев, впрочем почти как у всех производителей

Доброго времени суток! Продолжая тему про описание типов @dmxvlx @KoynovStas
Я набросал кусок кода
https://pastebin.com/a0LJuF10

Собственно, при компиляции получаю ошибку

error C2664: 'int (SetGUIHandlesHandlerFn,int)': cannot convert argument 1 from 'overloaded-function' to 'S etGUIHandlesHandlerFn'

спасибо

если сможешь на вандбоксе повторить, можно покурить, а так годание на кофейной гуще. судя по ошибке, он просто не знает какую функцию выбрать, ибо они перегружены, ибо стыковка С и С++ кода...

Я кажется победил. Тупо убрал __stdcall пере названием функции
