2020 December 05
s
у нас 2 несущих
s
ну точнее одна
но от нее делается сдвинутая еще на 90 градусов
ФАПЧ тот же
это тоже несложно сделать
вот у тебя 2 синусоиды
ты их подаешь на смеситель
они там суммируются
но от нее делается сдвинутая еще на 90 градусов
ФАПЧ тот же
это тоже несложно сделать
вот у тебя 2 синусоиды
ты их подаешь на смеситель
они там суммируются
s
sina это несущая
s
cosa - она же сдвинутая на 90 градусов по фазе
если ты соответственно умножаешь на управляющий сигнал
cosB sinB
который или 1 или -1
то есть или суммируешь просто
или суммируешь инвертированные
ну и получается 4 комбинации возможных
если ты соответственно умножаешь на управляющий сигнал
cosB sinB
который или 1 или -1
то есть или суммируешь просто
или суммируешь инвертированные
ну и получается 4 комбинации возможных
s
и согласно этой формуле суммарный сигнал будет синус + фазовый сдвиг
s
чтобы cosB был равен 1 - B= 2pi должно быть
Р
Так, а если нужно передать больше бит на символ просто добавляем больше разных смещений фазы?
s
ну типа вот
s

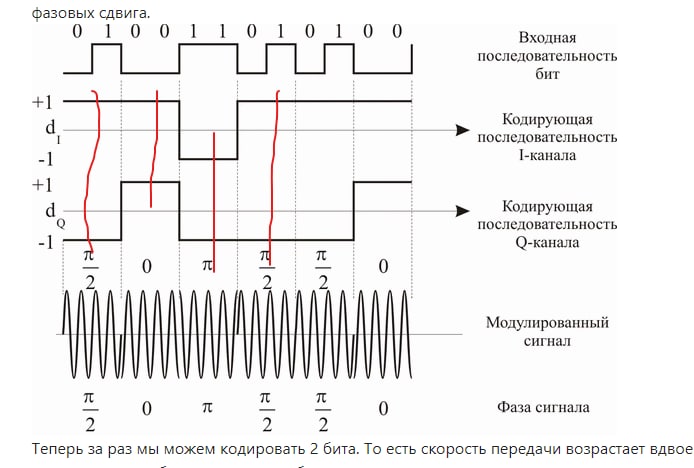

у тебя комбинации (+1 -1) (+1 +1) (-1 -1) (-1 +1)
s
каждая из них дает соответственно в суммарном сигнале фазовый сдвиг на -pi/2 0 pi и pi/2 соответственно
4 состояния
ты можешь ими закодировать 2 бита
4 состояния
ты можешь ими закодировать 2 бита
s
00 01 10 11
s
то есть ты берешь изначальный фазовый сдвиг в pi/2 и его по окружности распределяешь
с интервалами pi/2
с интервалами pi/2
s
соответственно если ты хочешь еще между ними добавить сдвигов - тебе нужно еще два сигнала
то есть 4 сигнала со сдвигом pi/4 уже
и так же если ты каждым будешь управлять - получишь уже 8 фазовых сдвигов
то есть 4 сигнала со сдвигом pi/4 уже
и так же если ты каждым будешь управлять - получишь уже 8 фазовых сдвигов
s
напиздел
s
не 4 надо сигнала
а 3
3бита
8 сдвигов
pi/4 сдвиг фазы между несущими
получается мы сдвиг pi/2 делим еще пополам
а 3
3бита
8 сдвигов
pi/4 сдвиг фазы между несущими
получается мы сдвиг pi/2 делим еще пополам
Р
Ы, да, я на этом тормознулся и пытался дня qam 256 посчитать
Р
Получается берем несущую и 7 дополнительных со сдвигом фазы, суммируем их и передаём?
