Случай из фейсбука: пример физиологической стимуляции из области пучка Гиса. (Текст автора поста Сергея Пророка, немного мною отредактированный).

В здоровом сердце возбуждение распространяется по миокарду по нормальной проводящей системе. Скорость проведения импульса по ней намного выше, чем по мышечной ткани, что обеспечивает быстрое синхронное возбуждение миокарда правого и левого желудочков. На ЭКГ это отображается узким комплексом QRS.

При правожелудочковой стимуляци электрод крепится обычно в верхушке правого желудочка, и импульс первым делом возбуждает окружающую мышцу. Волна возбуждения относительно медленно распространяется по миокарду ПЖ, постепенно добираясь до проводящей системы, а уж затем к левому желудочку. Результат - несинхронное сокращение желудочков, так называемая диссинхрония, отображающаяся на ЭКГ широким комплексом QRS. Эффективность выброса крови при таком сокращении ниже. Иногда диссинхрония никак не проявляется у пациентов с ЭКС, но есть особая группа – больные с уже сниженной исходно функцией сердца. Именно у этой когорты частая правожелудочковая стимуляция может существенно ухудшить прогноз.

К счастью, существует две методики, позволяющие нивелировать отрицательные эффекты стимуляции: трёхкамерная кардиостимуляция (сердечная ресинхронизирующая терапия) и физиологическая стимуляция из области пучка Гиса.

Пример:

Пациент - М. 40 лет.
В анамнезе миокардит с умеренным снижением ФВ ЛЖ (48-51%).Синдром слабости синусового узла (своя ЧСС 30-45 уд. в мин., с пресинкопами).
Исходно имплантирован однокамерный ЭКС с желудочковой стимуляцией (электрод в верхушке ПЖ). Поставить предсердный электрод на тот момент не удалось

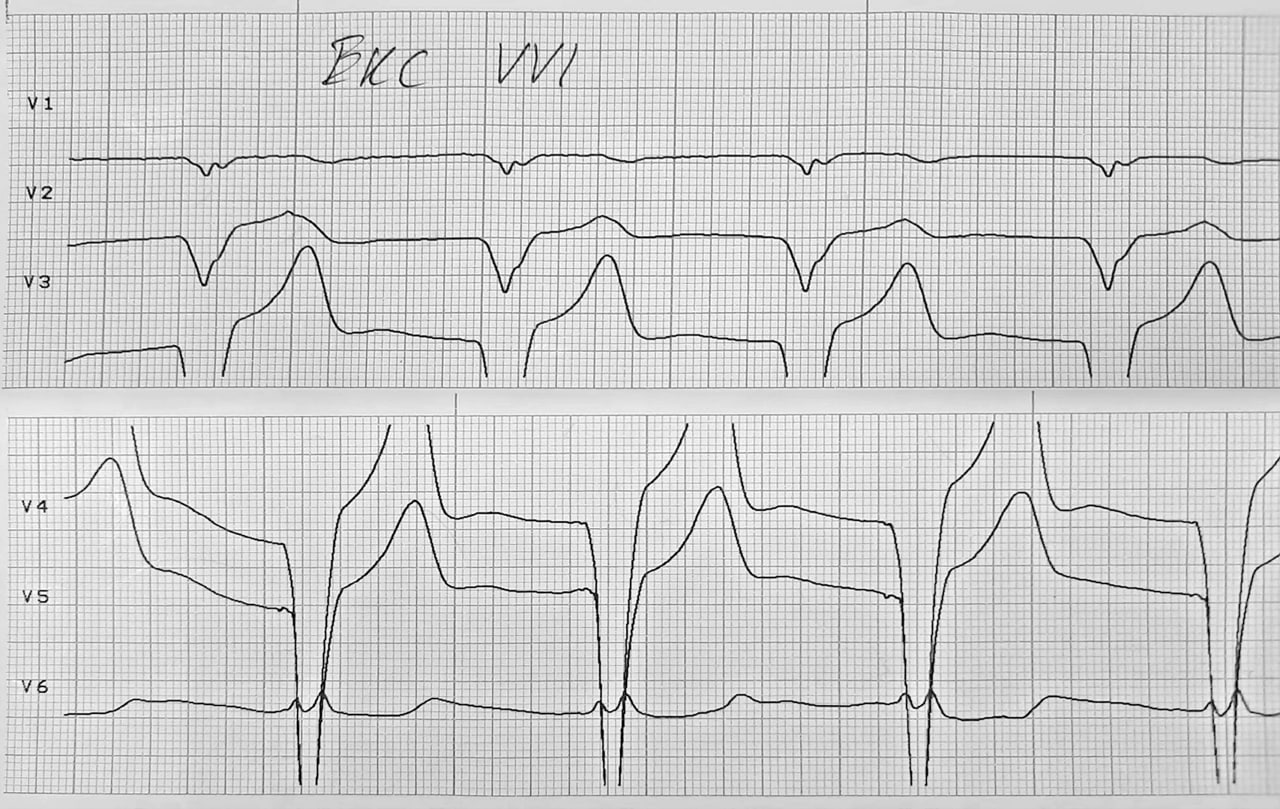

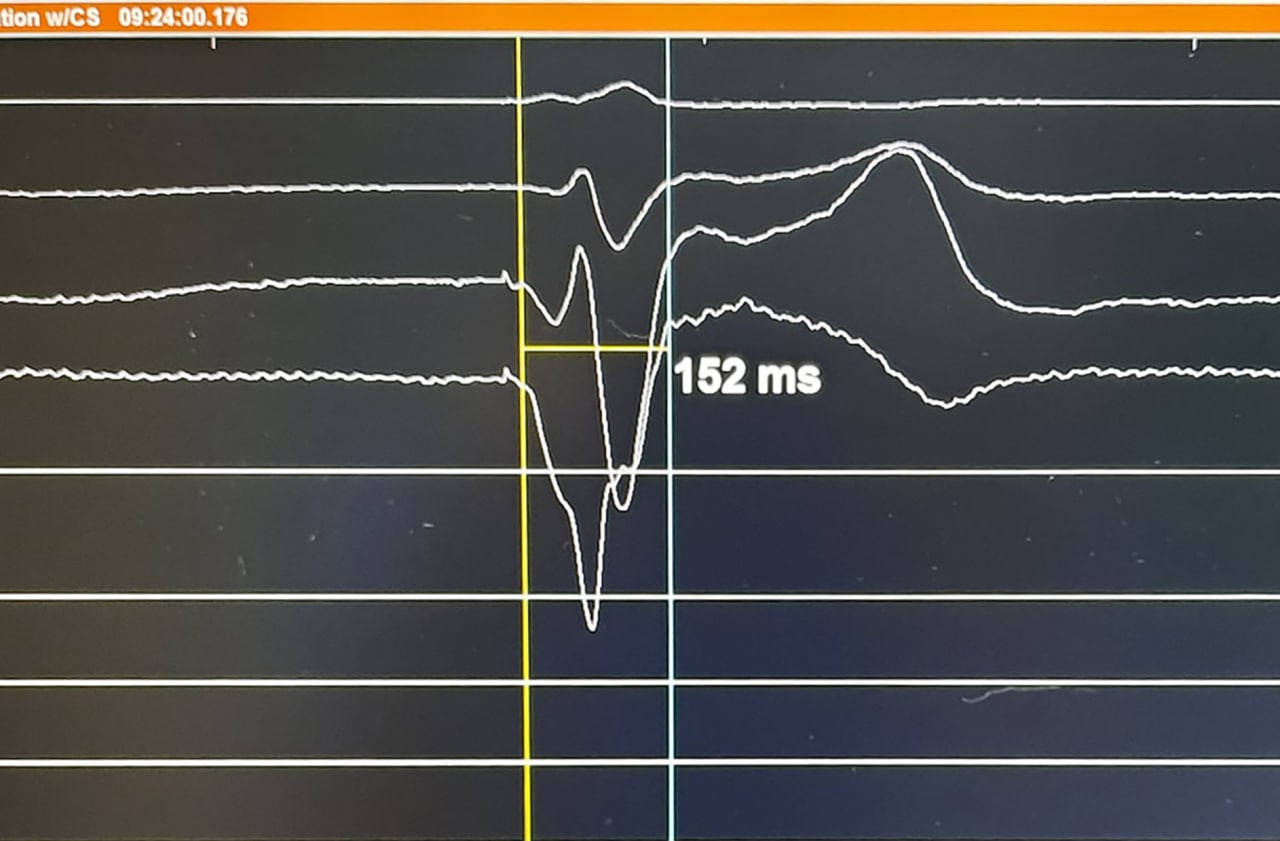

ЭКГ пациента при правожелудочковой стимуляции

ширина QRS 150 мс

Учитывая довольно большую ожидаемую продолжительность жизни пациента и жалобы на одышку, через некоторое время приняли решение провести апгрейд системы до двухкамерного ЭКС. Однако путём интраоперационного ЭФИ было обнаружено, что живого эндокарда в области правого предсердия почти нет - тотальный фиброз с небольшими «муфтами» живой ткани вокруг верхней полой вены и устья коронарного синуса. Пара часов попыток установить предсердный электрод не увенчались успехом.

Перешли к плану «Б» - попытке установки электрода в область пучка Гиса, и всё получилось :)

На ЭКГ ниже:

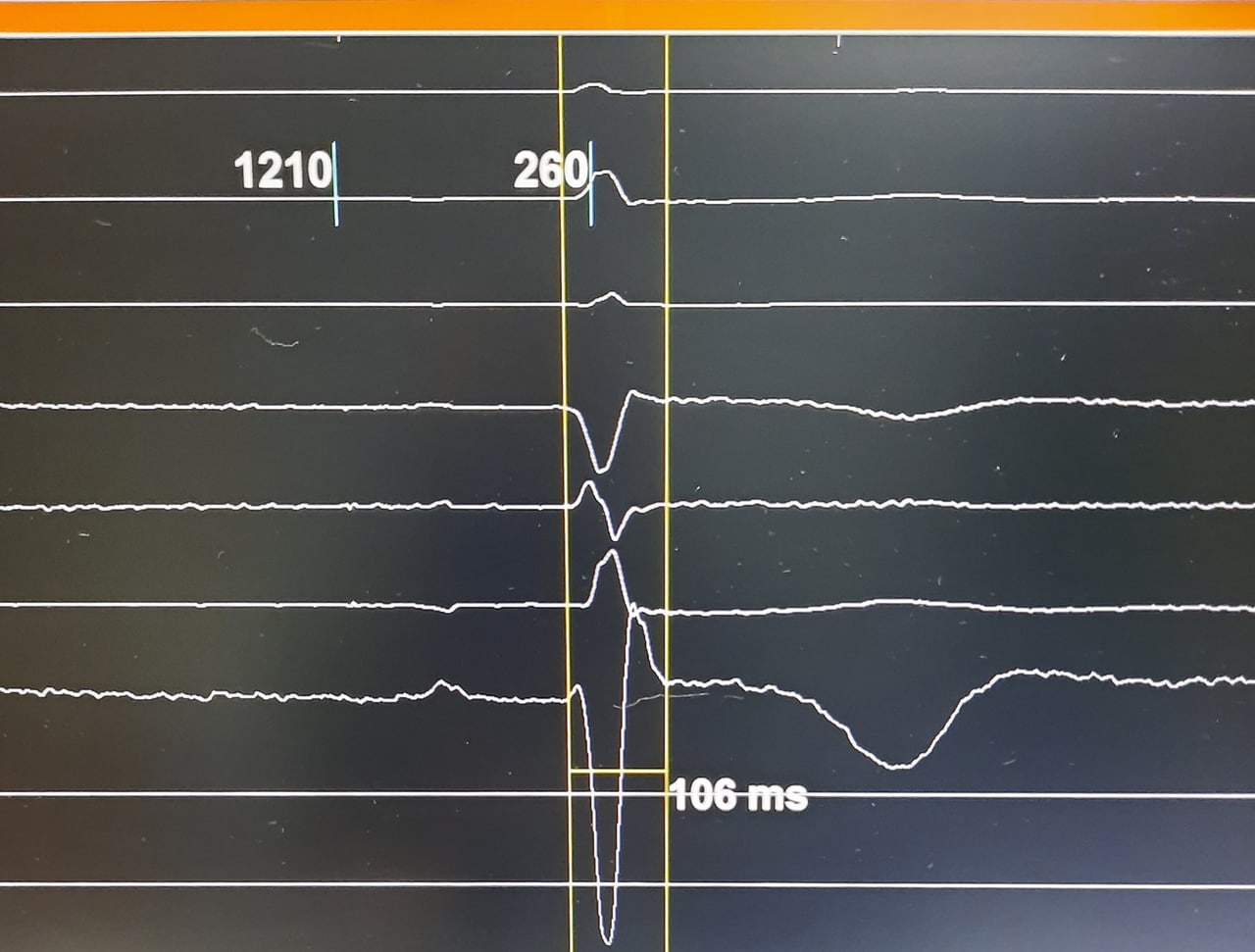

- пример собственного одиночного спонтанного QRS (ширина 106мс)
- пример стимуляции из области пучка Гиса - ширина QRS также около 100 мс (2 фото).

собственные QRS

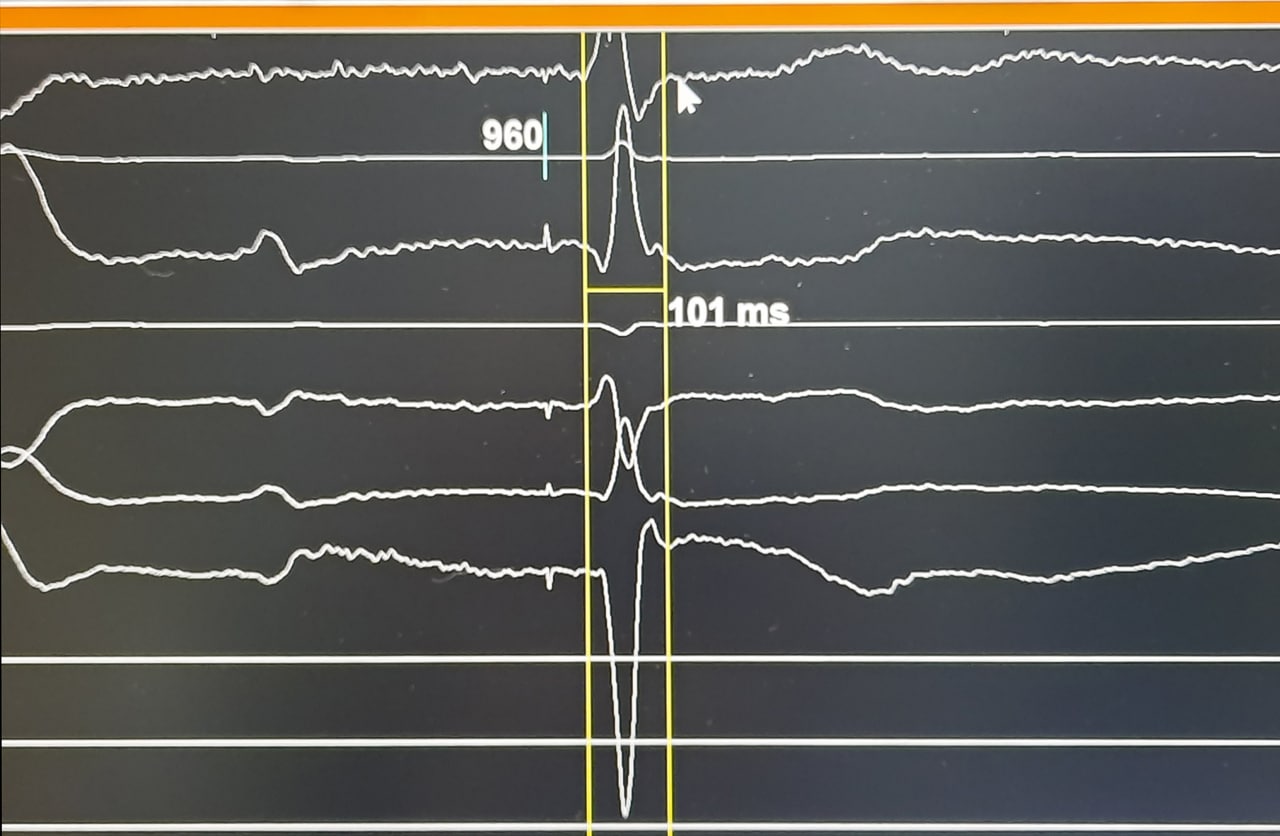

стимуляция пучка Гиса

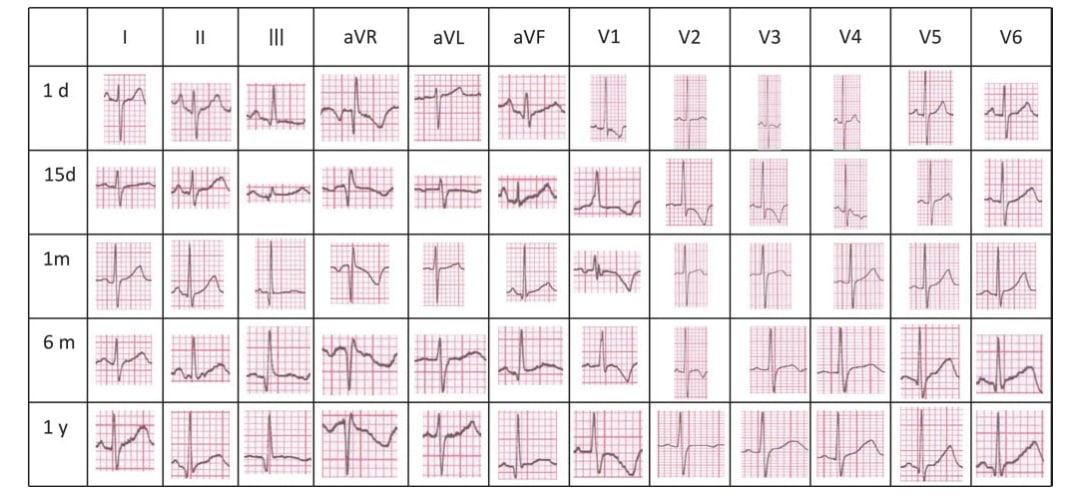

Нормальная ЭКГ в течение первого года жизни (d-день, m-месяц, y-год)

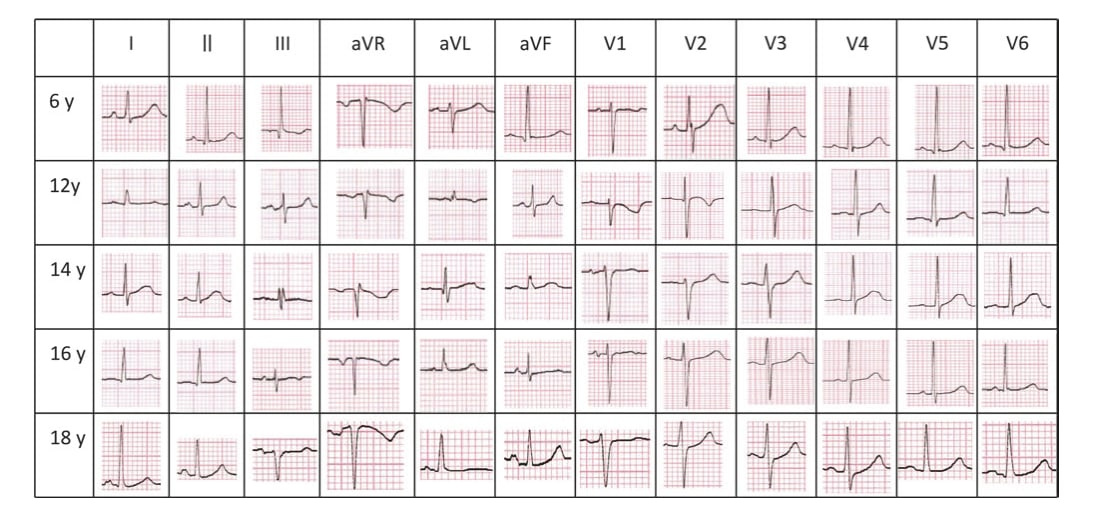

Нормальная ЭКГ после 6 лет жизни ребёнка (y-год)

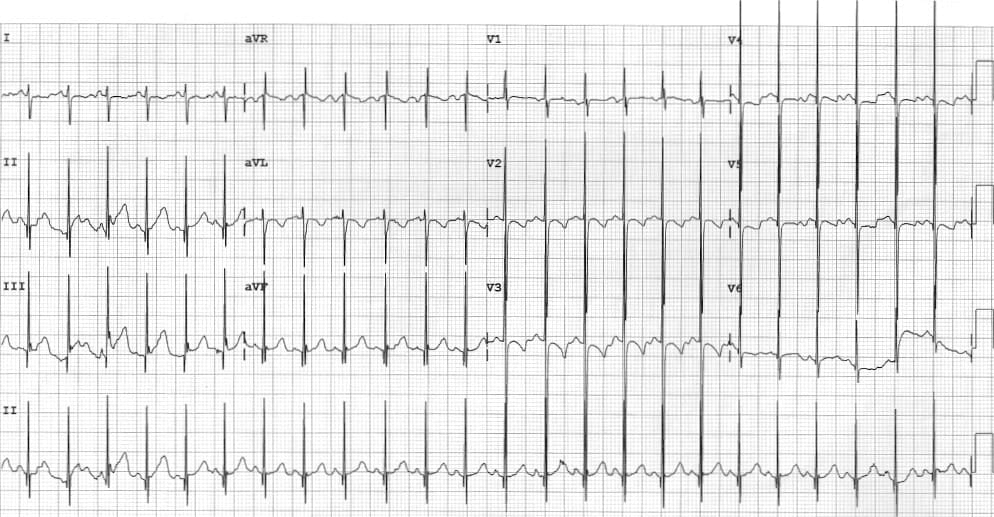

Недоношенный ребенок. Можно отметить преобладание левого желудочка. Ось QRS вертикальна в отведении I и изоэлектрическая, а затем около 90 °. Отсутствие ожидаемого преобладания правого желудочка типично для недоношенных детей (чем тяжелее недоношенность, тем более выражено преобладание левого желудочка)

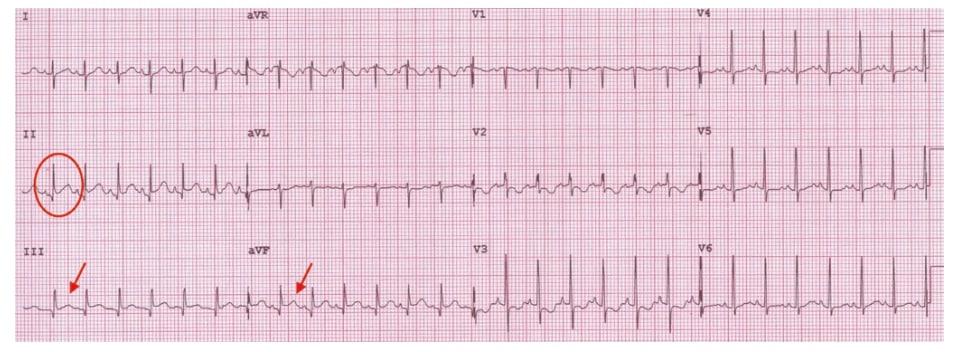

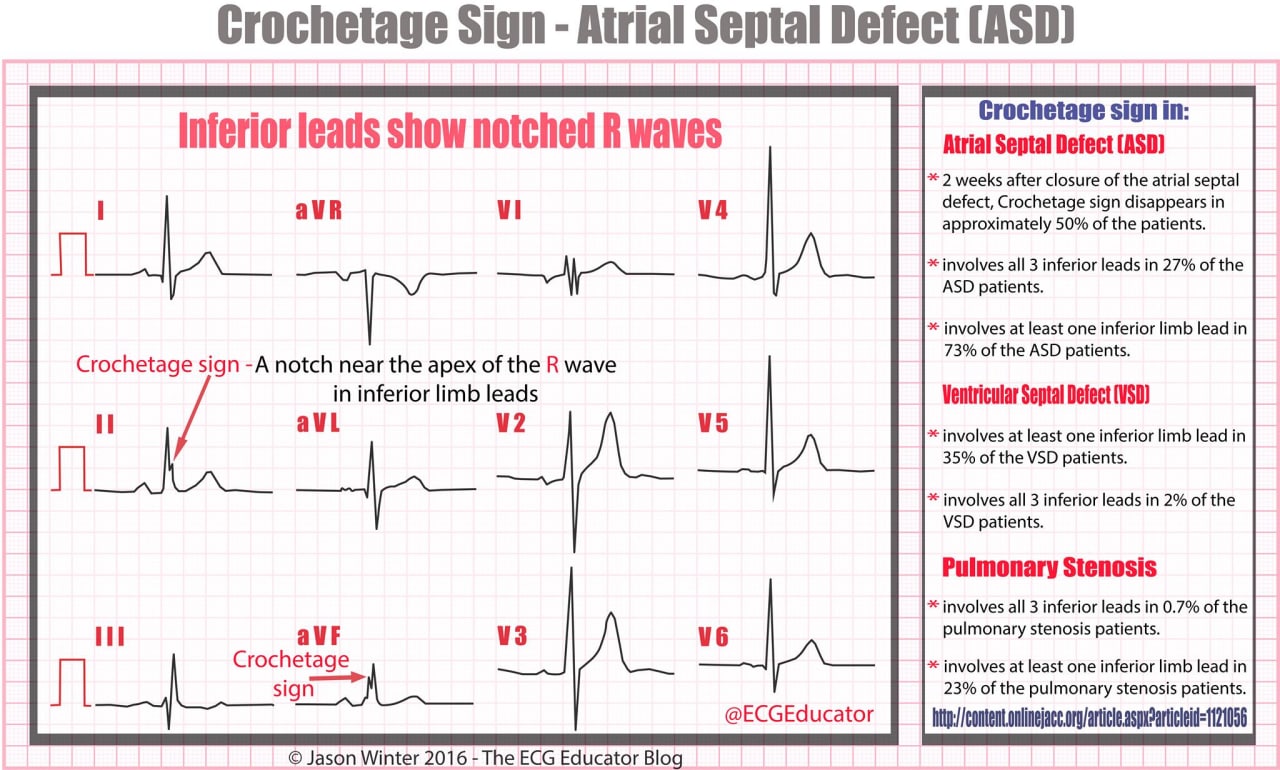

​​Признак Crochetage (фр "захват, вязание крючком") на ЭКГ - выемка около вершины зубца R) в отведениях от нижних конечностей
1) Дефект межпредсердной перегородки (ДМПП): через 2 недели после закрытия признак Crochetage исчезает примерно у 50% пациентов, в 27% встречается во всех 3 нижних отведения, в 73% встречается как минимум в 1 нижнем отведении
2) Дефект межжелудочковой перегородки (ДМЖП): у 35% пациентов встречается как минимум в 1 нижнем отведении, в 2% встречается во всех 3 нижних отведениях
3) Пульмональный стеноз: в 0,7% встречается во всех 3 нижних отведениях, в 23% встречается как минимум в 1 нижнем отведении

​​Феномен (симптом) Катца-Вахтеля (Katz-Wachtel phenomenon): высокие двухфазные комплексы QRS (> 50 мм в высоту) в средних прекардиальных отведениях (отведения V2, V3 или V4, может быть, до V5), как правило, связаны с бивентрикулярной гипертрофией. Наиболее часто наблюдается у детей с дефектом межжелудочковой перегородки (ДМЖП).

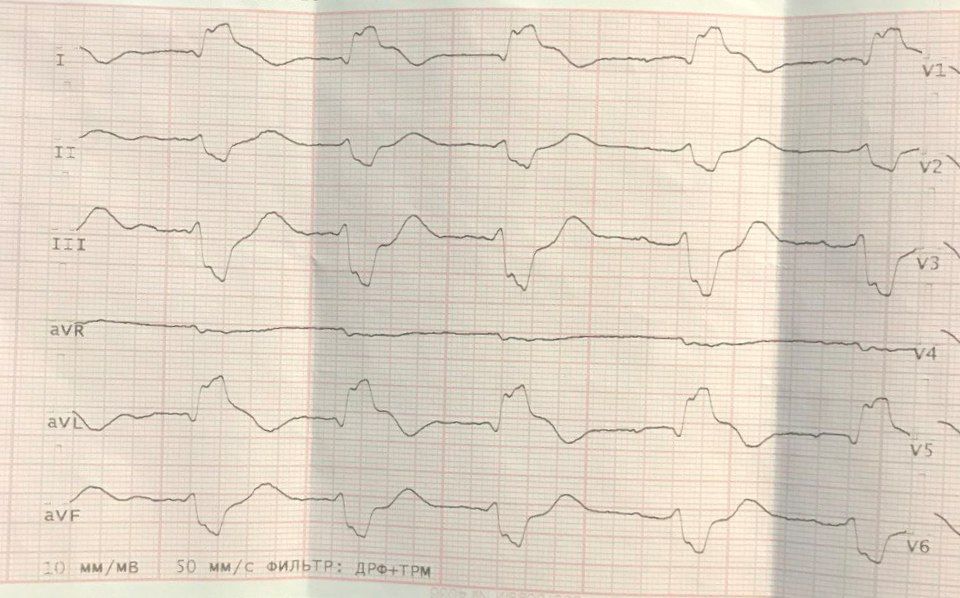

Женщина 79 лет, 3 часа ангинозный приступ, шок, отёк легких..... но стабилизировали отвезли в оит кариологии

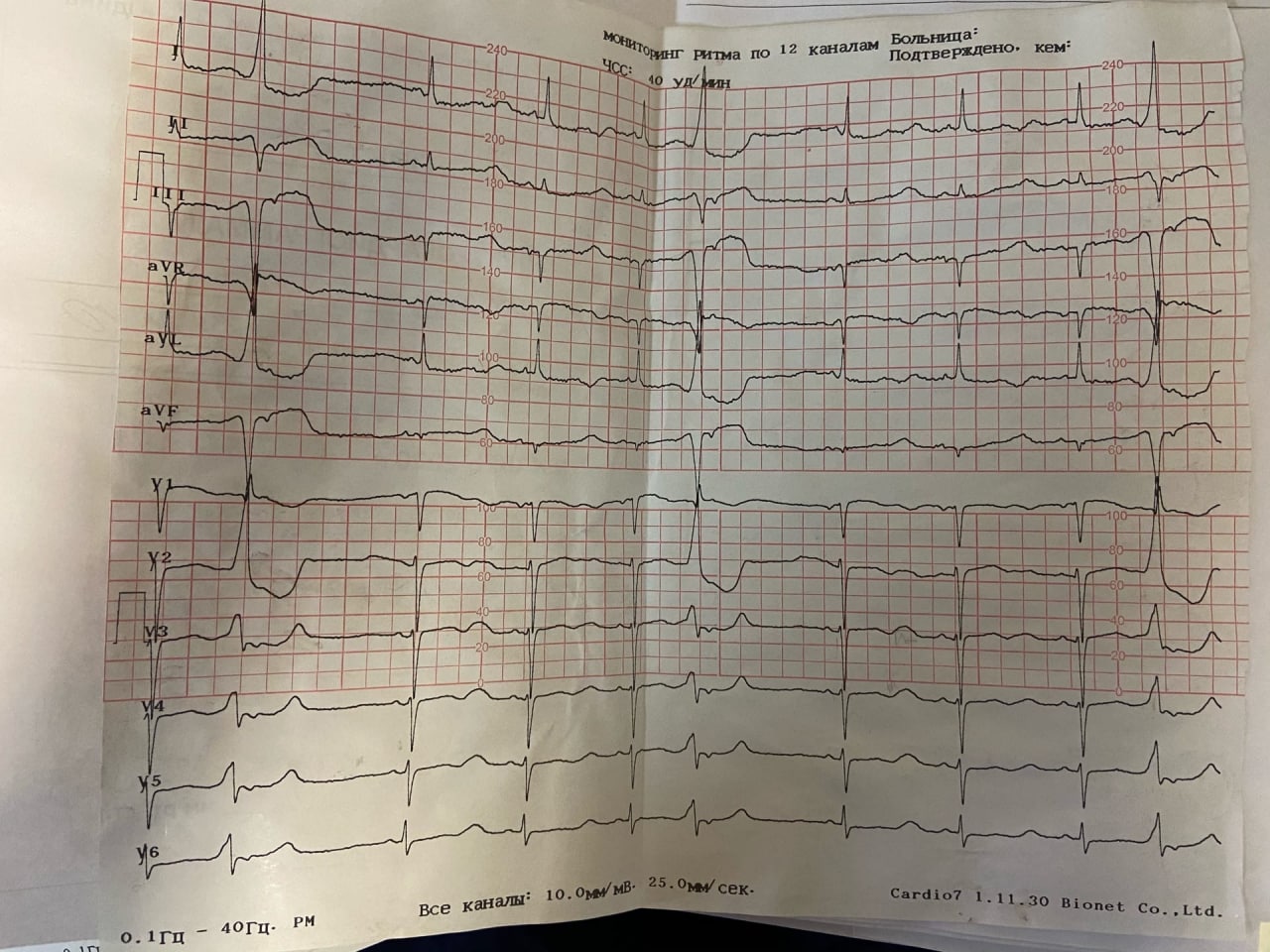

На экг ритм фибрилляция предсердий, отклонение Эос влево, бпнпг и подъем ST I, avl, V2(1?)-V6 с реципрокной депрессией ST II, III, avf - картина ОКС с подъемом ST в передне-боковой и перегородочной области

​​До Нового года осталось совсем немного. Елка украшена, оливье приготовлено, и уже третий раз подряд просмотрена «Ирония судьбы». Кажется, все идет по классическому плану.

Но мы понимаем, что такая чудесная (и скучная) идиллия может быть разбавлена не только хлопушками и фейерверками. Травмы, ранения, ушибы и прочие неприятности в «абсолютно невероятных» ситуациях — традиционные новогодние атрибуты медика. Порой смешно, но чаще — не до смеха.

Потому мы подготовили для вас руководство по выживанию в новогодние праздники. С его помощью вы сможете справиться с любой напастью, которая поджидает вас в эти праздничные дни.

Читать далее → https://medach.pro/post/2509

С Новым Годом!

​​С чатика. Ж, 70-80 лет. В анамнезе рак щитовидной железы. Удаление щитовидной и паращитовидных желёз. На момент приезда пациентка около 2х недель получала ПХТ, название препарата не помнила. Жалобы на слабость и «сводит руки». Калий в динамике 2,2; 2; 2,5. Кальций 0,5. Расценили как синдром электролитных нарушений на фоне онкологии и ПХТ. Скорая везла как ОКС.
На ЭКГ ритм синусовый, брадикардия ЧСС 40/мин. Единичные желудочковые экстрасистолы. QTc (Framingham formula): 603 (мсек)
