Третья нога аудиочипа
Size: a a a
2021 January 14
ni
ni

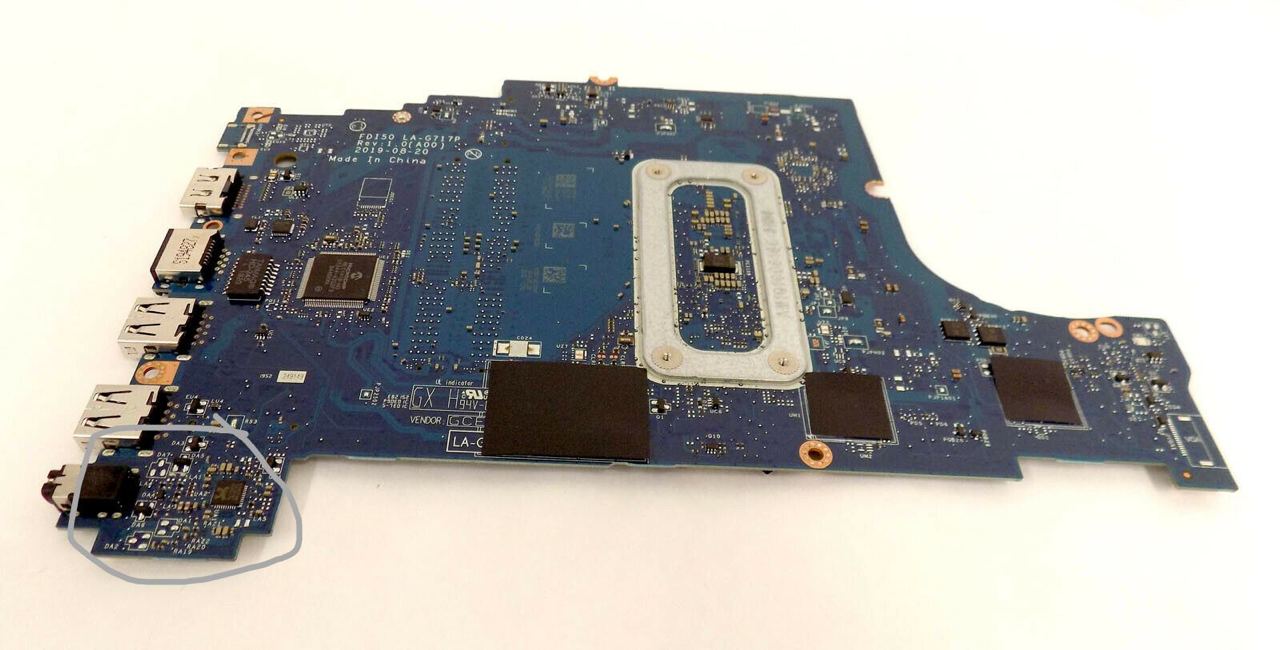

Вот сам аудиочип. Но я только не пойму. там надо перепаивать для сигнала получается?
ДС
Третья нога будет звонится на резистор который ты ищешь
ni
Если к примеру это брать
ДС

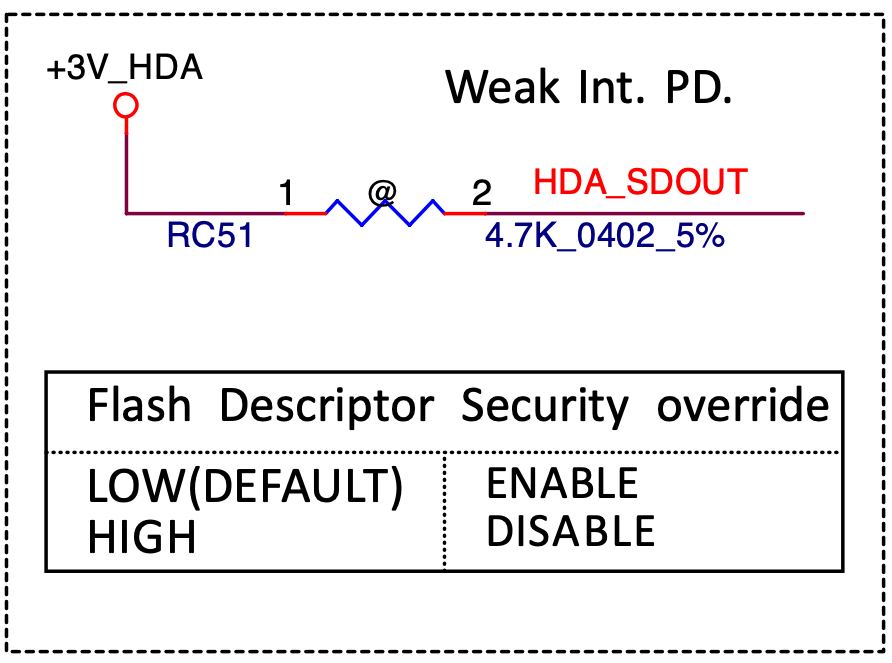

Hda sdout нога, hda sdio
ДС
Бо датшиту смотри где нога hda sdio
ДС
От неё звони все резисторы
ДС
Который будет с одной стороны звонится с нулевым сопротивлением тот и надо
ДС
Либо с сопротивлением 4.7ком
ДС
С другой стороны
ni
Который будет с одной стороны звонится с нулевым сопротивлением тот и надо
Получается там нужно замкнуть или что, чтобы был HIGH?
ДС
О это хз что там надо замыкать, тоже датшит смотреть надо
ni
О это хз что там надо замыкать, тоже датшит смотреть надо
ni
Страница 9
ДС
Схема ноута ничего не говорит мне толком
ni
Схема ноута ничего не говорит мне толком
Есть boardview ее
ДС
Надо знать что на той ноге конкретно сам чип отдает или принимает, что он оттуда ожидает и какое её предназначение
ДС
А это есть только в датшите самого чипа, а не в бордвью платы
ДС
Если ты хочешь как-то изменить его работу
