мне не понятно цифра 595, напиши пожалуйста полную маркировку чипа
Ща... Забыл уже. Наша старая серия
Size: a a a
2020 April 22
С
Работают через i2c. И на Максовой прошивке прёт и на Esphome.
увидел 74HC595
AD
AD
с расширителя на мосфет, мосфет открывает оптопару ну а тот уже симистер
Я с расширителя сразу питаю оптопары.
С
ок, спасибо, почитаю про них, не хочу городить каскад
С
Я с расширителя сразу питаю оптопары.
а какие? мне не хватило для открытия
GS
с расширителя на мосфет, мосфет открывает оптопару ну а тот уже симистер
У мосфетов есть затворная ескость и в момент переключения если в разрыв затвора не ставить резистор токоограничивающий то могут быть всплески тока не очень полезные для контроллера
V
определяем последний датчик движения, где был движ. и время последнего движа из группы
А почему ты группы не используешь? Это же треш стрлько датчиков через запятую писать
AD
увидел 74HC595
У неё более сложное подключение
С
У неё более сложное подключение
разберемся))
С
У мосфетов есть затворная ескость и в момент переключения если в разрыв затвора не ставить резистор токоограничивающий то могут быть всплески тока не очень полезные для контроллера
ага знаю про это
GS

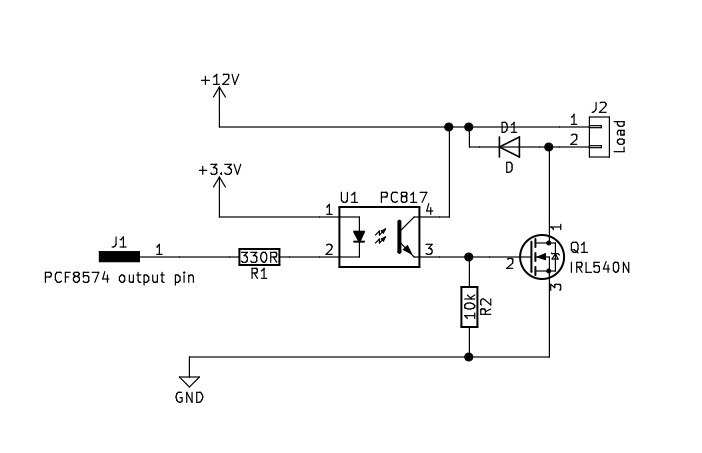

Вот такую схему не пробовали, 817 уж должен открыть
AD
У мосфетов есть затворная ескость и в момент переключения если в разрыв затвора не ставить резистор токоограничивающий то могут быть всплески тока не очень полезные для контроллера
Думаю ему эти мосфеты не впали если дальше оптопары. Ток только резюком подстроить и посчитать на всякий для расширителя
С
а вот это меняет дело, то бишь открывается оптопара если подать на контроллер пина логический 0
GS
Ну это прям классическая схема
GS
По датащиту можно 25ма на порт
С
@groundzerro блин получается я неправильно схему развел, я пытался пином 8574 открыть оптопару логической 1, а ему тока не хвотало на открытие.
GS
Оптопара гдето 5ма
AD
За глаза
